Mitsubishi Outlander XL. ЗАМЕНА КОЛОДОК СТОЯНОЧНОГО ТОРМОЗА
Детали тормозного механизма стояночного тормоза показаны на рис. 9.6.
|
Рис. 9.6. Детали тормозного механизма стояночного тормоза: 1 - передняя колодка стояночного тормоза; 2 - пружина разжимной планки; 3 - верхняя стяжная пружина передней колодки; 4 - фиксирующая пластина; 5 - верхняя стяжная пружина задней колодки; 6 - разжимная планка; 7 - разжимной рычаг; 8 - задняя колодка стояночного тормоза; 9 - прижимная пружина; 10 - чашка прижимной пружины; 11 - опорные стойки колодок; 12 - нижняя стяжная пружина; 13 - регулировочное устройство |
Вам потребуются: пассатижи, отвертка с плоским лезвием.
1. Снимите левое заднее колесо.
2. Снимите тормозной диск (см «Замена тормозного диска тормозного механизма заднего колеса», с. 235).
|
|

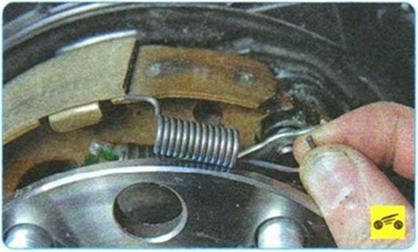

3. Выведите верхний конец стяжной пружины задней колодки из зацепления с опорным стержнем...
|
|
4. ...и снимите пружину (она окрашена в желтый цвет).
|
|
5. Аналогично снимите стяжную пружину передней тормозной колодки.
|

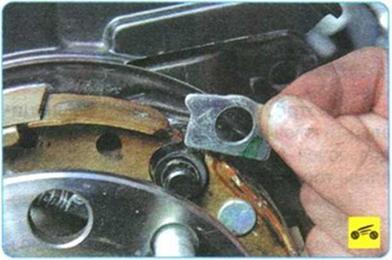

6. Снимите фиксирующую пластину.. |
|

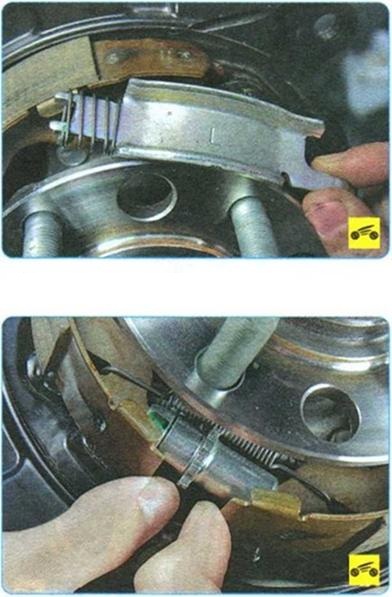

7. ...и разжимную планку 8. Разведите нижние концы колодок, преодолевая усилие нижней стяжной пружины... |
|
9...и снимите регулировочное устройство. 10. Снимите нижнюю стяжную пружину. |

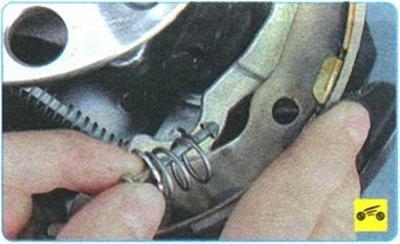

11. Нажмите на стержень прижимной пружины задней тормозной колодки, поверните стержень на 90'...
|
|
12. ...и снимите стержень вместе с прижимной пружиной и чашкой пружины.
|
|

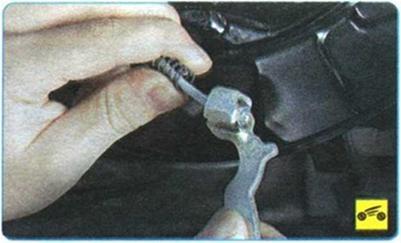

13. Выведите из зацепления с разжимным
рычагом трос и снимите заднюю колодку стояночного тормоза.
|
|

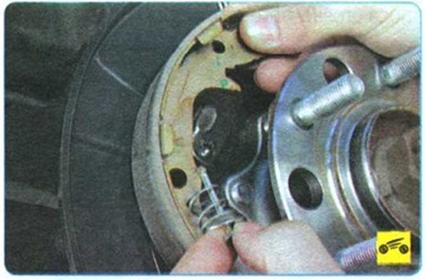

14. Нажмите на стержень прижимной пружины передней тормозной колодки, поверните стержень на 90е...
|
|
15. ...и снимите стержень вместе с прижимной пружиной и чашкой пружины.
|
|

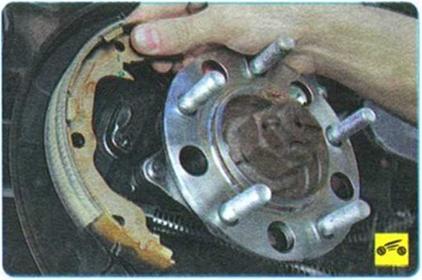

16. Снимите переднюю колодку стояночного тормоза.
|
|
17. Снимите с задней тормозной колодки разжимной рычаг, для чего разожмите отверткой стопорное кольцо.
|
|

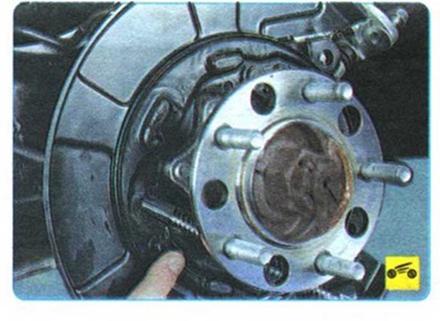

18. Нанесите тугоплавкую смазку на точки контакта колодок стояночного тормоза со щитом тормозного механизма.
19. Установите тормозные колодки в обратном порядке, обращая внимание на то, что верхняя стяжная пружина передней тормозной колодки окрашена в синий цвет, а пружина задней колодки - в желтый.
20. Отрегулируйте привод стояночного тормоза (см. «Регулировка привода стояночного тормоза», с. 235).
