Хендай Солярис. Снятие панели приборов

Работу проводим для замены пане­ли приборов, жгута проводов панели и элементов системы отопления, вен­тиляции и кондиционирования воздуха. Отсоединяем клемму провода от «ми­нусового» вывода аккумуляторной ба­тареи.

Снимаем рулевую колонку (см. «Снятие рулевой колонки и замена элементов промежуточного вала», с. 158). Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкос­ти», с. 31).

Разряжаем систему кондициониро­вания. Разряжать систему кондицио­нирования лучше на СТО, имеющей специальное оборудование.

В салоне автомобиля снимаем крышку монтажного блока реле и предохрани­телей.





Поддев отверткой, снимаем с двух сто­рон панели приборов боковые обли­цовки. Для снятия нижней декоративной на­кладки панели приборов...





...крестообразной отверткой отвора­чиваем с левой стороны два самореза.





Снимаем блок регуляторов (см. «Снятие выключателей и регуляторов», с. 223).





Головкой «на 10» отворачиваем два болта крепления нижней декоратив­ной накладки панели приборов.









Крестообразной отверткой с двух сто­рон накладки отворачиваем по само­резу.

Опускаем декоративную накладку на пол.

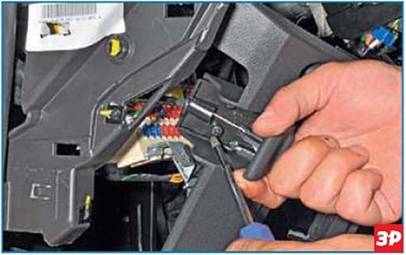

Крестообразной отверткой отворачи­ваем основание ручки открывания ка­пота и снимаем нижнюю декоративную накладку панели приборов.

В моторном отсеке снимаем мотор-ре- дуктор очистителя ветрового стекла (см. «Снятие мотор-редуктора очисти­теля ветрового стекла», с. 225).

Головкой «на 12» отворачиваем два болта крепления панели приборов к щитку передка.

На щитке передка головкой «на 10» от­ворачиваем два болта крепления

фланца трубок системы кондициони­рования к фланцу трубок испарителя...

...и отводим его от щитка передка.

Сжав концы хомутов крепления под­водящего и отводящего шлангов ото­пителя, сдвигаем их по шлангам и снимаем шланги с патрубков отопи­теля.

В салоне автомобиля...

...снимаем головное устройство систе­мы звуковоспроизведения (см. «Снятие головного устройства системы звуковос­произведения», с. 230).

Снимаем блок управления отоплением, вентиляцией и кондиционированием воздуха (см. «Снятие блока управления отоплением, вентиляцией и кондицио­нированием воздуха», с. 259).

Снимаем панель дополнительного оборудования... ...и снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола», с. 251).

Снимаем воздуховод...

...и отогнув ковровое покрытие с левой стороны туннеля, головкой «на 10» от­ворачиваем болт крепления кронштей­на панели приборов к туннелю пола.

Отсоединяем все колодки жгутов про­водов панели приборов.

Открыв водительскую дверь, вынима­ем две заглушки.

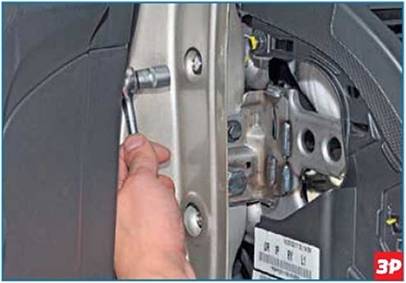

Головкой «на 12» отворачиваем два болта крепления панели приборов к кузову.

Под вещевым ящиком головкой «на 10» отворачиваем два болта креп­ления кронштейнов панели приборов к щитку передка.

С правой стороны головкой «на 10» от­ворачиваем три болта крепления пане­ли приборов к кузову.

С левой стороны головкой «на 10» от­ворачиваем два болта крепления пане­ли приборов к кузову.

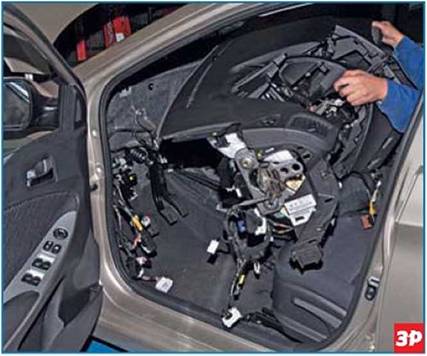

Отводим панель приборов от щитка передка и вынимаем ее из салона ав­томобиля через проем водительской двери.

Панель приборов в сборе (вид с обрат­ной стороны).

Устанавливаем панель приборов в об­ратной последовательности.

Заливаем охлаждающую жидкость. Заправляем систему хладагентом на СТО и проверяем работу кондицио­нера при максимальной скорости вра­щения вентилятора отопителя.

Хендай Солярис. Снятие вещевого ящика

Работу выполняем при снятии фильтра системы отопления, вентиляции и кон­диционирования воздуха.

Открываем вещевой ящик.





Поворачиваем левый ограничитель открывания вещевого ящика против часовой стрелки и вынимаем его из отверстия.





Аналогично вынимаем правый ограни­читель.





Выводим петли вещевого ящика из че­тырех отверстий в панели приборов и снимаем его.





Устанавливаем вещевой ящик в обрат­ной последовательности.
