Хендай Солярис. Снятие замка капота и его привода
Замок капота снимаем при его замене.

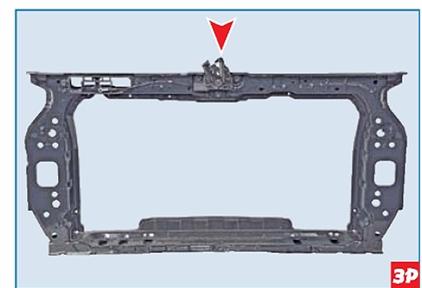

Замок капота крепится тремя болтами к задней стороне верхней поперечины рамки радиатора.
В моторном отсеке...
 |
...острым инструментом или тонкой отверткой проталкиваем внутрь фиксаторы двух пистонов крепления воздухозаборника воздушного фильтра к накладке облицовки радиатора...
 ..вынимаем оба пистона.. |

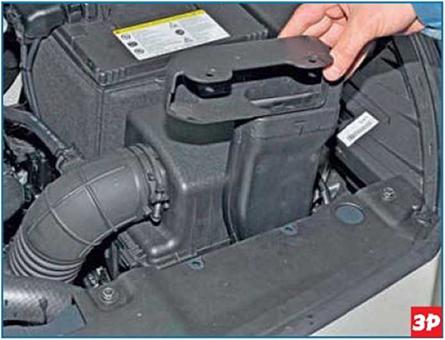

 ...и снимаем воздухозаборник. |
Поворачиваем наконечник троса рукоятки во втулке троса замка до совмещения троса с пазом во втулке...
|
|
...и разъединяем тросы.
Дальнейшие операции по снятию замка показаны на демонтированной рамке радиатора.

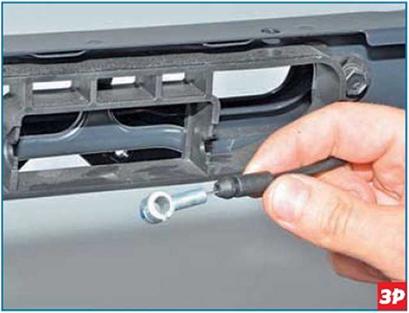

 Вынимаем держатель оболочки троса... |
 ...и наконечник оболочки троса из верхней поперечины рамки радиатора. |

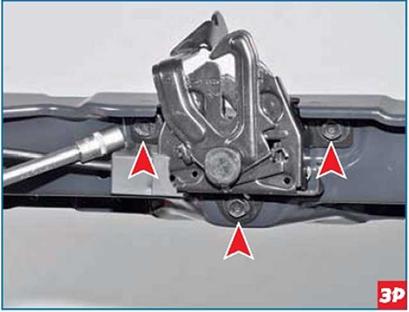

 Головкой «на 10» отворачиваем три болта крепления замка капота к верхней поперечине рамки радиатора... |
 ...и снимаем замок с тросом. |
 Вынимаем наконечник троса через паз в рычаге замка капота. |
 |
Крестообразной отверткой отворачиваем два винта крепления ручки открывания капота к нижней декоративной накладке панели приборов (для наглядности показано при снятой накладке панели приборов).
 Вынимаем трос из паза в основании ручки... |
 |
...и отсоединяем наконечник троса от ручки.
Вытягиваем оболочку троса через резиновый уплотнитель в щитке передка и вынимаем трос в салон. Устанавливаем замок капота и его привод в обратной последовательности.
