Хендай Солярис. Кузов

Описание конструкции

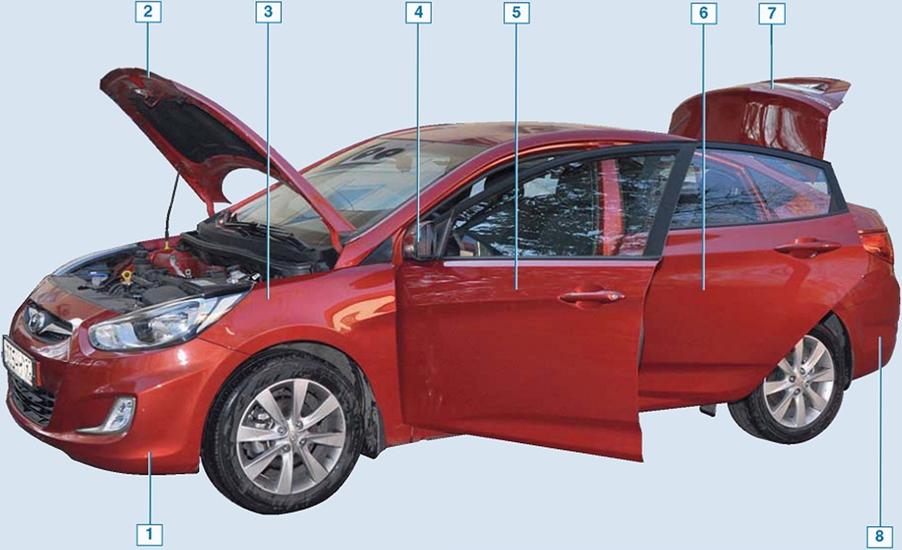

Съемные элементы автомобиля с кузовов седан: 1 - передний бампер; 2 - капот; 3 - переднее крыло; 4 - наружное зеркало заднего вида; 5 - передняя дверь; 6 - задняя дверь; 7 - крышка багажника; 8 - задний бампер

Кузов несущий, цельнометалличес­кий, сварной. Элементы кузова со­единены между собой контактной сваркой, а в труднодоступных мес­тах — электродуговой сваркой. Стыки панелей и сварные швы герметизи­рованы мастикой. Скрытые полости кузова на заводе обрабатывают кон­сервантом. Снизу кузов подвергается антикоррозионной обработке.

В конструкции кузова элемен­ты пассивной безопасности спро­ектированы с учетом действующих и перспективных требований по пас­сивной безопасности.

Все стекла - гнутые, полированные, безопасного типа. Ветровое стекло — трехслойное, остальные - закален­ные. Заднее стекло - с элементом

обогрева. В вариантном исполнении ветровое стекло также может быть с элементом подогрева в зоне оста­новки щеток очистителей стекла. Ветровое, заднее, стекло двери ба­гажного отделения (кузов хэтчбек) вклеены в проемы кузова и являют­ся частью его силовой схемы. Стекла дверей - опускные. Все автомобили оборудуются электростеклоподъем­никами передних дверей. В зависи­мости от комплектации задние двери также могут быть оборудованы электростеклоподъемпиками. Спереди и сзади автомобиля установлены бамперы.

К съемным элементам кузова отно­сятся: двери, крышка багажника или дверь багажного отделения (кузов

хэтчбек), капот, передние крылья, бамперы. Передние крылья закреп­лены на кузове болтами. Все авто­мобили оборудованы центральным замком, который одновременно за­пирает или отпирает все двери.

В задних дверях предусмотрена бло­кировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной бло­кировкой нельзя обеспечить доста­точную защиту от нежелательного открывания дверей.

Салон оборудован двумя рядами си­дений. Передние сиденья - разде­льные, с регулировкой перемещения в продольном направлении и накло­на спинок. Водительское сиденье до­полнительно регулируется по высоте.

Подголовники передних и задних сидений - съемные, регулируемые по высоте. Подушка заднего сиденья - цельная. Спинка заднего сиденья со­стоит из двух частей, складывающихся вперед.

Бее места оборудованы ремнями бе­зопасности с инерционными катуш­ками.

В зависимости от комплектации ав­томобили оборудуются одной или двумя фронтальными подушками бе­зопасности, боковыми подушками безопасности и боковыми шторками безопасности.

Кузов оборудован панелью приборов, вещевым ящиком, прикуривателем, пепельницей, солнцезащитными ко­зырьками, внутренним и наружными зеркалами заднего вида, передней и за­дней буксировочными проушинами. Для установки передней буксировоч­ной проушины в переднем бампере предусмотрено отверстие, закрытое заглушкой. Задняя проушина прива­рена к днищу кузова.

На панели приборов расположены: комбинация приборов, блок управле­ния и дефлекторы системы отопления, Beiггиляции и koi щициотшрования воздуха, головное устройство звуко­воспроизведения, выключатели и пе­реключатели, вещевой ящик. Автомобиль оборудуется системой отопления, вентиляции и кондици­онирования воздуха, которая служит для создания наиболее комфортных условий для водителя и пассажиров, независимо от погодных условий.







Хендай Солярис. Снятие грязезащитных щитков моторного отсека

Снимаем грязезащитные щитки при обслуживании и ремонте двигателя и его систем.

Работу выполняем на смотровой кана­ве или эстакаде.









Головкой «на 10» отворачиваем два болта крепления левого щитка к лон­жерону.





Тем же инструментом отворачиваем два болта крепления левого щитка к рамке радиатора...
