Хендай Солярис. Снятие датчиков скорости вращения колес

Датчик скорости вращения колеса снимаем для его проверки или замены при обнаружении отказов в работе ABS. Также датчик скорости вращения переднего колеса снимается при демонтаже поворотного кулака и при снятии привода переднего колеса, чтобы не повредить датчик.

Хендай Солярис. Датчик скорости вращения переднего колеса

Показываем снятие датчика левого переднего колеса.

Снимаем брызговик...

...и подкрылок переднего колеса (см. «Снятие брызговиков и подкрылков передних колес», с. 234).

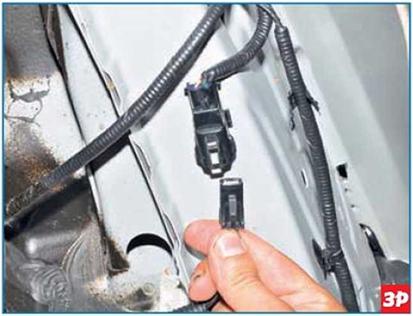

Нажимаем на фиксатор

...и отсоединяем колодку жгута проводов от разъема жгута проводов датчика.

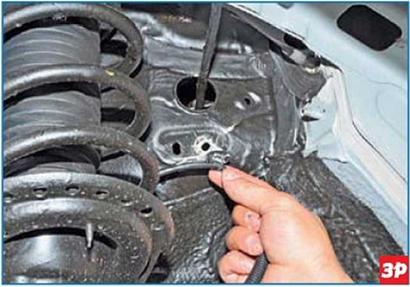

Вынимаем держатель жгута проводов датчика из отверстия кузова в арке колеса.

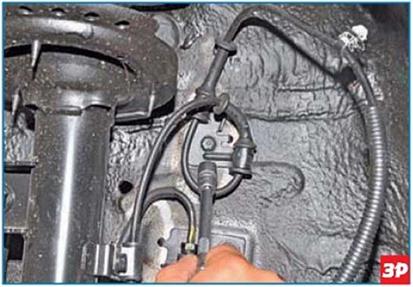

Головкой «на 10» отворачиваем болт крепления держателя жгута проводов к кузову и отводим его от кузова.

Головкой «на 10» отворачиваем болт крепления держателя жгута проводов к кронштейну амортизаторной стойки.

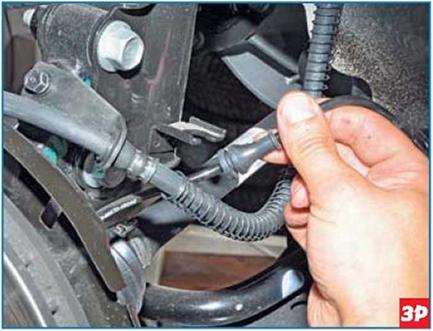

Выводим резиновую втулку жгута проводов из отверстия кронштейна амортизаторной стойки.

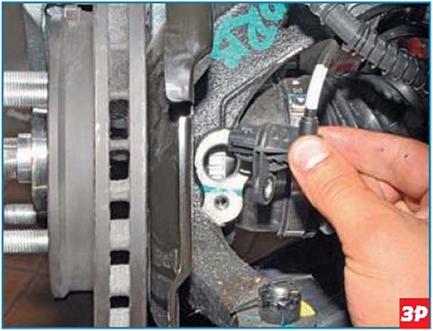

Головкой «на 10» отворачиваем болт крепления датчика к поворотному кулаку...

...и снимаем датчик.

Датчик скорости вращения левого переднего колеса со жгутом проводов и держателем.

Датчик правого переднего колеса снимаем аналогично.

Датчики левого и правого колес невзаимозаменяемые.

Перед монтажом очищаем место установки датчика на поворотном кулаке, а также сам датчик, если он не будет заменен.

Устанавливаем датчик скорости вращения колеса в обратной последовательности.
