Хендай Солярис. Замена подшипника ступицы колеса

Вывешиваем и снимаем колесо и на­дежно фиксируем автомобиль на под­ставке заводского изготовления.






Удерживая от проворачивания привод­ной вал отверткой, вставленной в от­верстие для вентиляции тормозного диска, головкой «на 32» отворачиваем гайку ступицы (отвертка упирается в тормозную скобу).

Снимаем датчик скорости вращения колеса (см. «Снятие датчиков скорости вращения колес» с. 184). Снимаем тор­мозной диск (см. «Снятие диска тор­мозного механизма переднего колеса» с. 182). Выпрессовываем из отверстия поворотного кулака палец наконечника рулевой тяги (см. «Замена наконечника рулевой тяги» с. 160), палец шаровой опоры (см. «Снятие рычага передней подвески» с. 146). Отворачиваем гай­ки двух болтов крепления стойки к по­воротному кулаку и вынимаем болты (см. «Снятие амортизаторной стойки и ее разборка» с. 144).

Снимаем поворотный кулак.

Зажимаем его в тисках.



Двумя монтажными лопатками...





...выпрессовываем ступицу из пово­ротного кулака.

Из-за плотной посадки подшипника на ступице он, как правило разрушает­ся, и на ступице остается его внутрен­нее кольцо.




Внутреннее кольцо, оставшееся на сту­пице, сначала сдвигаем зубилом, а за­тем...

...в образовавшийся зазор вставляем две монтажные лопатки...











...и спрессовываем кольцо подшипника.

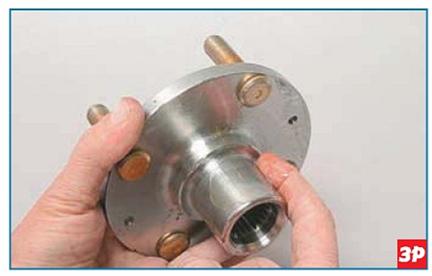

Напильником или надфилем аккуратно снимаем со ступицы образовавшиеся заусенцы.

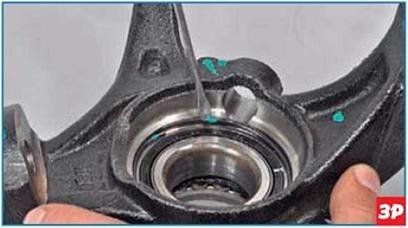

Поддеваем отверткой...

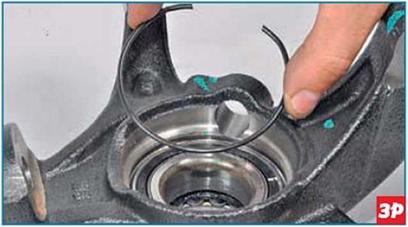

...и снимаем стопорное кольцо.





Чашечным съемником выпрессовыва- ем из поворотного кулака подшипник.






Тщательно очищаем поверхность под запрессовку нового подшипника. Наносим на наружное кольцо ново­го подшипника тонкий слой моторного или трансмиссионного масла.






Устанавливаем новый подшипник в по­воротный кулак.

Съемником запрессовываем его до упо­ра, прикладывая усилие к наружному кольцу подшипника. При отсутствии ча­шечного съемника запрессовать под­шипник можно в тисках или на прессе, используя старый подшипник как оп­равку.

Устанавливаем стпорное кольцо.



Наносим на поверхность под запрес­совку тонкий слой моторного или трансмиссионного масла...







...и запрессовываем ступицу в под­шипник, опираясь на внутреннее коль­цо подшипника.

Устанавливаем на место поворотный кулак, затягиваем болты и гайки пред­писанными моментами.
