Хендай Солярис. Снятие датчика температуры охлаждающей жидкости двигателя G4FA, G4FC

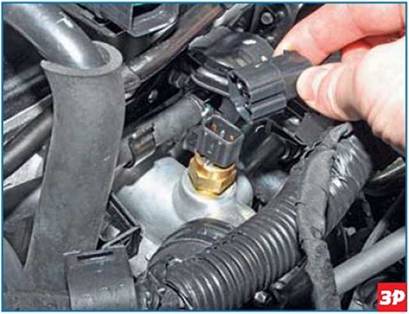

Снимаем датчик температуры охлаж­дающей жидкости для проверки или замены. Датчик ввернут в резьбовое отверстие выпускного патрубка го­ловки блока цилиндров. Перед де­монтажем датчика нужно слить часть охлаждающей жидкости из двигателя (до уровня отверстия под датчик).

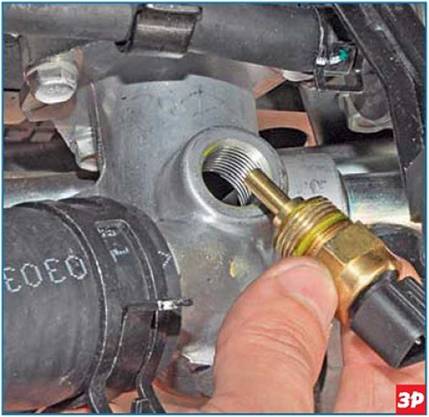

...и снимаем датчик.

Для проверки датчика опускаем его стержень в сосуд с водой и подсоеди­няем к выводам 1 и 3 разъема датчика щупы омметра. Нагревая сосуд, конт­ролируем термометром температуру воды и измеряем сопротивление меж­ду выводами датчика. Сравниваем по­лученные результаты с контрольными значениями, приведенными в таблице.

Температура, °С	Сопротивление, кОм
0	5,8
20	2,4
40	1,2
60	0,6
80	0,3



Если величины сопротивлений датчика при различных температурах отличают­ся от контрольных значений, то датчик необходимо заменить. Устанавливаем датчик температуры охлаждающей жидкости в обратной последователь­ности. Перед вворачиванием датчика наносим на его резьбовую часть тонкий слой герметика. Доводим до нормы уро­вень жидкости в системе охлаждения.









Хендай Солярис. Снятие датчика положения педали «газа» двигателя G4FA, G4FC

Снимаем датчик для замены в сбо­ре с педалью «газа». Для наглядности операции показываем при снятой пане­ли приборов.

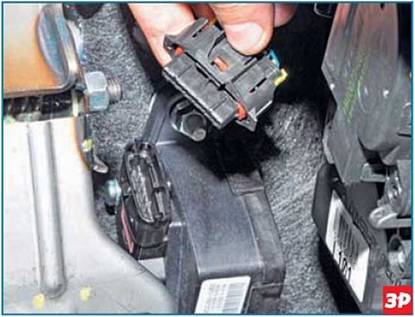

...отсоединяем колодку от разъема педали «газа».









Устанавливаем датчик положения пе­дали «газа» в обратной последователь­ности.
