Hyundai Tucson. Стеклоочиститель окна двери задка

Все элементы стеклоочистителя окна двери задка (щетка, рычаг, моторедуктор в сборе с кронштейном) при необходимости можно снять в отдельности. В данном подразделе описано снятие щетки, рычага стеклоочистителя и моторедуктора в сборе с кронштейном. Снятие и установка моторедуктора описаны в разд. 10 «Электрооборудование» (см. «Замена моторедуктора стеклоочистителя окна двери задка»).

Hyundai Tucson. Замена щетки стеклоочистителя окна двери задка

Для замены щетки стеклоочистителя какой-либо инструмент не требуется.

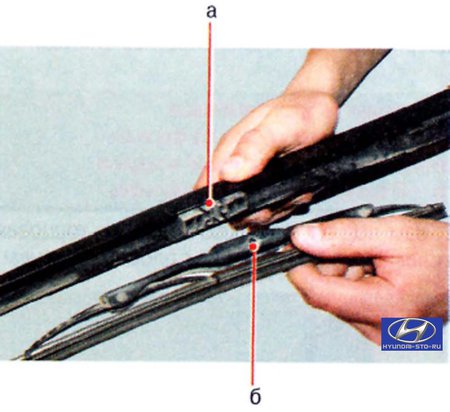

1. Отведите рычаг стеклоочистителя от стекла, преодолевая усилие пружины рычага, и извлеките ось б коромысла щетки из паза а держателя, расположенного в рычаге, преодолевая упругое сопротивление держателя.

Примечание
Для наглядности операция показана на снятом рычаге стеклоочистителя.

2. Установите щетку в порядке, обратном снятию. Ось коромысла щетки введите в держатель рычага до защелкивания.

Замена рычага стеклоочистителя окна двери задка

Вам потребуется ключ «на 12».

1. Снимите защитный колпачок гайки крепления рычага к оси моторедуктора стеклоочистителя.

2. Отверните гайку...

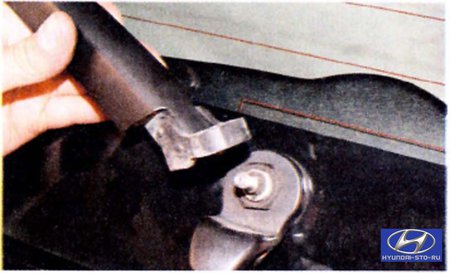

3. ...и снимите рычаг с оси моторедуктора.
4. Установите рычаг стеклоочистителя окна двери задка в порядке, обратном снятию.
