Hyundai Tucson. Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

Вам потребуются: все инструменты, необходимые для снятия облицовки консоли панели приборов и кулисы рычага управления коробкой передач, а также торцовая головка «на 12».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку консоли панели приборов (см. «Снятие и установка облицовок салона»).

3. Выверните два болта нижнего крепления кронштейна кулисы рычага управления коробкой передач к основанию кузова...

4. ...и два верхних болта ее крепления к каркасу панели приборов.

5. Отсоедините от кулисы тросы управления коробкой передач (см. «Снятие и установка кулисы рычага управления коробкой передач») и снимите кулису вместе с кронштейном.

6. Выверните болт крепления кронштейна блока управления электрооборудованием салона и противоугонной сигнализацией (ETACS) к каркасу консоли панели приборов...

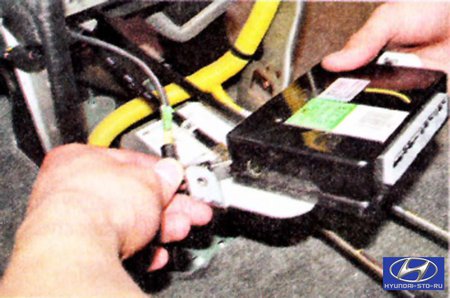

7. ...извлеките блок из каркаса...

8. ...и, отсоединив провод, снимите блок.

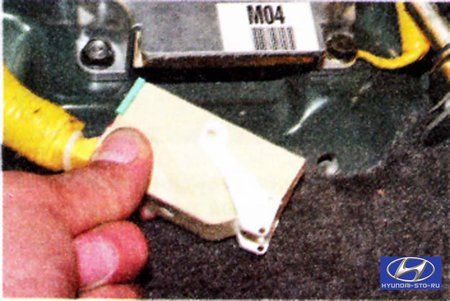

9. Отстегните фиксатор колодки жгута проводов блока управления дополнительной системой пассивной безопасности...

10. ...и отсоедините колодку от блока.

11. Выверните три болта крепления блока управления дополнительной системой пассивной безопасности к основанию кузова...

12. ...и снимите блок.

Примечания

Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой. Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку, нанесенную на его этикетку, - она должна быть направлена вперед по направлению движения автомобиля.

13. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
