Руководство | Хендай Туссан. Прокачка системы гидроусилителя рулевого управления

Прокачка (удаление воздуха) гидравлической системы усилителя рулевого управления необходима после любых работ, связанных с разгерметизацией системы (замена насоса или трубопроводов). Признаком наличия воздуха в системе является подклинивание рулевого колеса при попытке резко повернуть его. Кроме того, насос издает повышенный шум в момент поворота рулевого колеса, а жидкость в бачке обычно вспенивается.
1. Залейте рабочую жидкость в систему гидроусилителя до метки «МАХ» зоны «НОТ» (см. «Проверка уровня и доливка рабочей жидкости в бачок гидроусилителя рулевого управления»).
2. Пустите двигатель и поверните рулевое колесо до упора в одну сторону.

Предупреждения
Не удерживайте рулевое колесо в крайнем положении более 10 с. Двигатель должен работать в режиме холостого хода.

3. Поверните рулевое колесо до упора в противоположную сторону.
4. Установите рулевое колесо в среднее положение и заглушите двигатель.
5. Проверьте уровень рабочей жидкости в бачке гидроусилителя и при необходимости долейте.

Примечание
Уровень рабочей жидкости в бачке при прогретом двигателе должен находиться между метками «MIN» и «МАХ» зоны «НОТ», при холодном двигателе — между метками «MIN» и «МАХ» зоны «COLD».

6. Повторяйте операции 2-5 до тех пор, пока уровень рабочей жидкости в бачке не перестанет снижаться.

Hyundai Tucson. Замена бачка гидроусилителя рулевого управления

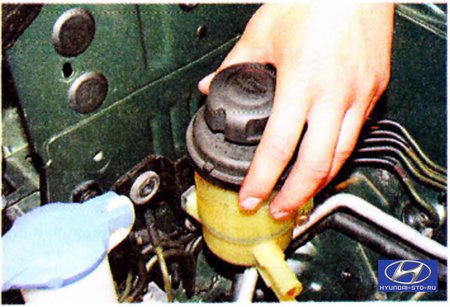

1. Отверните пробку бачка гидроусилителя рулевого управления, откачайте из бачка (например, большим шприцем) рабочую жидкость и установите пробку на место, чтобы в бачок не попала грязь.

2. Сожмите отогнутые ушки хомута крепления всасывающего шланга насоса, сдвиньте хомут по шлангу...

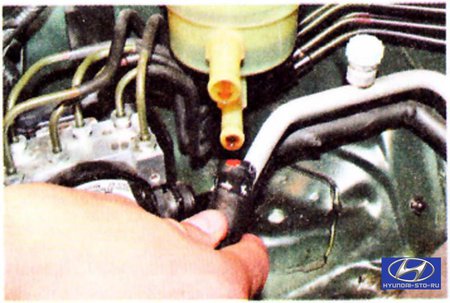

3. ...и отсоедините шланг от бачка.

4. Аналогично отсоедините от бачка сливной шланг рулевого механизма.

5. Преодолев усилие фиксатора, отсоедините от кронштейна бачка гидроусилителя держатель жгута проводов диагностического разъема.

6. Выверните три болта крепления кронштейна бачка гидроусилителя рулевого управления к кузову...

7. ...и снимите бачок в сборе с кронштейном.
8. Установите бачок гидроусилителя рулевого управления в порядке, обратном снятию.
9. Заполните жидкостью и прокачайте систему гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»)
