Hyundai Tucson. Замена сальников раздаточной коробки

Примечание
Сальники внутреннего шарнира равных угловых скоростей (ШРУС) привода правого переднего колеса и ведомого вала можно заменить, не снимая раздаточную коробку с автомобиля.
Для замены сальника ведущего вала и уплотнительного кольца между картерами раздаточной коробки и коробки передач необходимо снять раздаточную коробку с автомобиля.

Вам потребуются: отвертка с плоским лезвием, молоток, оправка, ключ «на 14».
Сальник внутреннего шарнира привода правого переднего колеса заменяют в следующем порядке.
1. Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).
2. Слейте масло из раздаточной коробки (см. «Проверка уровня и замена масла в раздаточной коробке»).
3. Снимите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).

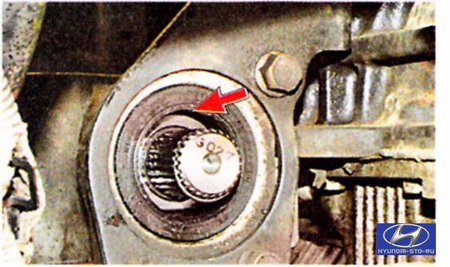

4. Поддев отверткой или проволочным крючком, извлеките сальник (показан стрелкой) из отверстия в боковой крышке раздаточной коробки.
5. Смажьте рабочую кромку сальника трансмиссионной смазкой и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь раздаточной коробки.

Примечание
В качестве оправки можно использовать старый сальник.

6. Установите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).
7. Залейте масло в раздаточную коробку (см. «Проверка уровня и замена масла в раздаточной коробке»).
8. Установите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

Сальник ведущего вала и уплотнительное кольцо между картерами раздаточной коробки и коробки передач заменяют в следующем порядке.
1. Снимите раздаточную коробку (см. «Снятие и установка раздаточной коробки»).

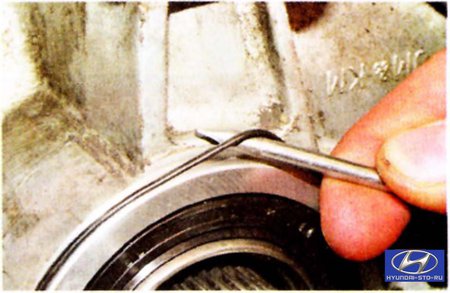

2. Подденьте отверткой уплотнительное резиновое кольцо...

3. ...и снимите его с горловины картера раздаточной коробки.
4. Смажьте новое уплотнительное кольцо трансмиссионным маслом и аккуратно установите в проточку горловины картера.

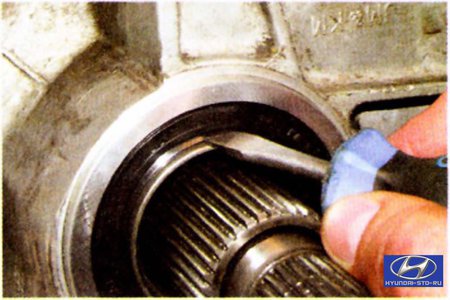

5. Поддев отверткой или проволочным крючком, извлеките сальник ведущего вала из картера раздаточной коробки.

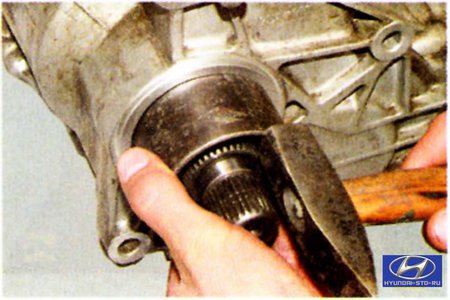

6. Смажьте рабочую кромку сальника трансмиссионной смазкой и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь раздаточной коробки.

Примечание
В качестве оправки можно использовать старый сальник.

7. Установите раздаточную коробку на автомобиль (см. «Снятие и установка раздаточной коробки»).
8. Установите привод правого переднего колеса (см. «Снятие и установка приводов передних колес»).
9. Залейте масло в раздаточную коробку (см. «Проверка уровня и замена масла в раздаточной коробке»).
10. Залейте масло в коробку передач (см. «Проверка уровня и замена масла в механической коробке передач»).
11. Установите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя»).

Сальник ведомого вала заменяют следующим образом.
1. Слейте масло из раздаточной коробки (см. «Проверка уровня и замена масла в раздаточной коробке»).

2. Отсоедините от фланца ведомого вала фланцевую вилку переднего карданного вала и отведите вал в сторону (см. «Снятие и установка карданной передачи»).

Полезный совет
Для удобства работы лучше снять передний карданный вал полностью.

Отверните гайку 1 крепления фланца 2 ведомого вала раздаточной коробки и снимите фланец с хвостовика вала.
3. Поддев отверткой или проволочным крючком, извлеките сальник из картера раздаточной коробки.
4. Смажьте рабочую кромку сальника трансмиссионной смазкой и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь раздаточной коробки.

Примечание
В качестве оправки можно использовать старый сальник.

5. Установите фланец на ведомый вал и закрепите его, затянув гайку крепления моментом 180—210 Н'М.
6. Установите передний карданный вал см. «Снятие и установка карданной передачи»).
