Газель до 2009 года. Освещение, световая и звуковая сигнализации

Система освещения и сигнализации включает в себя: две блок-фары, бо­ковые указатели поворота; задние фонари; фонари освещения номер­ного знака; плафоны освещения са­лона и вещевого ящика; подкапотную лампу и звуковой сигнал. В блок-фа­ре установлены галогенная лампа ближнего света Н7, галогенная лампа дальнего света Н1, лампа габаритного света W5W, лампа указателя поворо­та PY21W и мотор-редуктор регулято­ра направления пучков света фар. Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем све­та, в котором имеется резистор для регулировки яркости света ламп ос­вещения приборов. Свет фар с ближ­него на дальний переключается левым подрулевым переключателем. Задние фонари - комбинированные, из пяти секций (сигнала торможения, света заднего хода, габаритного и противотуманного света).

Номерной знак освещается двумя фонарями, установленными в нише левой створки задней двери. Электрокорректор служит для из­менения угла наклона фар в зави­симости от загрузки автомобиля. Он состоит из переключателя на па­нели приборов, электроприводов, установленных в фарах, и соедини­тельных проводов.

Фонарь света заднего хода включа­ется автоматически при включении передачи заднего хода и включен­ном зажигании, его выключатель ус­тановлен в картере коробки передач. При нажатии на педаль тормоза сигна­лы торможения включаются автомати­чески выключателем, установленным в кронштейне педального узла.

Все перечисленные выключатели ре­монту не подлежат и при выходе из строя заменяются новыми.

Звуковой сигнал закреплен на па­нели под облицовкой радиатора. Включается он подрулевым пере­ключателем.









Газель до 2009 года. Замена ламп блок-фары

Замену ламп правой блок-фа­ры можно проводить без подгото­вительных операций. Для доступа к тыльной части левой блок-фары необходимо снять бачок омывателя и кронштейн его крепления. Отключаем аккумуляторную батарею. Снимаем бачок омывателя ветрово­го стекла с кронштейна и отводим его в сторону.

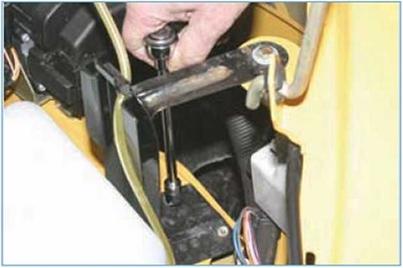

...и снимаем кронштейн.

Для замены лампы указателя пово­рота отсоединяем колодку проводов от патрона.

Замену ламп для наглядности пока­зываем на снятой блок-фаре.





Поворачиваем патрон на 90° про­тив часовой стрелки и вынимаем его из посадочного места.

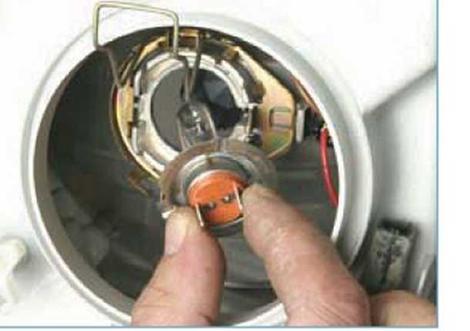

Вдавив лампу в патрон и повернув ее против часовой стрелки, вынимаем лампу из патрона.

Устанавливаем новую лампу в об­ратной последовательности.

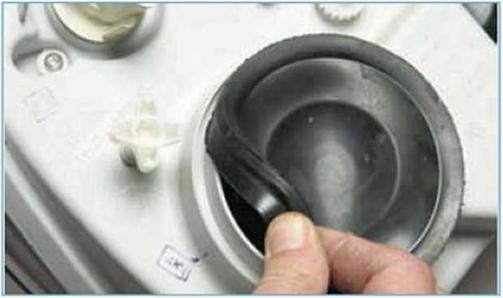

Для замены ламп ближнего и габа­ритного света фары...

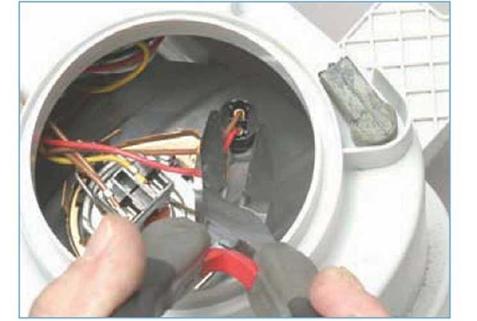

Снимаем колодку проводов с выво­дов лампы ближнего света.



Нажав на пружинную скобу, сдвига ем ее в сторону и выводим из зацеп ления, затем откидываем вверх.










 Отводим в стороны скобы пружин­ного фиксатора.
