Газель до 2009 года. Замена топливного насоса двигателя ЗМЗ-40522
Снимаем топливный модуль (см. «Снятие топливного модуля», с. 167).
Для удобства работы снимаем датчик указателя уровня топлива (см. «Замена датчика указателя уровня топлива», с. 169).
 Поддев отверткой... |
 |
...снимаем стопорное кольцо с направляющей крышки топливного модуля.
Аналогично снимаем стопорное кольцо с другой направляющей крышки топливного модуля.
 Нажав на четыре фиксатора... |
...и немного приподняв крышку, вынимаем держатель с насосом из корпуса топливного модуля.

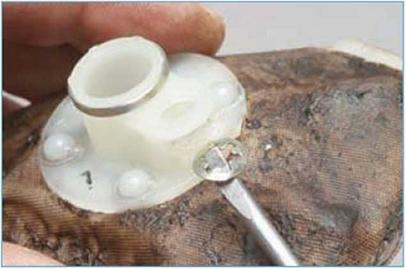

Поддев отверткой стопорную шайбу, снимаем сетчатый фильтр с патрубка насоса.
 Вынимаем из прорези держателя фильтра стопорную шайбу. Промываем растворителем сетку приемного фильтра и продуваем сжатым воздухом. |
 Освобождаем фиксатор... |
 |
...и вынимаем насос из держателя.
Для отсоединения гофрированной пластиковой трубки от патрубка насоса...

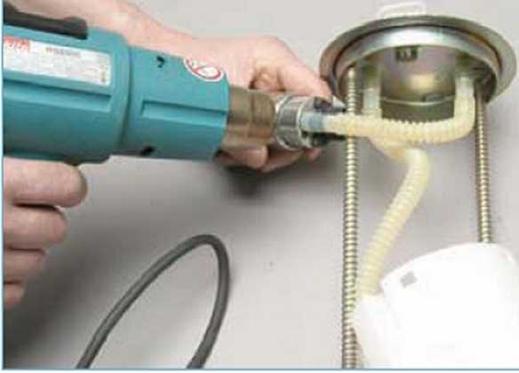

 ...нагреваем конец трубки до температуры 70-80 °С (например, промышленным феном или горячей водой). |
 |
Снимаем трубку с патрубка насоса.
Устанавливаем топливный насос в обратной последовательности. Чтобы надеть гофрированную трубку на патрубок насоса, нагреваем ее.
