Газель до 2009 года. Реле и предохранители системы управления двигателя ЗМЗ-40522

Реле системы управления двигателем установлены в моторном отсеке.

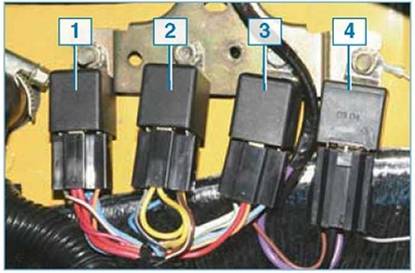

Реле системы управления двигателем:

1 - главное реле; 2 - реле электромагнитной муфты включения вентилятора системы охлаждения; 3 - реле топливного насоса; 4 - реле стартера

Перед заменой реле отключаем аккумуляторную батарею.

Отключайте аккумуляторную батарею только после того, как будет выключено зажигание.

Отсоединяем колодку проводов от главного реле системы управления двигателем.

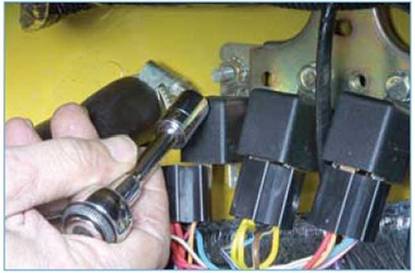

Головкой «на 10» отворачиваем гайку...

...и снимаем реле.

Устанавливаем главное реле системы управления двигателем в обратной последовательности.

Реле топливного насоса и электромагнитной муфты включения вентилятора системы охлаждения снимаем аналогично.

К системе управления двигателем относятся три плавких предохранителя, расположенных в салоне в верхнем блоке предохранителей. Порядок замены всех предохранителей одинаков.

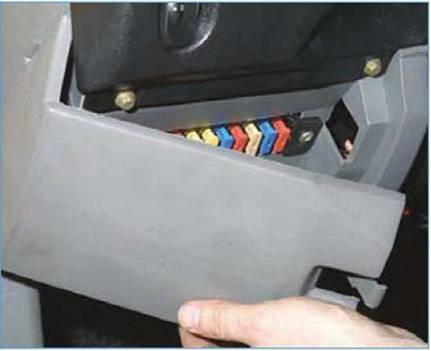

Нажав на фиксатор...

...снимаем крышку блоков предохранителей.

Перед заменой предохранителя отключите аккумуляторную батарею.

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные - это может привести к выходу из строя системы управления двигателем.

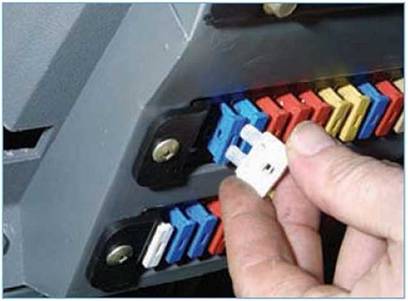

Для замены неисправного предохранителя...

...вынимаем его из блока.

Устанавливаем новый предохранитель и закрываем блоки крышкой.

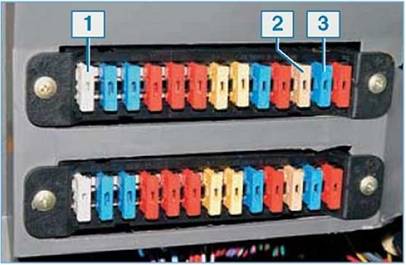

Плавкие предохранители системы управления двигателем и защищаемые ими цепи: 1 - электронный блок системы управления двигателем; 2 - датчик концентрации кислорода (если установлен); 3 - электронный блок системы управления двигателем, топливный насос
