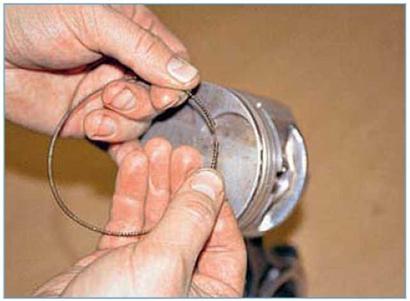

...и его расширитель.

Для снятия поршня с шатуна...

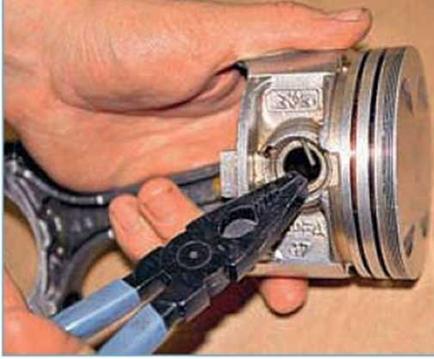

...пассатижами вынимаем стопорное кольцо поршневого пальца из канавки бобышки поршня.

Таким же образом вынимаем второе стопорное кольцо поршневого пальца.

Через оправку подходящего размера выбиваем поршневой палец...

...и разъединяем поршень и шатун.

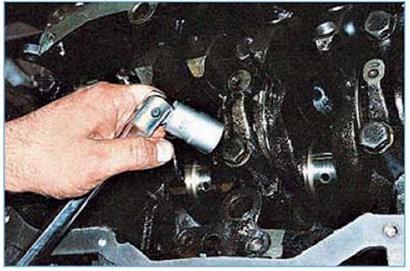

Головкой «на 19» отворачиваем болты крепления пяти крышек коренных подшипников коленчатого вала.

Раздвижными пассатижами, раскачивая крышки в осевом направлении, снимаем их вместе с вкладышами коренных подшипников коленчатого вала.

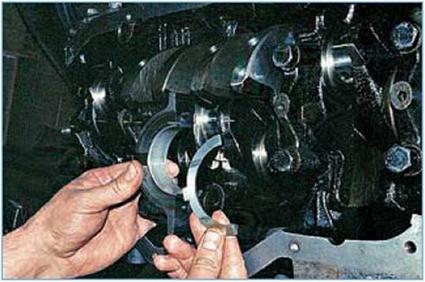

Снимаем два упорных полукольца со средней крышки коренного подшипника коленчатого вала.

Вынимаем коленчатый вал из блока цилиндров.

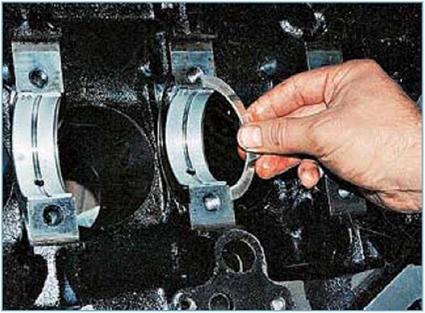

Снимаем также два упорных полукольца с блока цилиндров.

Извлекаем вкладыши коренных и шатунных подшипников.

При сборке всегда устанавливаем новые вкладыши, даже если шлифование шеек не производилось.
