Руководство | Газель до 2009 года. Снятие впускного трубопровода двигателя ЗМЗ-40522

Снимаем впускной трубопровод для замены его уплотнительной прокладки, а также при демонтаже головки блока цилиндров.

Снимаем ресивер (см. «Снятие ресивера», с. 126) и топливную рампу с форсунками (см. «Снятие топливной рампы и форсунок», с. 164). Чтобы во впускной трубопровод не попала грязь, закрываем его отверстия чистой ветошью.

Ослабив шлицевой отверткой затяжку хомута, снимаем шланг малой ветви вентиляции картера со штуцера трубы.

Ослабив затяжку хомута крестообразной отверткой...

...снимаем подводящии шланг с патрубка масляного радиатора.

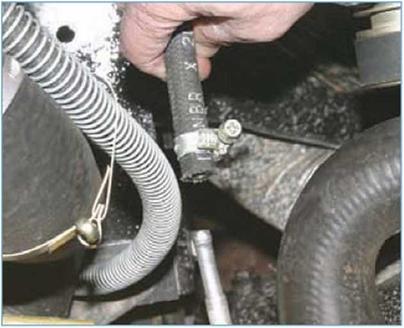

Чтобы из шланга не вытекало масло, вставляем в шланг болт М8 и затягиваем хомут.

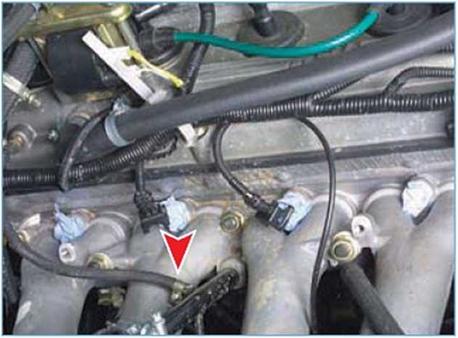

Выводим шланг из проема между трубами впускного трубопровода.

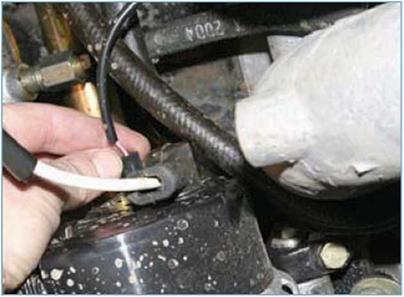

Отсоединяем колодку провода от вывода «D» генератора...

...и выводим провод из проема между трубами впускного трубопровода.

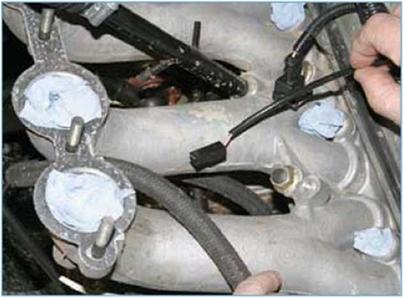

...отсоединяем колодку жгута проводов от датчика температуры воздуха.

Головкой «на 15» отворачиваем пять гаек крепления впускного трубопровода.

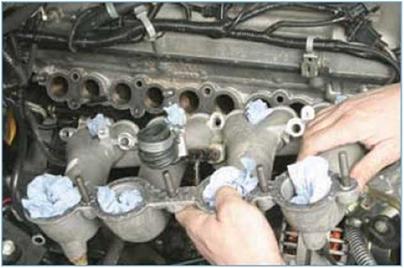

Снимаем трубопровод со шпилек головки блока цилиндров.

При необходимости отсоединяем от трубопровода два шланга...

...и выворачиваем датчик температуры воздуха (см. «Снятие датчика температуры воздуха во впускном трубопроводе», с. 158).

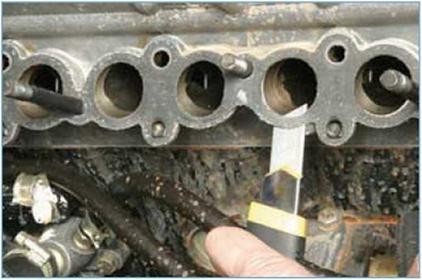

Очищаем привалочные плоскости головки блока цилиндров...

Заменив поврежденные прокладки, устанавливаем впускной трубопровод в обратной последовательности.
