Руководство | Газель до 2009 года. Проверка состояния ремня привода вентилятора двигателя УМЗ-4216

Согласно регламенту технического обслуживания проверку состояния ремня привода вентилятора проводим после первых 2 тыс. км пробега автомобиля и далее через каждые 10 тыс. км пробега.

Осматриваем ремень, на нем не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить.

...пальцем руки нажимаем на ремень посередине между шкивом вентилятора и натяжным роликом (радиатор для наглядности снят).

При усилии нажатия 4 кгс прогиб ремня должен составлять 7-9 мм.

Для регулировки натяжения ремня головкой «на 13» ослабляем затяжку...

...гайки верхнего крепления кронштейна натяжного ролика...

и гайки нижнего крепления кронштейна натяжного ролика, которая также крепит натяжную планку насоса гидроусилителя руля.

Монтажной лопаткой отжимаем кронштейн натяжного ролика от блока цилиндров, натягивая ремень привода вентилятора. Затягиваем гайки крепления натяжного ролика. Проверяем натяжение ремня и при необходимости повторяем регулировку.

Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и подшипников натяжного ролика и муфты вентилятора.

Ремень меняем при обнаружении на нем трещин, разрывов или отслоений резины от тканевой основы. Длина ремня составляет 875 мм, ширина -13 мм.

Снимаем ремень привода насоса гидроусилителя рулевого управления (см. «Замена ремня привода насоса гидроусилителя рулевого управления», с. 232). Ослабляем затяжку гаек крепления кронштейна натяжного ролика (см. «Проверка состояния ремня привода вентилятора», с. 106).

Сдвигаем натяжной ролик к блоку цилиндров...

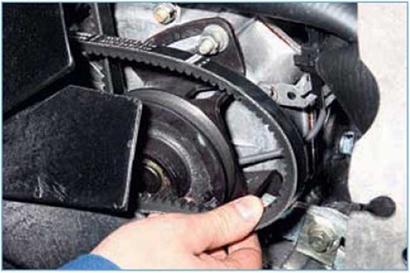

...и снимаем ремень с натяжного ролика (радиатор для наглядности снят).

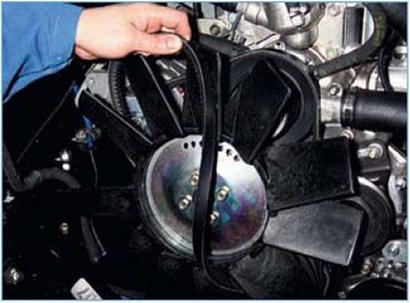

Проводим ремень через вентилятор...

...и вынимаем ремень из моторного отсека.

Устанавливаем ремень привода вентилятора в обратной последовательности. Регулируем натяжение ремня (см. «Проверка состояния ремня привода вентилятора», с. 106).
