Газель Соболь. Освещение, световая и звуковая сигнализации

Автомобиль оснащен двумя прямоугольными фарами. В каждой фаре установлены галогенная двухнитевая лампа АКГ12-60+55-1 мощностью 55/60 Вт (ближний/дальний свет) и лампа габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, позволяющий регулировать направление лучей в зависимости от загрузки автомобиля. Он состоит из коррсктора-перектючателя на панели приборов, электроприводов, установленных в фарах, и соединительных проводов. Снятие корректора-переключателя описано в разделе «Снятие панели приборов», с. 172. Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свст фар включаются центральным выключателем света, в котором имеется резистор для регулировки яркости освещения комбинации приборов. Свет фар переключается с ближнего на дальний левым иодрулевым переключателем.

Задние фонари - комбинированные, из пяти секций: указателя поворота, сигнала торможения, света заднего хода, габаритного и противотуманного света.

Номерной знак освещается двумя фонарями, установленными в нише задней двери (кроме ГАЗ-2310).

Фонарь света заднего хода включается автоматически при включении передачи заднего хода и включенном зажигании. Выключатель света заднего хода установлен в картере коробки передач (см. «Замена выютючателя света заднего хода», с. 69).

При нажатии на педаль тормоза сигналы торможения включаются автоматически выключателем, установленным в кронштейне педального узла.

Все перечисленные выключатели ремонту не подлежат и при выходе из строя заменяются новыми.

Звуковой сигнал закреплен на панели под облицовкой радиатора. Включается он подрулевым переключателем (см. «Схема работы под-рулевых переключателей», с. 157).

Газель Соболь. Замена лампы фары и снятие фары

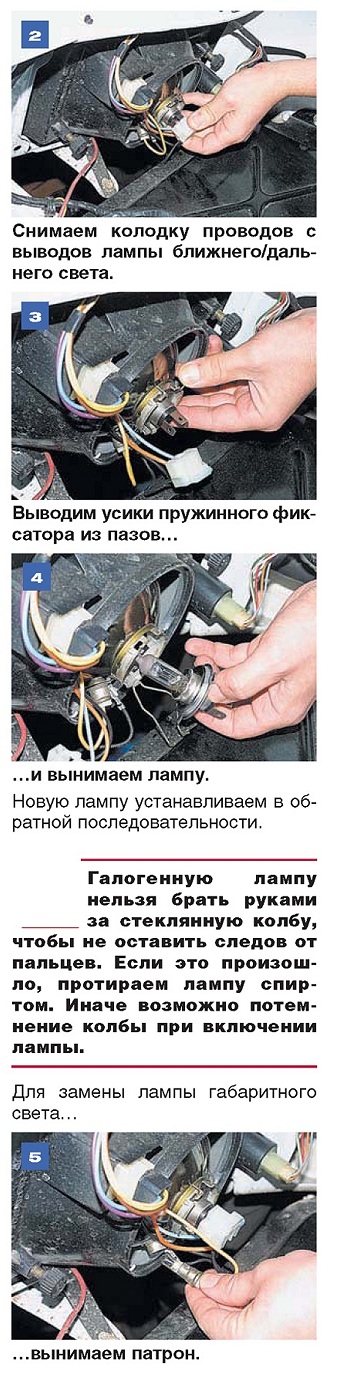

Для замены ламп в фаре при выключенном зажигании...
...поворачиваем крышку фары против часовой стрелки и снимаем ее.

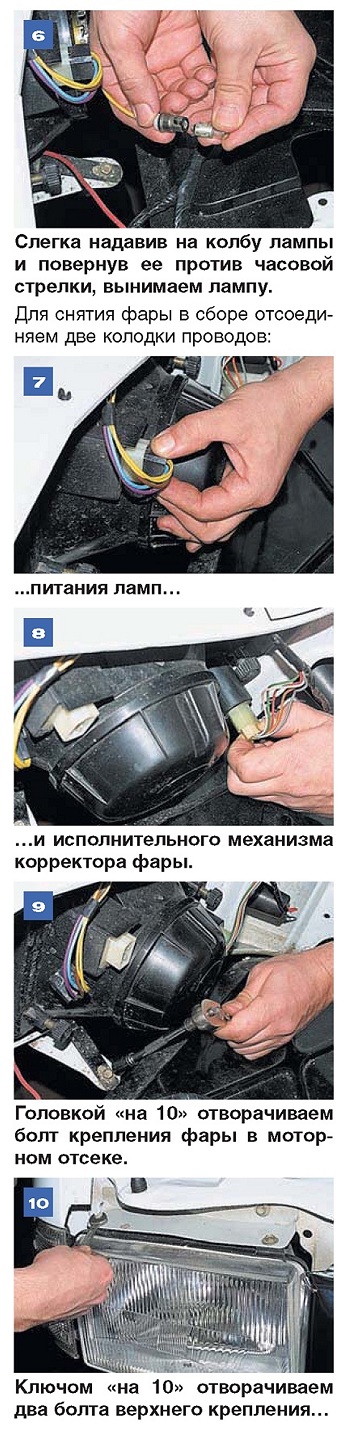

...и снимаем фару.

Если снять фару мешает бампер, предварительно...
...головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову и, сместив фару вверх, снимаем ее, как было описано выше.

Устанавливаем фару в обратной последовательности. Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку фар.
