Fiat Albea. ЗАМЕНА ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ



Замена передних ремней безопаснос­ти показана на примере ремня безо­пасности водителя. Ремень безопас­ности переднего пассажира заменяют аналогично.

Вам потребуются:                      ключи

«на 10», «на 17», отвертки с плоским и крестообразным лезвием.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи, если ремни безопасности оборудо­ваны преднатяжителями.

ПРЕДУПРЕЖДЕНИЯ

После отсоединения провода от клем­мы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно при­ступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней за­прещается.

Не допускается падение катушек рем­ней с преднатяжителями и попадание в них воды и масла.

Не допускается воздействие на преднатя- жители ремней температуры выше 95 "С.



2.       Подденьте отверткой декора­тивный колпачок болта нижнего крепления ремня...

ПРИМЕЧАНИЕ

Для наглядности показано при снятом сиденье водителя.





4.     Выверните болт нижнего креп­ления ремня.































6.      ...отверните гайку крепления пряжки...





7.      ...и снимите пряжку со шпиль­ки узла для регулировки положе­ния ремня по высоте.





8.      Извлеките декоративную окан­товку из отверстия в облицовке центральной стойки, преодолевая упругое сопротивление фиксато­ров окантовки...





9.      ...и опустите окантовку вниз по ремню.





10.     Выверните винт крепления облицовки центральной стойки в ее средней части.



11.     Поддев отверткой край деко­ративной заглушки в верхней части облицовки...









13.     ...и выверните расположен­ный под заглушкой винт верхнего крепления облицовки.





14.     Подденьте края уплотните­лей проемов передней и задней дверей...





15.        ...и снимите уплотнители с краев облицовки центральной стойки.

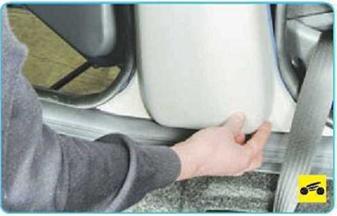

16.        Поддев нижний край обли­цовки центральной стойки, отдели­те облицовку, преодолевая упругое сопротивление четырех пистонов ее крепления к стойке...





Поврежденные пистоны замените.

17. ...пропустите ремень через от­верстие в облицовке и снимите ее.

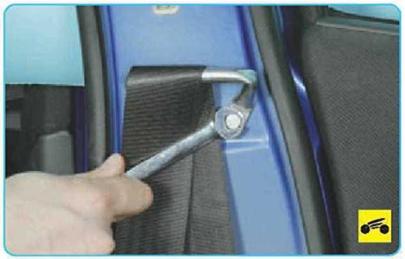

19.      ...и левый болт крепления на­правляющей скобы...





20.      ...отведите скобу от стойки и снимите ее с ремня.





21.      Выверните болт крепления инерционной катушки...





22.    ...и извлеките ее из стойки ку­зова.

ПРИМЕЧАНИЕ

Если в инерционной катушке установ­лен преднатяжитель ремня, перед ее снятием необходимо разъединить колодку жгута проводов преднатяжите- ля, расположенную внутри порога пола.

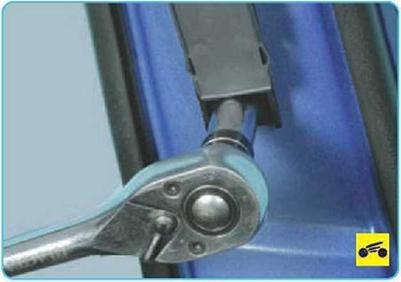

24.      ...и нижний болты крепления узла для регулировки положения ремня по высоте...





25.      ...и снимите узел для регули­ровки.





26.      Выверните болт крепления замка ремня безопасности к си­денью.



Для наглядности показано на снятом сиденье.

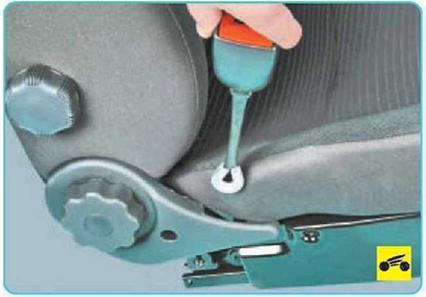

28. ...снимите облицовочную на­кладку...

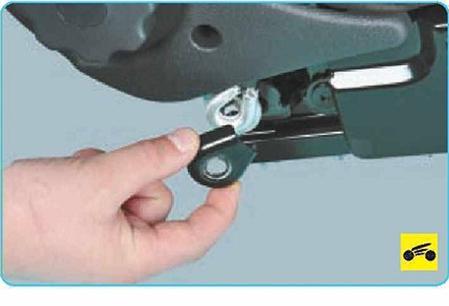

30.     ...и снимите замок

31.     Установите детали в порядка обратном снятию.
