Fiat Albea. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА РАДИАТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ





Вам потребуются:         ключи

«на 8», «на 10».

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.      Снимите электровентилятор системы охлаждения двигателя в сборе с кожухом.





3.

Отверните гайку крепления крыльчатки к валу электродвига­теля...

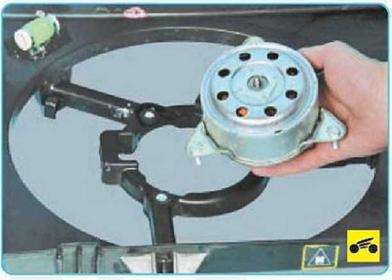

6.    ...и снимите электродвигатель.

ПРИМЕЧАНИЕ______________________

Обратите внимание на маркировку, на­несенную на корпус электродвигателя, чтобы при замене приобрести электро­двигатель такой же конструкции.

7. Установите детали в порядке, обратном снятию.





Fiat Albea. ЗАМЕНА ДОПОЛНИТЕЛЬНОГО СОПРОТИВЛЕНИЯ ЭЛЕКТРОВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Вам потребуется отвертка с крестообразным лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

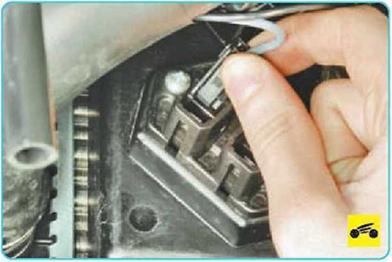

2.        Отсоедините колодки жгута проводов от выводов дополнитель­ного сопротивления.





3.        Выверните два винта крепле­ния...





4.        ...и снимите дополнительное сопротивление электровентилято­ра системы охлаждения двигателя.

5.        Установите детали в последо­вательности, обратной снятию.

ПРИМЕЧАНИЕ





Так выглядит дополнительное сопро­тивление электровентилятора системы охлаждения двигателя. Для замены приобретайте такое же сопротивление.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Электродвигатель не работает
Повреждены провода или окислены соединения прово­дов	Проверьте и восстановите соединения. Замените поврежденные провода
Перегорел предохранитель F7 в монтажном блоке	Замените предохранитель
Поврежден переключатель отопителя - не подается на­пряжение на выводы переключателя	Проверьте переключатель, при необходимости замени­те его новым
Зависание или износ щеток электродвигателя, обрыв в обмотке якоря или загрязнение коллектора	Проверьте электродвигатель, отремонтируйте или замените его
Замыкание на «массу» обмотки якоря - при включении электродвигателя перегорает предохранитель	Замените электродвигатель
Электродвигатель работает только на одной скорости
Повреждены провода или окислены соединения проводов	Замените поврежденные провода, зачистите их наконечники
Поврежден переключатель отопителя	Замените переключатель
Перегорело дополнительное сопротивление	Замените дополнительное сопротивление
Якорь электродвигателя вращается медленно
Загрязнение или окисление коллектора, износ щеток	Зачистите коллектор, замените щетки
Межвитковое замыкание в обмотке якоря	Замените электродвигатель
Заедание вала якоря в подшипниках	То же
