Fiat Albea. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Для замены блока предохранителей и реле, расположенного в лоне, выполните следующие операции.





1.    Отсоедините провод от  клем­

мы «минус» аккумуляторной батареи.

2.    Выверните винта крепле­ния и снимите крышку

НОМЕРА ПЛАВКИХ ВСТАВОК, ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ                            Таблица                                                                                                                                              10.2

В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ

Номер предохранителя (сила тока, А)/реле	Цвет предохранителя	Назначение предохранителя/реле
1	-	Резерв
2	—	Резерв
3(15)	Красный	Электронный блок управления двигателем
4(20)	Зеленый	Электронный блок управления двигателем
5(10)	Зеленый	Электронный блок управления двигателем
6(15)	Зеленый	Топливный насос
7		Резерв
8 (7,5)	Желтый	Электронный блок управления двигателем
9(40)	—	Генератор
10(70)	—	Генератор
11 (30)	Синий	Первая скорость электровентилятора системы охлаждения двигателя
12(40)	Красный	Вторая скорость электровентилятора системы охлаждения деигателя
13(40)	Синий	Антиблокировочная система тормозов (ABS)
14(50)	Красный	Электровентилятор отопителя салона
15(20)	Желтый	Электровентилятор системы охлаждения двигателя
16(10)	Синий	Правая фара дальнего света
17	—	Резерв
18(10)	Красный	Левая фара дальнего света
19(15)	Красный	Звуковой сигнал и прикуриватель
20 (7,5)	Желтый	Кондиционер
21 (7,5)	Синий	Противотуманные фары и фонари
22(15)	Красный	Система зажигания
23	—	Резерв
R1	—	Резерв
R2	-	Резерв
R3	-	Реле зажигания
R4	—	Реле топливного насоса
R5	—	Реле первой скорости электровентилятора системы охлаждения двигателя
R6	—	Реле второй скорости электровентилятора системы охлаждения двигателя
R7	—	Реле дальнего света фар
R8	—	Резерв
R9	—	Реле звукового сигнала и прикуривателя
R10	—	Реле противотуманных фар и фонарей
R11	-	Резерв
R12	—	Реле кондоционера

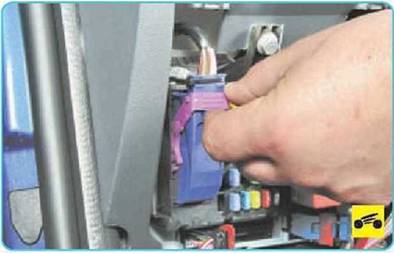

3.        Поддев фиксатор, отведите его...





4.        ...и отсоедините колодку про­водов от блока.






5.   Аналогично отсоедините от блока остальные колодки жгута проводов.

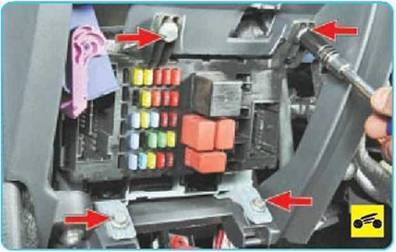

6.   Выверните четыре болта креп­ления...

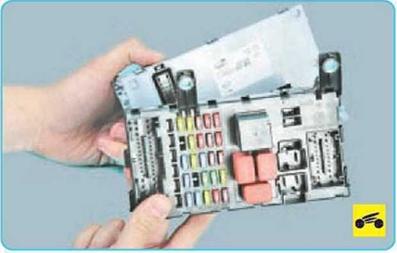

7.        ...выведите блок предохрани­телей и реле из панели...

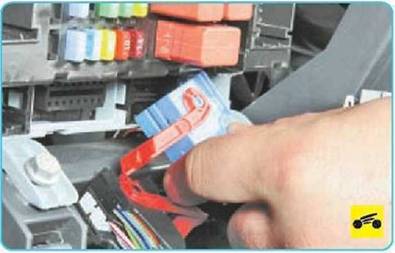

8. ...отсоедините с задней сто­роны колодки жгута проводов от блока...

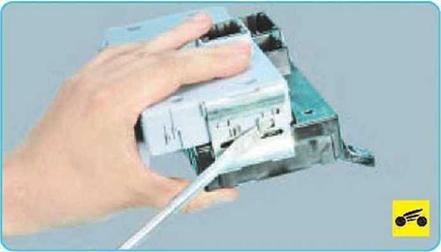

10. Отверткой подденьте метал­лические скобы, расположенные по бокам блока...

11 снимите их



























12.   ...и отсоедините от блока пре­дохранителей и реле оперативное запоминающее устройство (ОЗУ).

13.   Установите детали в последо­вательности, обратной снятию.

Для замены блока предохраните­лей, плавких вставок и реле, рас­положенного в подкапотном про­странстве, выполните следующие операции.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.







2. Поддев край крышки монтаж­ного блока предохранителей, плав­ких вставок и реле...



3 снимите крышку















5.      ...и извлеките из корпуса блок предохранителей, плавких вставок и реле.

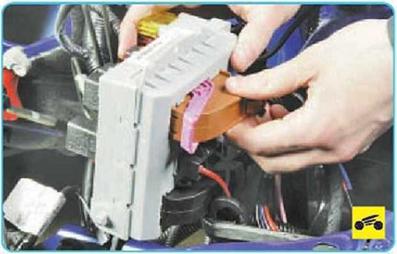

6.      Отсоедините колодки жгута проводов от блока...





7.      ...и снимите блок предохрани­телей, плавких вставок и реле.

8.      Установите детали в последо­вательности, обратной снятию.
