Fiat Albea. СНЯТИЕ И УСТАНОВКА ПОВОРОТНОГО КУЛАКА ПЕРЕДНЕЙ ПОДВЕСКИ



Вам потребуются: ключ «на 17», два ключа «на 19» или ключ и тор­цовая головка «на 19», шести­гранный ключ «на 5», торцовая го­ловка «на 32», молоток, бородок.

1.       Поднимите и установите перед­нюю часть автомобиля на опоры. Снимите колесо.

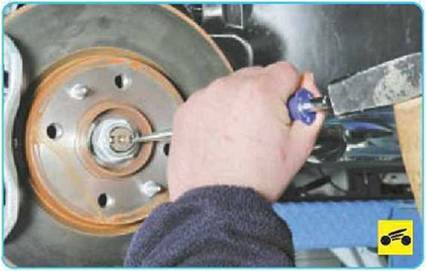

2. Расконтрите бородком гайку ступицы.

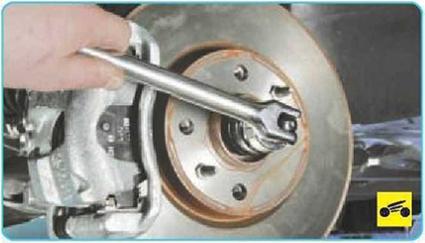

4.       Окончательна Дерните гайку ступицы, снимите гайку и установ­ленную под упорную шайбу.





5.      Отверните гайку крепления пальца шарнира наружного нако­нечника рулевой тяги...





6. ...установите съемник шаро­вых шарниров и выпрессуйте па­лец из рычага поворотного кулака.









8.      ...и извлеките датчик частоты вращения колеса из отверстия в поворотном кулаке.









10.    ...установите съемник шаро­вых шарниров и выпрессуйте па­лец из кулака.

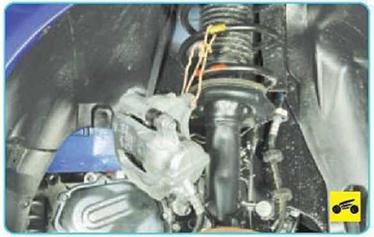

11.    Снимите суппорт тормозного механизма переднего колеса в сбо­ре (см. «Замена суппорта тормоз­ного механизма переднего колеса в сборе с направляющей колодок», с. 236), не отсоединяя тормозной шланг, и закрепите его проволокой, не допуская скручивания или натя­жения шланга.

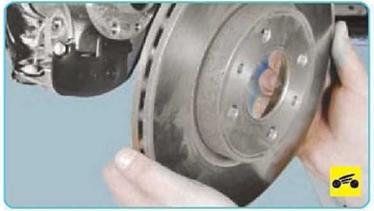

12.    Снимите тормозной диск (см. «Замена тормозного диска тор­мозного механизма переднего ко­леса», с. 237).





13.    Отверните гайки болтов креп­ления поворотного кулака к аморти­заторной стойке и извлеките болты.






14.     Снимите поворотный кулак с хвостовика наружного шарнира привода переднего колеса.

15.     Установите детали в порядке, обратном снятию. Болты и гайки затяните моментом, указанным в приложении 1.

ПРЕДУПРЕЖДЕНИЕ

Если после затяжки гайки ступицы пол­ным моментом ранее замятые края ее буртика вновь совпадут с проточками на хвостовике наружного шарнира при­вода переднего колеса, замените гайку новой, так как повторное замятие уже деформированных мест буртика гайки может не обеспечить ее надежную фик­сацию.
