Daewoo Matiz. ОРГАНЫ УПРАВЛЕНИЯ АВТОМОБИЛЕМ И ОБОРУДОВАНИЕ САЛОНА

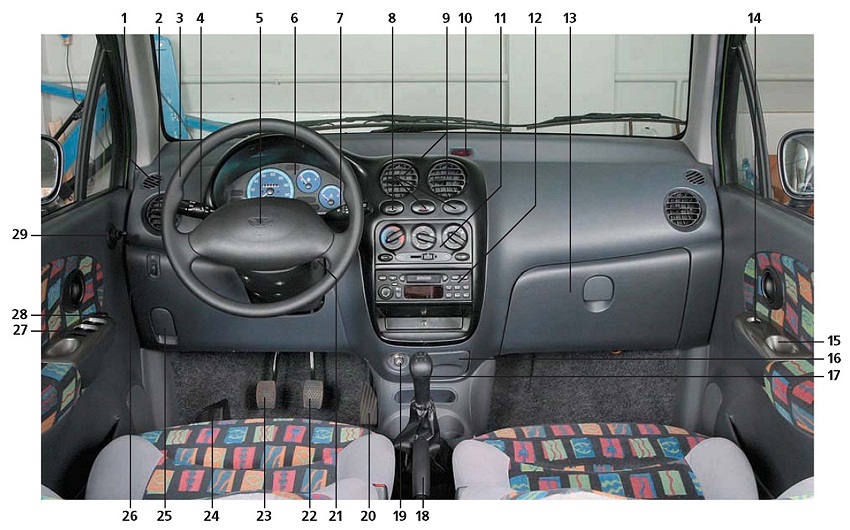

Расположение органов управления автомобилем: 1 —
дефлекторы обдува стекол передних дверей; 2 — боковые дефлекторы системы
отопления и вентиляции салона; 3 — рулевое колесо; 4 — левый
комбинированный подрулевой переключатель; 5 — выключатель звукового
сигнала; 6 — комбинация приборов; 7 — правый подрулевой переключатель
очистителей и омывателей ветрового стекла и стекла двери задка; 8 —
выключатели (см. «Выключатели», с. 20); 9 — центральные дефлекторы
системы отопления и вентиляции салона; 10 — часы; 11 — панель управления
системой отопления, вентиляции и кондиционирования воздуха (см. «Блок
управления системой отопления, вентиляции и кондиционирования воздуха»,
с. 17); 12 — головное устройство системы звуковоспроизведения; 13 —
вещевой ящик; 14— выключатель электростеклоподъемника правой передней
двери; 1Б — углубление для мелких вещей; 16 — пепельница; 17 — рычаг
переключения передач (для автомобиля с механической коробкой передач) *;
18 — рычаг стояночного тормоза; 19 — прикуриватель; 20 — педаль «газа»;
21 — выключатель зажигания; 22 — педаль тормоза; 23 — педаль сцепления
(на автомобиле с механической коробкой передач); 24 — площадка для
отдыха левой ноги водителя; 25 — ручка привода замка капота; 26 —
регулятор направления пучков света фар; 27 — блок управления
электростеклоподъемниками дверей; 28 — ручка электропривода правого
наружного зеркала; 29 — ручка управления левым наружным зеркалом
* На автомобиле с автоматической коробкой передач установлен рычаг
выбора передач.

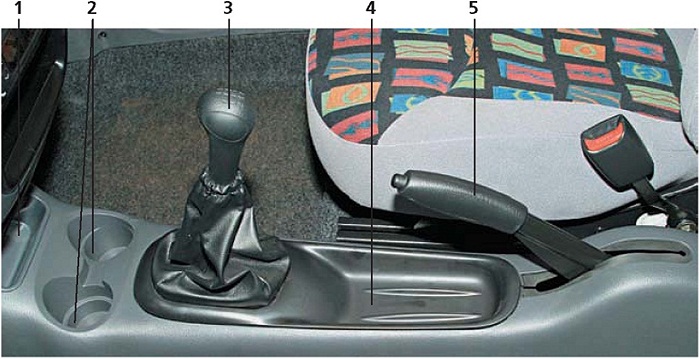

Расположение органов управления автомобилем и
оборудования салона на облицовке туннеля пола (водительское сиденье для
наглядности снято):
1 — ниша для мелких вещей; 2 — подстаканники; 3 — рычаг переключения
передач (на автомобиле с механической коробкой передач) *; 4 — ниша для
мелких вещей; 5 — рычаг стояночного тормоза
* На автомобиле с автоматической коробкой передач здесь расположен рычаг
выбора передач.
