3.    ...и снимите крышку корпуса.

ПРИМЕЧАНИЕ









...снимите наливную горловину бачка омы- вателя стекла. Для этого, слегка покачивая, потяните горловину вертикально вверх. Гор­ловина установлена в отверстии бачка с на­тягом и уплотнена резиновым кольцом.





4.    Отсоедините колодку от цоколя лампы.

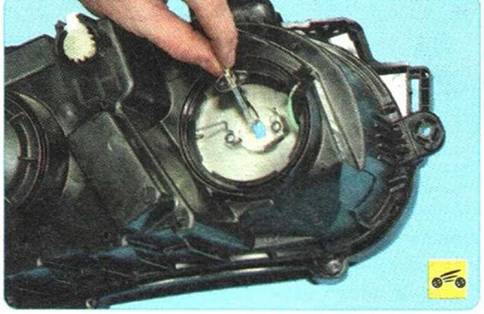

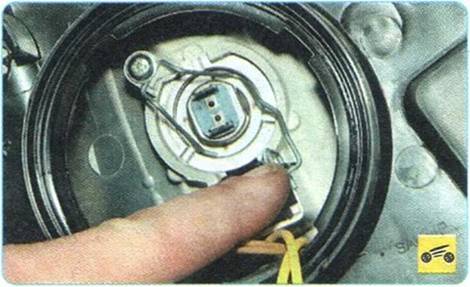

5.   Выведите пружинный фиксатор из-под крючка на отражателе и откиньте фиксатор.





6.    Извлеките лампу ближнего света.

ПРЕДУПРЕЖДЕНИЕ

Не касайтесь пальцами колбы лампы, так как из-за высокой температуры колбы любые загрязнения поверхности (например, отпе­чатки пальцев) сгорают в процессе работы, оставляя почернения. Это ведет к локальным повышениям температуры колбы, которые могут стать причиной ее разрушения. При установке следует держать колбу лампы чи­стой салфеткой (или в чистых перчатках), а при случайном соприкосновении - тща­тельно протереть колбу тканью (например, из микроволокна), не оставляющей волокон.





7.     Вставьте новую лампу в отражатель и зафиксируйте держателем.

8.     Установите на место крышку.

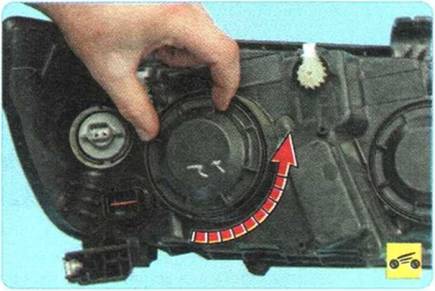

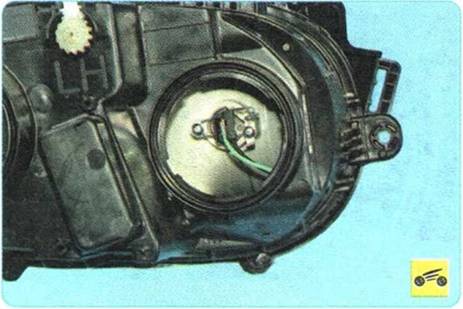

9.      Для замены лампы дальнего света

поверните против часовой стрелки...









11.    Отсоедините от лампы дальнего све­та колодку жгута проводов.

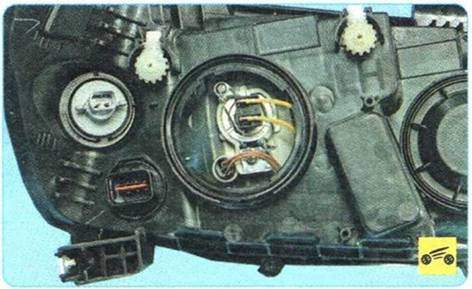

12.  Выведите пружинный фиксатор из-под крючка на отражателе и откиньте фиксатор.





13.    Извлеките из блок-фары лампу.

ПРЕДУПРЕЖДЕНИЕ___________________________________

Не касайтесь пальцами колбы лампы, так как из-за высокой температуры колбы любые загрязнения поверхности (например, отпе­чатки пальцев) сгорают в процессе работы, оставляя почернения. Это ведет к локальным повышениям температуры колбы, которые могут стать причиной ее разрушения. При установке следует держать колбу лампы чи­стой салфеткой (или в чистых перчатках), а при случайном соприкосновении тщатель­но протереть колбу салфеткой (например, из микроволокна), не оставляющей волокон.

14.   Установите новую лампу в держатель, присоедините к лампе колодку жгута про­водов и установите лампу в отражатель.

15.   Установите крышку на место.

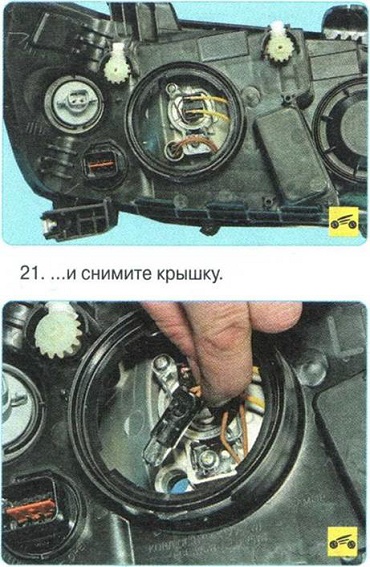

16.   Для замены лампы переднего ука­зателя поворота поверните против часо­вой стрелки...







18.  Слегка вдавите лампу в патрон, по­верните против часовой стрелки и извлеки­те ее из патрона.









19.   Вставьте в патрон новую лампу и ус­тановите патрон на место.





20.   Для замены лампы переднего габа­ритного огня поверните против часовой стрелки...

















22.        Вытяните патрон лампы из гнезда в отражателе.





23.        Выньте из патрона бесцокольную лампу.

24.     Вставьте в патрон новую лампу и ус­тановите патрон на место.

25.     Установите на место крышку.

Для замены лампы бокового фонаря указателя поворота выполните следую­щие операции.

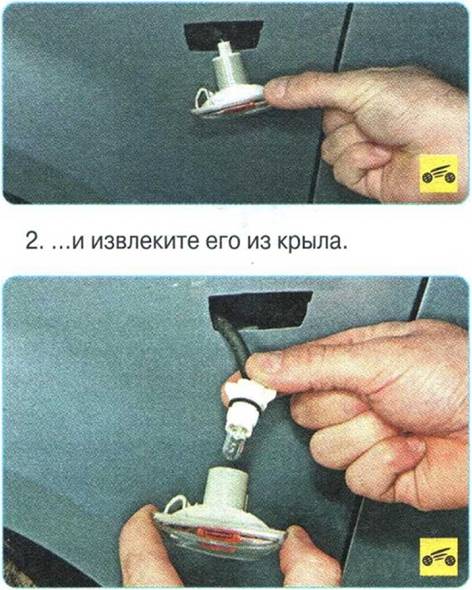

1.     Сдвиньте фонарь указателя поворота вперед...





3.    Поверните патрон лампы против часо­вой стрелки и извлеките его из фонаря ука­зателя.





4.     Выньте лампу из патрона.





5.     Вставьте новую лампу в патрон, а па­трон в корпус указателя.

6.     Установите боковой фонарь указателя поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

ПРИМЕЧАНИЕ

Работа показана на примере автомобиля с кузовом седан. На автомобиле с кузовом хэтчбек (отличается только форма фонаря) работу выполняют аналогично.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Откройте крышку багажника.













3.   Выверните два винта крепления фона­ря к кузову.









5.        ...и, выведя направляющие штыри из отверстий, отведите его от кузова.

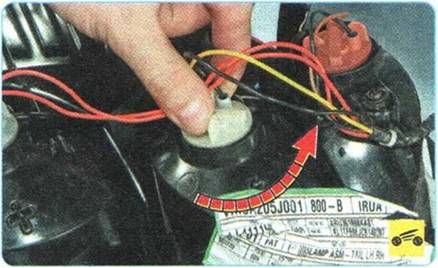

6.   Поверните патрон лампы против часо­вой стрелки...









8.  Слегка вдавите лампу в патрон, повер­ните против часовой стрелки и выньте ее из патрона.









10.         Аналогично замените остальные лампы.

11.  Установите фонарь в порядке, обрат­ном снятию.









Для замены лампы фонаря освещения номерного знака выполните следующие операции.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

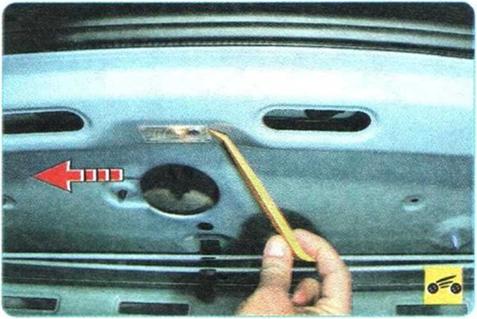

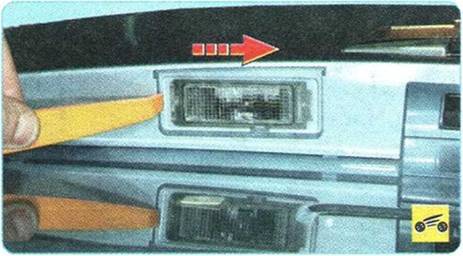

2.    Отожмите корпус фонаря в направле­нии стрелки. При этом удерживающий вы­ступ на корпусе фонаря выйдет из зацепле­ния с кромкой отверстия в накладке крышки багажника.

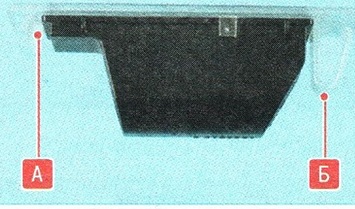

Так расположены элементы крепления на корпусе фонаря освещения номерного знака: А - удерживающий выступ; Б - упру­гий фиксатор.









3.    Извлеките фонарь из отверстия в на­кладке.





4.    Поверните против часовой стрелки па­трон и выньте его из корпуса фонаря.

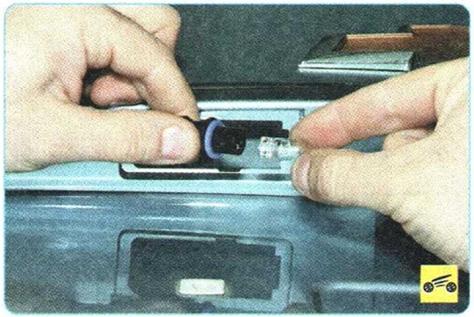

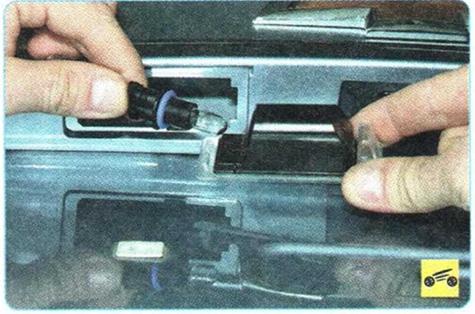

5.      Вытяните из патрона бесцокольную лампу.

6.      Вставьте новую лампу.

7.      Установите фонарь в порядке, обрат­

ном снятию.

Для замены лампы плафона освеще­ния салона надо вынуть плафон из наклад­ки обивки крыши. Однако при этом можно повредить пластиковые фиксаторы плафо­на и поцарапать поверхность накладки. По­этому для замены лампы удобнее снять на­кладку в сборе с плафоном, для этого вы­полните следующие операции.

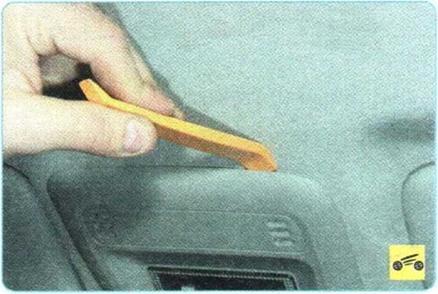

1. Подденьте задний край накладки обив­ки крыши...























4.    Вставьте новую лампу.

5.    Установите накладку в обратном по­рядке.

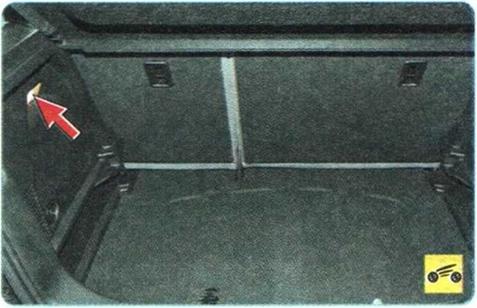

Для замены лампы плафона освеще­ния багажника выполните следующие операции.

ПРИМЕЧАНИЕ

Работа показана на примере автомобиля с кузовом седан. На автомобиле с кузовом хэтчбек работу выполняют аналогично...





1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.     Отожмите корпус фонаря в направле­нии стрелки. При этом удерживающий вы­ступ на корпусе фонаря выйдет из зацепле­ния с кромкой отверстия в кузове.

3.     Вытяните лампу из пружинных контак­тов.





4.     Вставьте новую лампу.

5.     Установите фонарь на место.
