1.    В салоне автомобиля снимите обли­цовку тоннеля пола (см. «Снятие и установ­ка облицовки тоннеля пола», с. 280).





2.    Полностью ослабьте натяжение перед­него троса привода стояночного тормоза, для чего свинтите регулировочную гайку до самого конца резьбового наконечника троса.





3.      Снимите рычаг привода стояночного тормоза (см. «Снятие и установка рычага привода стояночного тормоза», с. 209).

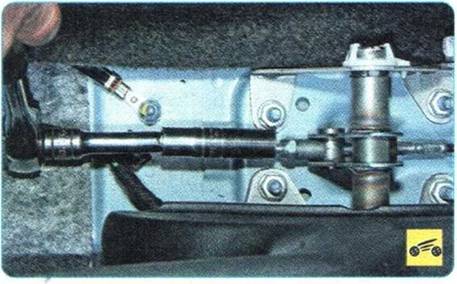

4.      Полностью свинтите регулировочную гайку (показана на фото стрелкой) с резь­бового наконечника троса и извлеките пе­редний трос привода стояночного тормоза из направляющей рычага.

5.      Установите передний трос привода стояночного тормоза и снятые детали в по­рядке, обратном снятию.

6.      Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стоя­ночного тормоза», с. 209).

Для замены заднего троса привода сто­яночного тормоза выполните следующее.

Вам потребуются: торцовая головка «на 13», ключ для гаек крепления колес, пассатижи.

1.      Включите I передачу в механической коробке передач или установите рычаг се­лектора управления автоматической ко­робкой передач в положение «Р» (парковка) и установите упорные бруски под передние колеса.

2.      В салоне автомобиля снимите обли­цовку тоннеля пола (см. «Снятие и установ­ка облицовки тоннеля пола», с. 280).





3.      Полностью ослабьте натяжение перед­него троса привода стояночного тормоза, для чего свинтите регулировочную гайку до самого конца резьбового наконечника троса.

4.      Вывесите заднее колесо и установите на опору заднюю часть автомобиля со сто­роны заменяемого заднего троса. Снимите заднее колесо.

5.      Снимите тормозной барабан (см. «Снятие и установка тормозного бараба­на», с. 205).





6.   Снимите тормозные колодки (см. «За­мена тормозных колодок тормозного меха­низма заднего колеса», с. 206).

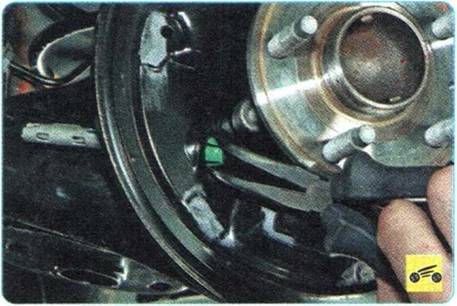

8.   ...и протолкните фиксатор в отверстие щита тормоза.

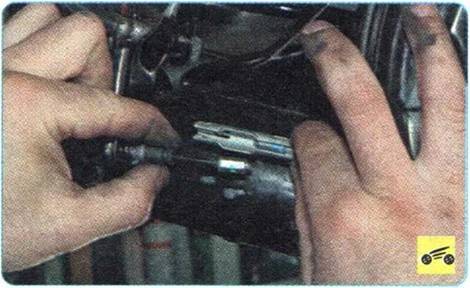

9.   Сдвиньте заднюю часть троса немного вперед, чтобы наконечник передней части троса оказался напротив окна в соедини­тельной муфте...









11.   ...и снимите заднюю часть троса, из­влекая ее из отверстия в щите тормоза.

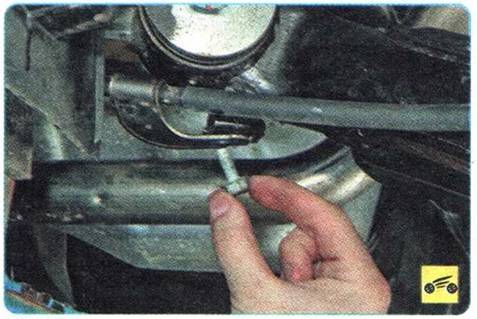

12.       Выверните болт крепления крон­штейна оболочки передней части троса к рычагу задней подвески...













15.     ...и извлеките переднюю часть троса из кронштейна на рычаге.

16.     Снимите рычаг привода стояночного тормоза (см. «Снятие и установка рычага привода стояночного тормоза», с. 209).





17.     Отсоедините наконечник передней части троса от уравнителя, выведя его из нижней прорези в уравнителе.





18.      Извлеките уплотнитель оболочки пе­редней части троса из отверстия в основа­нии кузова и снимите ее, вытягивая из это­го отверстия вниз, под автомобиль.

19.      Аналогично снимите задний трос при­вода стояночного тормоза с правой стороны.

20.      Установите задние тросы привода стояночного тормоза в порядке, обратном снятию.

21.      Отрегулируйте стояночную тормоз­ную систему (см. «Регулировка привода стояночного тормоза», с. 209).
