Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 9

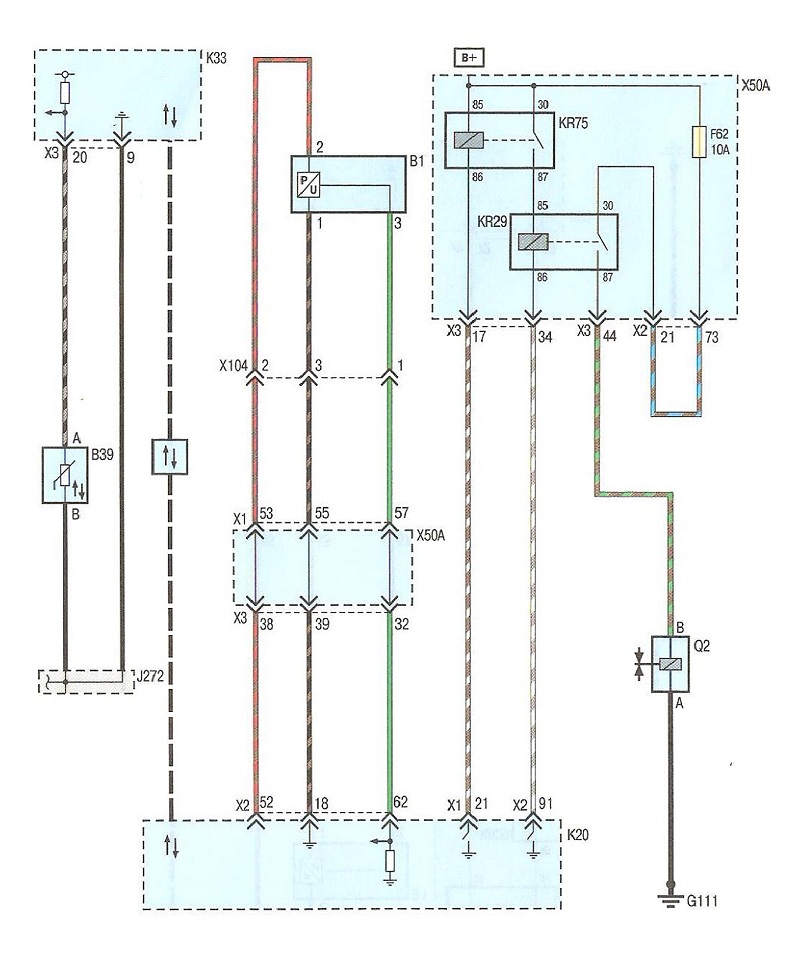

Схема 29а. Компрессор кондиционера

Схема 29б. Компрессор кондиционера (вариантное исполнение)





Схема 30. Система кондиционирования



Схема 31. Электровентиляторы системы отопления (кондиционирования) и вентиляции салона
