Chevrolet Cruze. СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ - ЧАСТЬ 5





Схема 12. Система круиз-контроля

Схема 13. Прикуриватель и розетка для подключения дополнительного оборудования

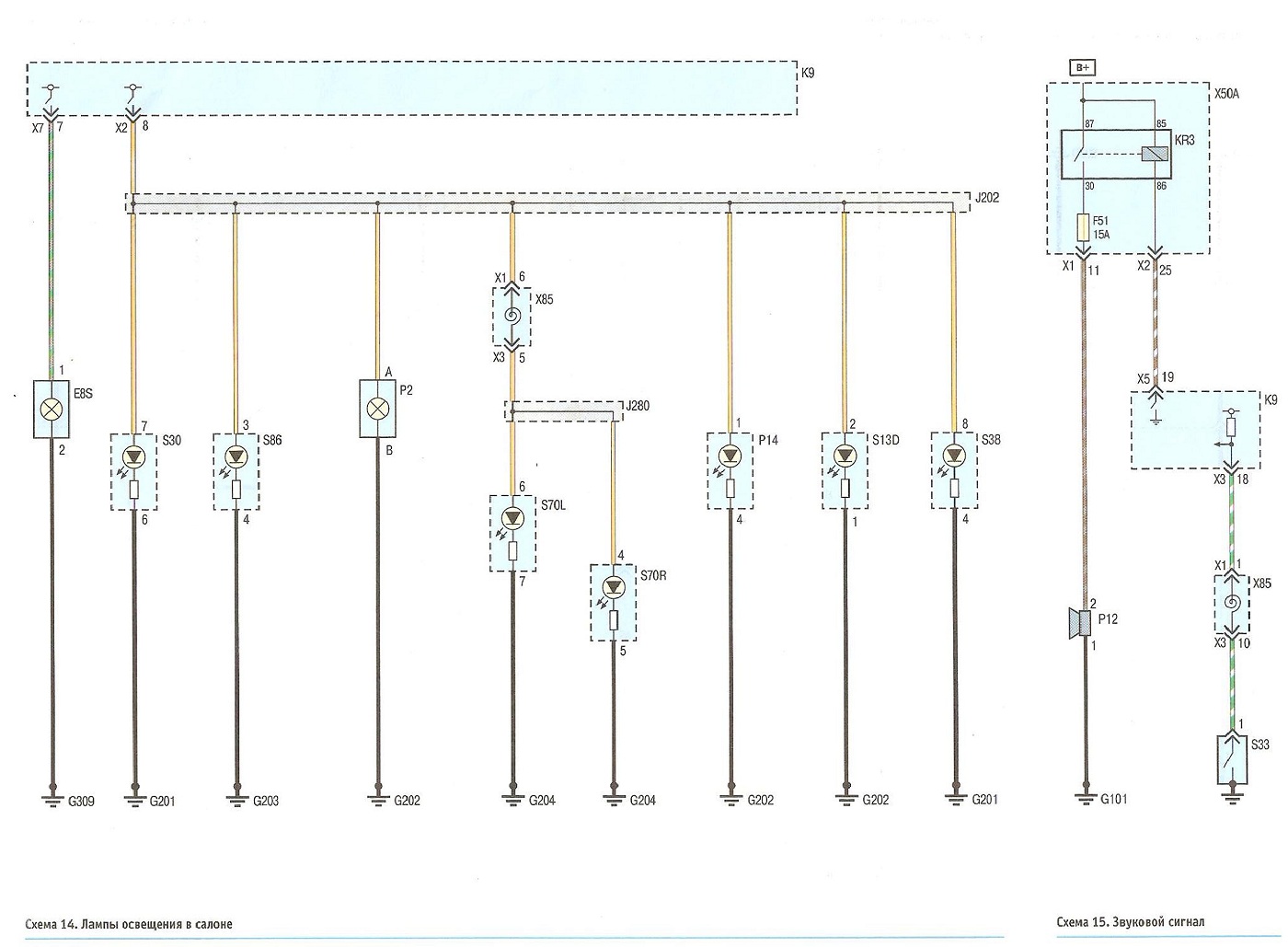

Схема 14. Лампы освещения в салоне

Схема 15. Звуковой сигнал

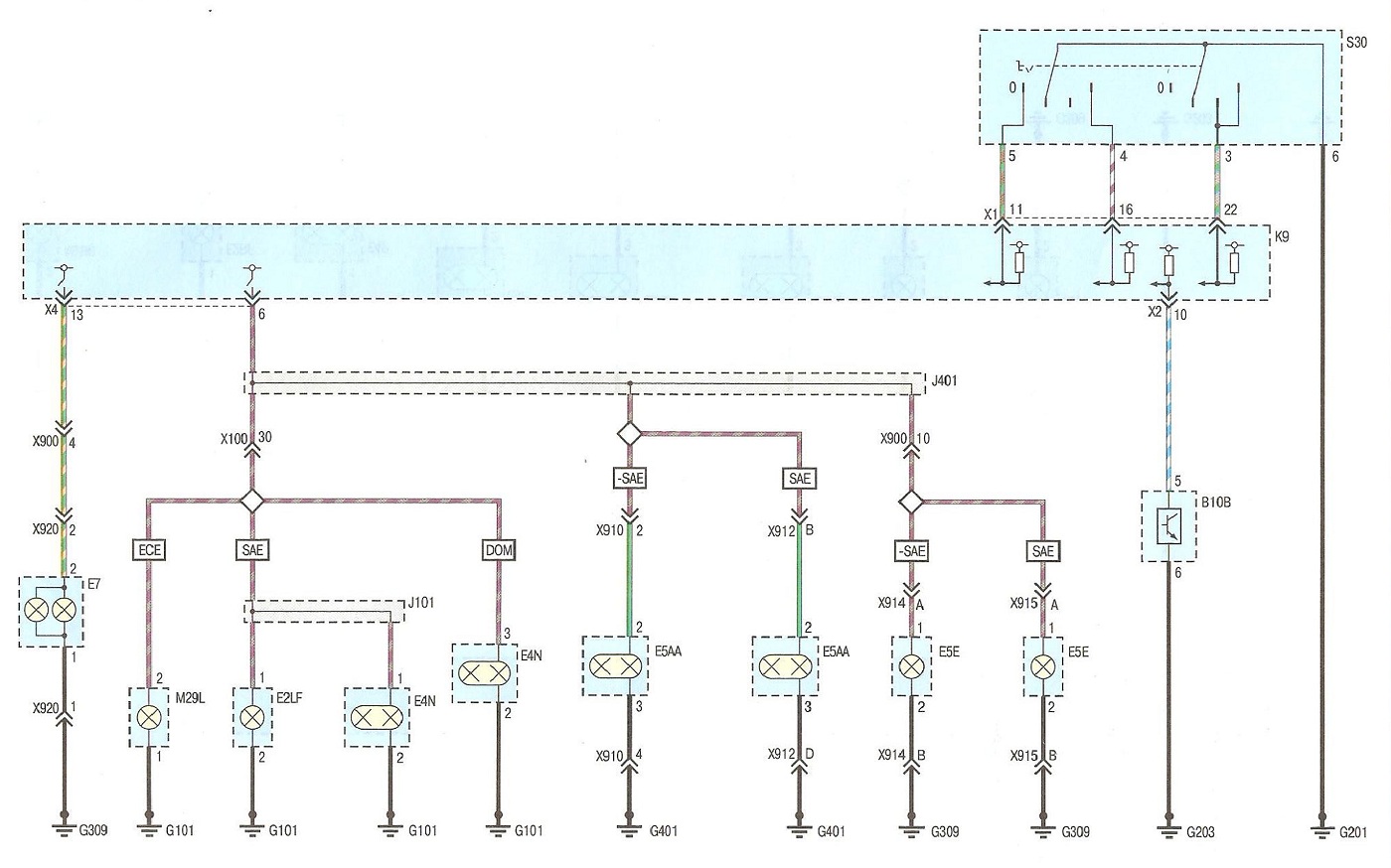

Схема 16а. Наружное освещение автомобиля
