Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПАССИВНОЙ БЕЗОПАСНОСТИ





Вам потребуются: ключи TORX T20, «на 10» и «на 7», отвертка с крестообраз­ным лезвием.

ПРЕДУПРЕЖДЕНИЯ__________________

После отсоединения провода от клеммы «минус» аккумуляторной батареи необхо­димо подождать не менее 10 секунд, толь­ко после этого можно приступить к снятию блока управления системой пассивной безопасности.

Разборка блока управления системой пас­сивной безопасности запрещается.

Не допускается падение блока управления и попадание в него воды и масла.

Не допускается воздействие на блок темпе­ратуры выше 95 "С.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.      Выверните слева и оправа два болта в задней части облицовки.

ПРИМЕЧАНИЕ______________________

На фото показан винт левого крепления зад­ней части облицовки тоннеля пола, винт пра­вого крепления расположен симметрично относительно продольной оси автомобиля и на фотографии не виден.





3.   Выверните два винта крепления облицов­ки тоннеля пола в основании подстаканника.









5.   ...снимите рамку чехла рычага управле­ния коробкой передач из гнезда декоратив­ной накладки тоннеля пола.





6.   Выверните чехол наизнанку и поднимите его по рычагу.

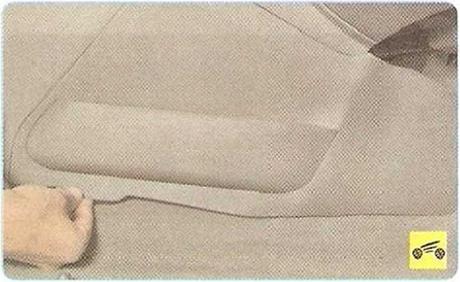

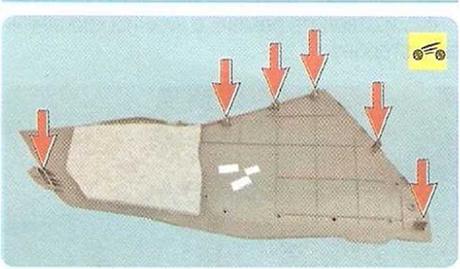

7.   Преодолевая сопротивление пластмас­совых фиксаторов...













10....снимите боковую панель облицовки тоннеля пола.





11.Аналогично снимите левую боковую па­нель облицовки тоннеля пола.





12.   Выверните два болта крепления пе­пельницы к облицовке тоннеля пола...









14. Выверните два болта верхнего креп­ления передней части облицовки к панели приборов...





15. ...и два болта нижнего крепления слева и справа.









17.  ...и разъедините колодки жгута прово­дов тоннеля пола.

18.    Поднимите вверх рычаг стояночного тормоза...








20.   Отверните две гайки крепления элек­тронного блока управления со стороны во­дителя.

21.   Аналогично отверните две гайки креп­ления электронного блока управления со сто­роны переднего пассажира.






22.   Отсоедините колодки жгутов проводов и снимите электронный блок управления.

23.   Установите электронный блок управле­ния системой пассивной безопасности и все детали в порядке, обратном снятию.
