Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛЯ ПОЛА



Облицовка тоннеля пола состоит из четырех частей: собственно облицовки, двух панелей (левой и правой) и декоративной накладки.


Вам потребуются: ключ «на 7», отверт­ка с крестообразным лезвием.



1.   Выверните два болта в задней части об­лицовки слева и справа.

ПРИМЕЧАНИЕ_________________

На фото показан левый винт крепления зад­ней части облицовки тоннеля пола, правый винт расположен симметрично относитель­но продольной оси автомобиля и на фотогра­фии не виден.

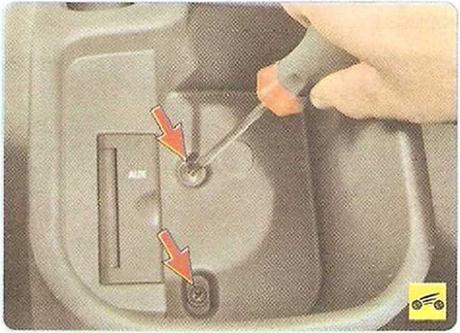

2.  Выверните два винта крепления облицов­ки тоннеля пола в основании подстаканника.

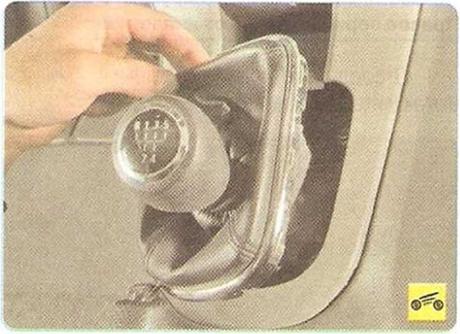

4.    ...извлеките рамку чехла рычага управле­ния коробкой передач из гнезда декоратив­ной накладки тоннеля пола.

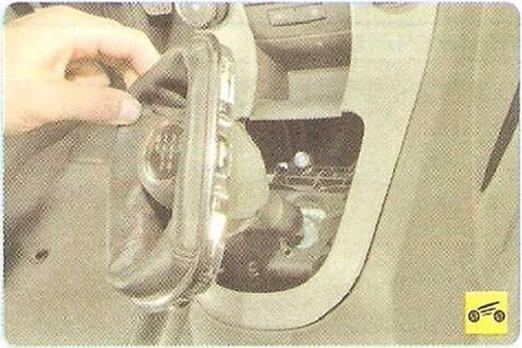

5.     Выверните чехол наизнанку и поднимите его по рычагу





6.     Преодолевая сопротивление пластмас­совых фиксаторов...

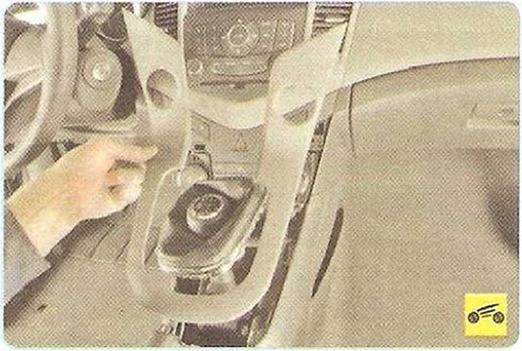

7.     ...снимите декоративную накладку тонне­ля пола.



8.     Преодолевая сопротивление фиксаторов.






9.    ...снимите боковую панель облицовки тон­неля пола.





10.   Аналогично снимите левую боковую па­нель облицовки тоннеля пола.

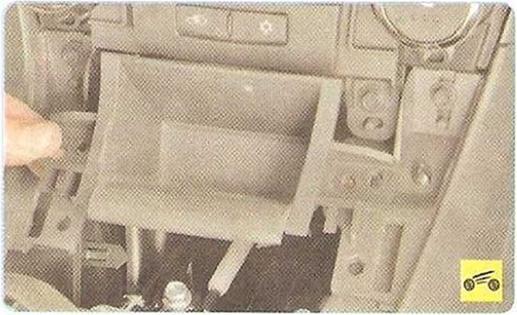

11. Выверните два болта крепления пе­пельницы к облицовке тоннеля пола...









13.    Выверните два болта верхнего крепле­ния передней части облицовки к панели при­боров...





14.     ...и два болта нижнего крепления слева и справа.









16.       ...и разъедините колодку жгута проводов тоннеля пола.

17.       Поднимите вверх рычаг стояночного тормоза...





18.       ...и снимите облицовку.

19.       Установите облицовку тоннеля пола в порядке, обратном снятию.
