АВТОМОБИЛЬНАЯ АУДИОСИСТЕМА

ОСОБЕННОСТИ УСТРОЙСТВА

Завод-изготовитель устанавливает на авто­мобили Chevrolet Cruze аудиосистему, вклю­чающую в себя радиоприемник с возможнос­тью приема радиосигнала диапазонов AM и FM и проигрыватель компакт-дисков фор­матов CD и MP3. Кроме этого в аудиосистему может быть встроена навигационная система.

Акустическая система состоит из двух ши­рокополосных динамиков, установленных в дверях, двух высокочастотных динамиков, размещенных в облицовках передних стоек, а также усилителя сигнала антенны.

Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ГОЛОВНОГО УСТРОЙСТВА АУДИОСИСТЕМЫ



Вам потребуются: отвертка с плоским лезвием и ключ «на 7».

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.        Снимите блок управления системой отопления, кондиционирования и вентиляции салона







3.     Выверните два болта крепления панели управления аудиосистемой и отведите ее от панели приборов, преодолевая сопротивле­ние пружинных держателей.









5.      ...и отсоедините колодку жгута проводов от панели управления.






6.      Снимите панель управления аудиосис­темой.

. .

7.      Выверните два бол га крепления корпуса информационного дисплея к панели приборов.






8.     Подденьте края корпуса информационно­го дисплея и, преодолевая сопротивление держателей, отведите его от панели приборов.





9.  Отожмите фиксатор, отсоедините колодку жгута проводов от информационного дисплея...





10.         ...и снимите дисплей с корпусом.

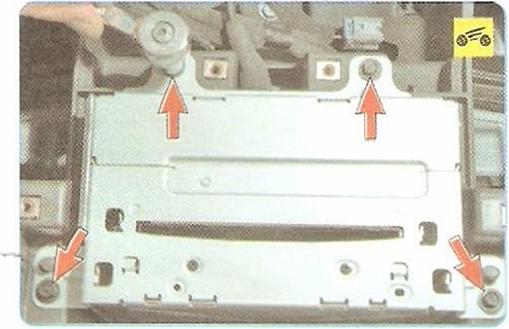

11.  Выверните четыре болта крепления го­ловного устройства аудиосистемы...





12.  ...и выньте его из гнезда панели при­боров.

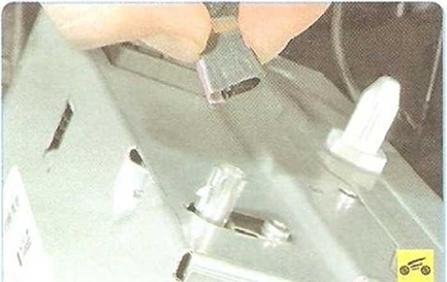

13. Отожмите фиксатор и отсоедините про­вод антенны.





14. Откиньте фиксатор..

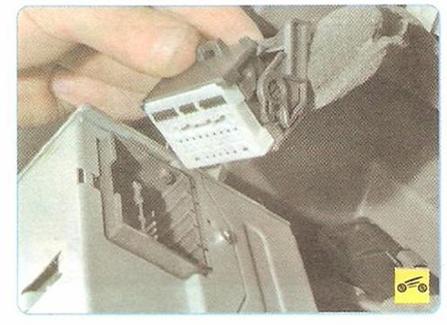

15. ...отсоедините колодку жгута проводов от головного устройства аудиосистемы и сни­мите его.

16. Установите головное устройство аудио­системы и все снятые детали в порядке, об­ратном снятию.
