Chevrolet Cruze. ЗАМЕНА МОТОРЕДУКТОРА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО ОКНА

Вам потребуются: ключ «на 12» и от­вертка с плоским лезвием.

I.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.      При снятии рычагов пометьте на ветро­вом стекле любым способом (например, скотчем) место нахождения правой и левой щеток в исходном положении стеклоочисти­теля. Это необходимо для того, чтобы при об­ратной установке обеспечить работу щеток r требуемой зоне ветрового стекла.




3.      Снимите рычаги с осей поводка трапе­ции стеклоочистителя

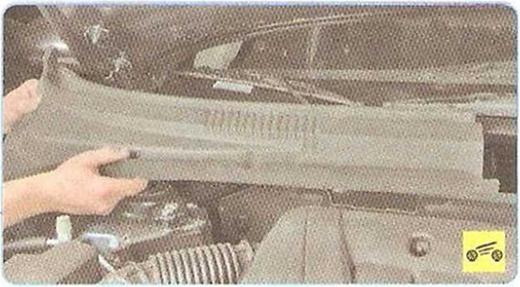

5.     ...и левую части решетки короба воздухо- притока

.

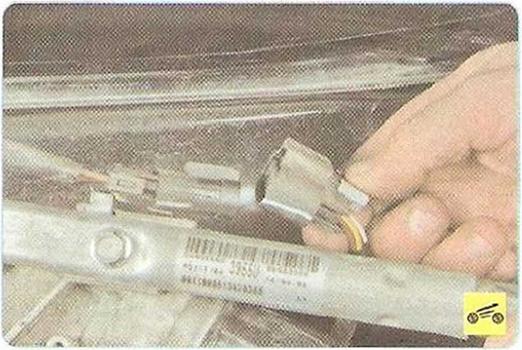

6.      Сожмите фиксатор колодки жгута про­водов...





7.      ...и отсоедините колодку от моторедукто­ра стеклоочистителя.





8.       Выверните три болта крепления трапе­ции стеклоочистителя к кузову.

9.          Извлеките трапецию стеклоочистителя (рис. 10.8).



10.    Отверните гайку крепления кривошипа.







Рис. 10.8. Механизм стеклоочистителя: 1,4,7 - отверстия крепления трапеции стеклоочистителя к кузову; 2 - ко­лодка жгута проводов моторедуктора; 3 - каркас механизма; 5, И - рычаги оси поводка; б, 10 - тяги стеклоочисти­теля; 8 - редуктор; 9 - электродвигатель

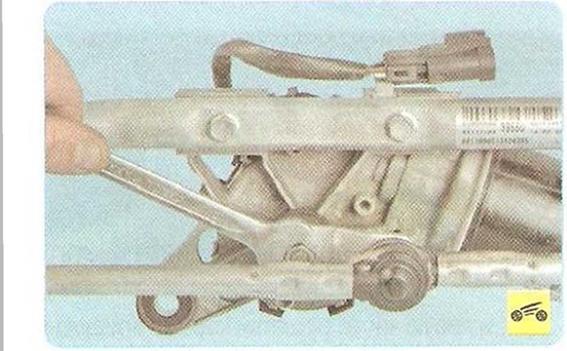

11.   ...и два болта крепления моторедуктора к трапеции.





12.   Запомнив положение, в котором криво­шип устанавливают на вал моторедуктора, снимите моторедуктор с трапеции стекло­очистителя.

13.   Установите моторедуктор и все детали в порядке, обратном снятию.
