Для замены лампы бокового фонаря указателей поворота выполните следую­щие операции.

1.            Отсоедините провод от клеммы «минус» аккумуляторной батареи.

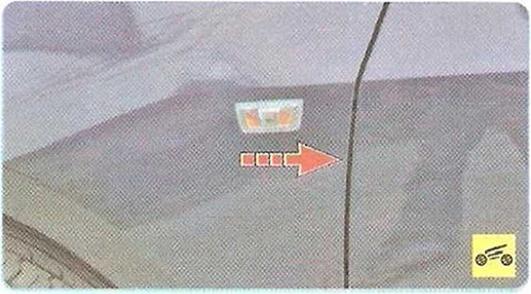

2.            Сдвиньте фонарь назад...

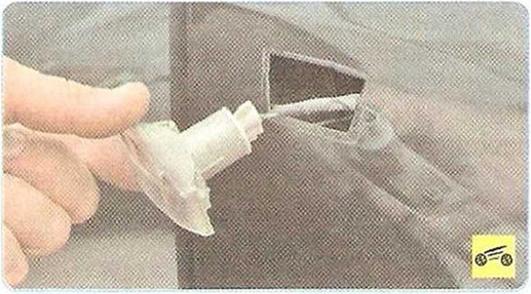

3.            ...и, преодолевая сопротивление пружин­ного фиксатора, извлеките eго из отверстия в крыле.

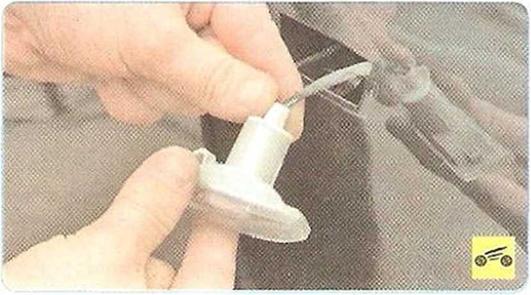

4.            Поверните патрон лампы против часовой стрелки...





5.             ...и извлеките его из корпуса фонаря.





6.              Извлеките лампу из патрона.

7.              Вставьте новую лампу в патрон, а патрон в корпус фонаря.

8.              Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены лампы заднего стоп-сигна­ла и габаритного огня в заднем фонаре, расположенном на крыле, выполните следую­щие операции.

1.              Отсоедините провод от клеммы «минус» аккумуляторной батареи.

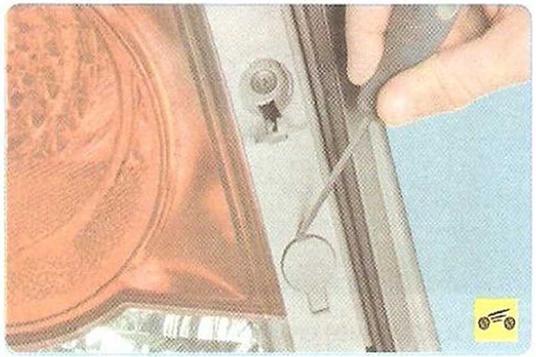

2.               Подденьте отверткой...

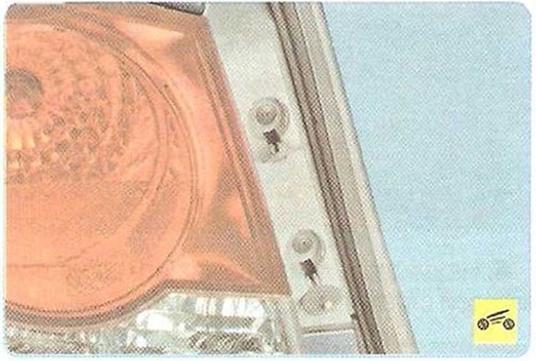

3.              ...и отведите в сторону заглушки винтов крепления заднего фонаря.









4.               Выверните два винта крепления фонаря к кузову...

..и отведите фонарь в сторону.





6.            Поверните патрон лампы против часовой стрелки...





7.            ...и извлеките его из фонаря.

8.           Нажмите на лампу, поверните ее против часовой стрелки...






9.                 ...и извлеките лампу из патрона.

10.       Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

11.       Установите патрон и задний фонарь в порядке, обратном снятию.
