Chevrolet Cruze. РЕМОНТ СТАРТЕРА - ЧАСТЬ 1

Перед разборкой стартера убедитесь в его исправности путем следующих простых проверок.

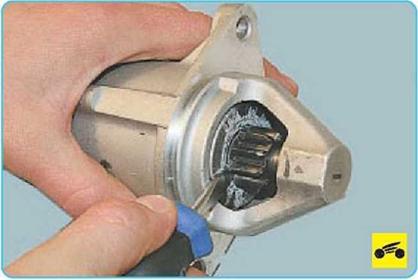

1.   С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

ступицы муфты в направлении вращения яко­ря и не должна проворачиваться в противопо­ложном направлении.

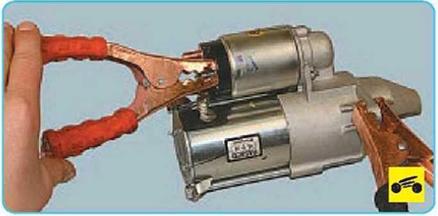

3.     Соедините проводами для «прикурива­ния» клемму «минус» снятой с автомобиля ак­кумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым - к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта при­вода. В противном случае тяговое реле под­лежит замене.

4.     Отсоедините провод от управляющего вывода тягового реле и подсоедините к ни­жнему контактному болту тягового реле. Ро­тор стартера должен начать вращаться с час­тотой более 6000 мин. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 10», «на 13», торцовые головки TORX Е5, TORX Е7, от­вертки с плоским и крестообразным лез­вием, пассатижи с узкими губками, моло­ток, тестер, штангенциркуль.

1 Отверните гайку крепления шины к кон­тактному болту тягового реле...

3. Выверните три болта крепления тягового реле к крышке со стороны привода...

5.    Выверните два стяжных болта...

6.    ...и разъедините статор и крышку со сто­роны привода.

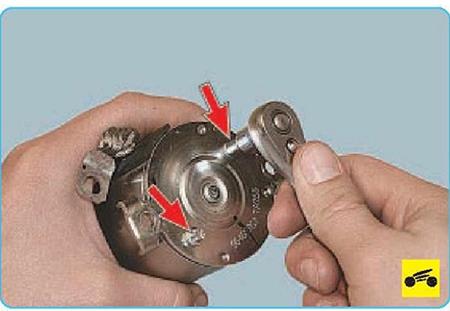

7.    Выверните два болта крепления крышки со стороны коллектора...

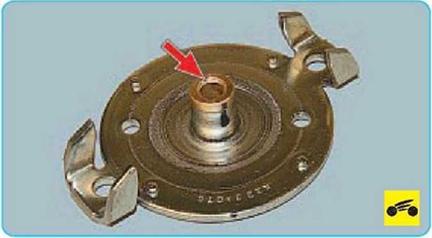

9.   Осмотрите крышку со стороны коллекто­ра. Если втулка в крышке изношена или на ней появились задиры, раковины и другие дефек­ты, необходимо заменить втулку или крышку в сборе с втулкой.

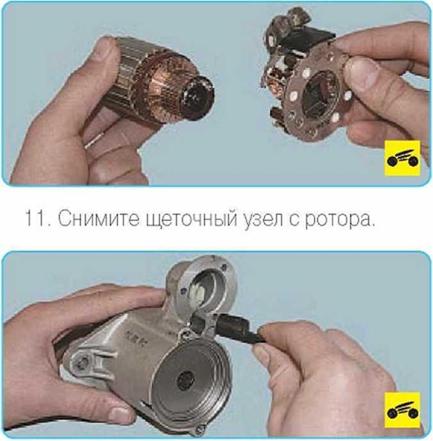

10.    Извлеките из статора ротор в сборе со щеточным узлом.

12.    Извлеките из крышки со стороны при­вода опору рычага привода стартера.

13.    Снимите маслоотражательную крышку планетарного механизма...
