Руководство | Chevrolet Cruze. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ СЦЕПЛЕНИЯ

Педаль сцепления снимают для замены пластмассовых втулок ее оси и втулки пальца вилки толкателя главного цилиндра привода выключения сцепления при появлении скрипа, заедания или увеличенном люфте, а также для замены поврежденной возвратной пружины.

Вам потребуются: ключ «на 12», торцовая головка «на 12», пассатижи.

Отсоедините от педали сцепления толкатель главного цилиндра привода выключения сцепления. Для этого пассатижами снимите стопорную шайбу пальца вилки толкателя...

2. ...и извлеките палец из отверстий вилки и педали.

3. Отверните две гайки крепления главного цилиндра привода выключения сцепления к кронштейну педали сцепления.

4. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка...

ПРИМЕЧАНИЕ

В этих местах кронштейн педали сцепления крепится к щиту передка.

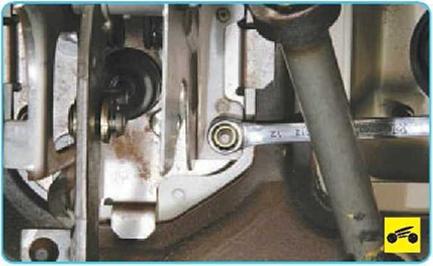

5. . ..гайку крепления к кронштейну усилителя панели приборов...

6. ...и снимите педаль сцепления в сборе с кронштейном.

Так выглядит педаль привода выключения сцепления, снятая с автомобиля.

7. Удерживая ключом ось педали от проворачивания, вторым ключом отверните гайку оси и извлеките ось педали из отверстий кронштейна, затем снимите педаль с кронштейна.

8. При необходимости снимите возвратную пружину, выведя ее отогнутые концы из отверстий кронштейна.

9. Снимите с педали втулку пальца вилки толкателя...

10...и две втулки оси.

ПРЕДУПРЕЖДЕНИЕ___________

При установке педали сцепления проследите за тем, чтобы паз рычага педали вошел в зацепление с возвратной пружиной.

11. Установите педаль сцепления и все остальные детали в порядке, обратном снятию.
