Chevrolet Cruze. ПРОВЕРКА И ЗАМЕНА ПНЕВМОКАМЕРЫ ПРИВОДА ЗАСЛОНКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ F16D

Вам потребуются: ключ TORX ТЗО, отвертка, медицинский шприц.

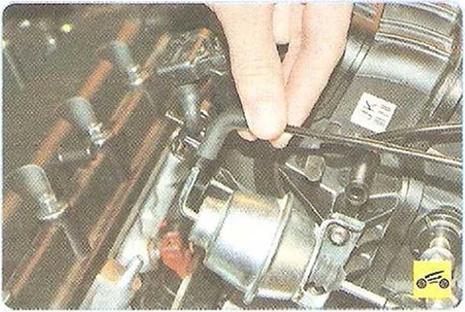

1. Снимите шланг подвода разрежения со штуцера электромагнитного клапана.

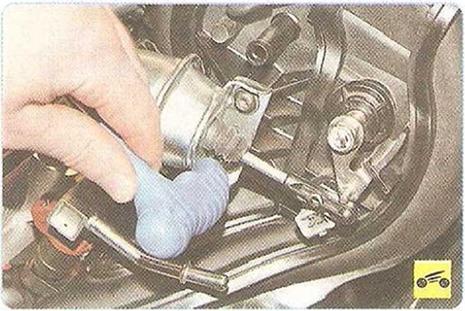

2. Наденьте шланг на шприц и создайте разрежение в полости пневмокамеры привода заслонки впускной трубы. Если при этом шток пневмокамеры останется неподвижным, замените ее.

3. Снимите вакуумный шланг со штуцера пневмокамеры.

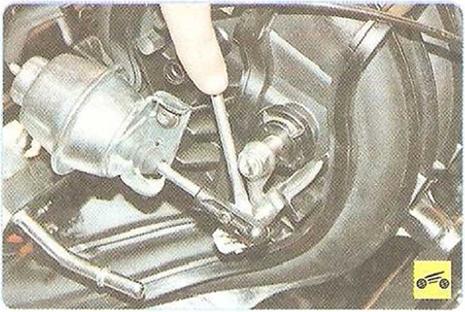

6. Выверните два болта крепления пневмокамеры к впускной трубе...

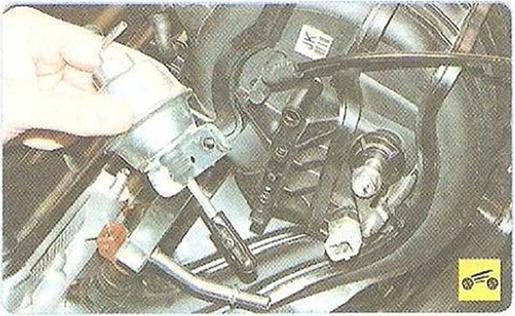

7. ...и снимите пневмокамеру.

ПРИМЕЧАНИЕ

8. Установите пневмокамеру в порядке, обратном снятию.

Chevrolet Cruze. СНЯТИЕ, ПРОВЕРКА И УСТАНОВКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА ПРИВОДА ЗАСЛОНКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ F16D

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отсоедините от штуцеров клапана шланги подвода и отвода разрежения.

4. Отожмите фиксатор крепления электромагнитного клапана к кронштейну вакуумного аккумулятора и снимите клапан.

5. Для проверки клапана присоедините к отводящему штуцеру клапана медицинский шприц (его используют в качестве насоса). Нажмите на плунжер шприца - в клапане должно создаваться давление (оно будет ощущаться по стремлению плунжера шприца вернуться в исходное положение). Затем подключите к выводам клапана источник постоянного тока напряжением 12 В - клапан должен открыться, а давление должно исчезнуть (плунжер шприца без сопротивления утопится до упора). В противном случае замените клапан.

6. Установите клапан в порядке, обратном снятию.
