Chevrolet Cruze. ЗАМЕНА ОПОР ПОДВЕСКИ СИЛОВОГО АГРЕГАТА ДВИГАТЕЛЯ F16D



Силовой агрегат установлен на четырех опорах с резиновыми подушками: двух опорах справа и слева, а также двух опорах спереди и сзади.

При растрескивании массива резины, от­слоении его от наружной втулки или при появ­лении трещин в кронштейнах замените опоры.

Вам потребуются: ключ «на 18» (два), домкрат или подобный грузоподъемный механизм.

1.

Вывесите переднюю часть автомобиля на опорах или поднимите автомобиль на подъемнике.

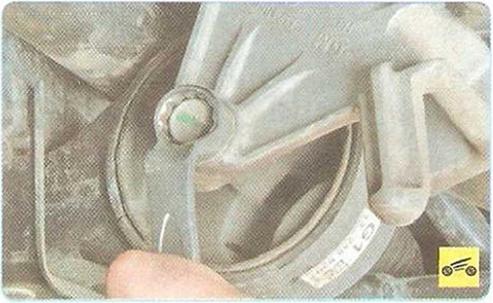

3.   Для замены подушки задней опоры ос­лабьте затяжку болта крепления подушки опо­ры подвески силового агрегата к кронштейну.





4.      Отверните две гайки болтов крепления подушки к подрамнику передней подвески и извлеките болты вверх.





5.      Выверните три болта крепления крон­штейна к картеру коробки передач.

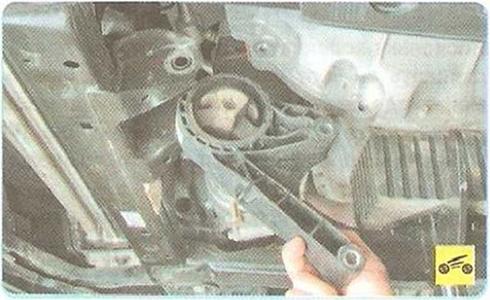

6.      Извлеките подушку опоры подвески си­лового агрегата в сборе с кронштейном дви­жением вперед и вправо по направлению движения автомобиля.





7.    Выверните болт крепления опоры к крон­штейну...

8.   ...и снимите кронштейн.

9.   Установите подушку задней опоры подве­ски силового агрегата в порядке, обратном снятию. Болт крепления опоры к кронштейну окончательно затягивайте после снятия опо­ры из-под двигателя.





10.   Для замены передней опоры подвес­ки силового агрегата выверните два болта крепления подушки опоры подвески силового агрегата к картеру коробки передач и один болт крепления к подрамнику.



12.    Установите переднюю опору подвески силового агрегата в порядке, обратном снятию.

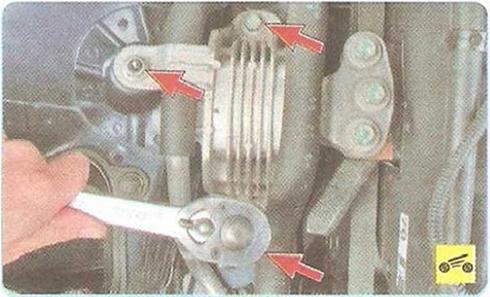

13.    Для замены правой опоры подвески силового агрегата выверните два болта и от­верните одну гайку крепления кронштейна опоры к крылу.





14.    Выверните три болта крепления правой опоры к кронштейну на двигателе...

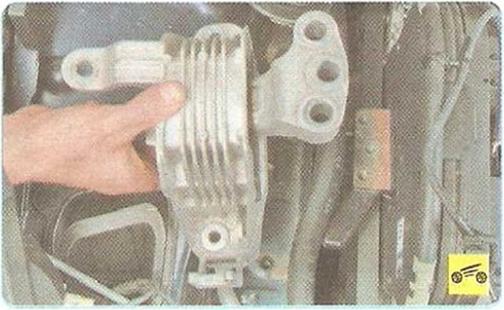

15.    ...и снимите кронштейн правой опоры двигателя.

ПРИМЕЧАНИЕ

Правая опора силового агрегата неразборная и заменяется в сборе с подушкой.

16.   Установите правую опору подвески си­лового агрегата в порядке; обратном снятию.

17.   Для замены подушки левой опоры под­вески силового агрегата снимите монтажный блок реле и предохранителей, расположен­ный в моторном отсеке

.

18.   Снимите аккумуляторную батарею

«Снятие и установка аккумуляторной бата­реи», с. 219).





19.       Выверните болты крепления подушки левой опоры к брызговику моторного отсека...

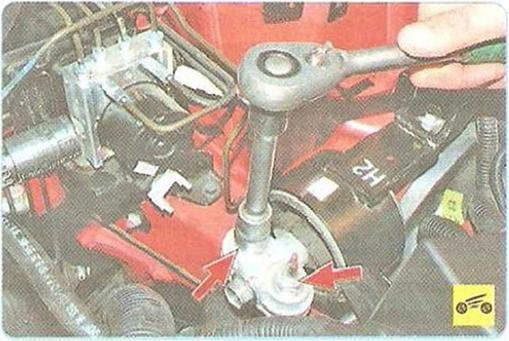

20.      ...выверните болт и отверните гайку шпильки крепления подушки левой опоры к кронштейну на коробке передач...

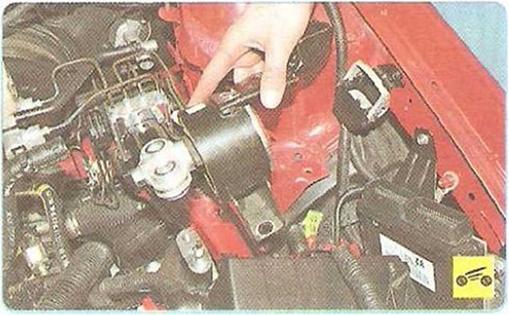

21.      ...а затем снимите подушку левой опоры подвески силового агрегата с автомобиля.





22.         Зажмите кронштейн подушки левой опоры в тиски, выверните болт кропления кронштейна к опоре...





23.     ...и снимите кронштейн с опоры.

24.     Установите подушку левой опоры двига­теля и все ранее снятые детали в порядке, об­ратном снятию.
