Chevrolet Lanos (2011+). Электросхемы - часть 5

Схема включения указателей поворотов и аварийной сигнализации: 1 - выключатель аварийной сигнализации; 2 - лампа подсветки выключателя; 3 - выключатель указателей поворотов в левом подрулевом переключателе; 4 - реле указателей поворотов и аварийной сигнализации; 5 - лампа левого бокового указателя поворота; 6 - лампа указателя поворота в левой блок-фаре; 7 - лампа указателя поворота в левом заднем фонаре; 8 - лампа правого бокового указателя поворота; 9 - лампа указателя поворота в правой блок-фаре; 10 - лампа указателя поворота в правом заднем фонаре

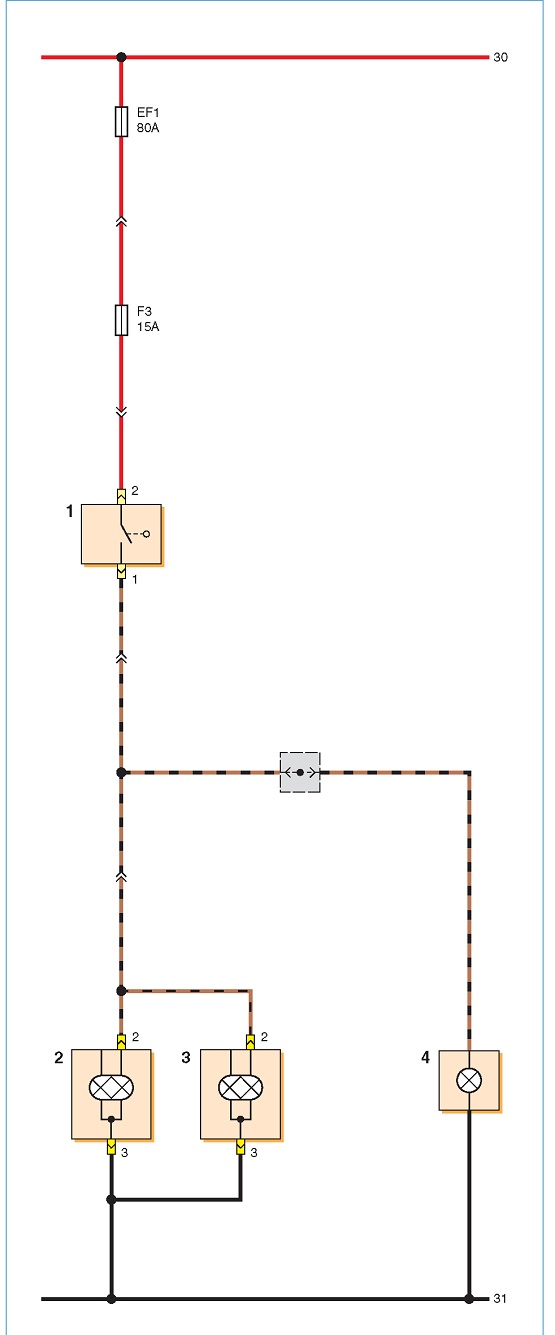

Схема включения сигналов торможения: 1 - выключатель сигналов торможения; 2 - лампа сигнала торможения/габаритного света в левом заднем фонаре; 3 - лампа сигнала торможения/габаритного света в правом заднем фонаре; 4 - дополнительный сигнал торможения

Схема соединений прикуривателя и лампы подсветки пепельницы: 1 - прикуриватель; 2 - лампа подсветки пепельницы

Схема соединений комбинации приборов (начало): 1 - комбинация приборов; 2 - тахометр; 3 - указатель температуры охлаждающей жидкости; 4 - указатель уровня топлива; 5 - сигнализатор резерва топлива; 6 - датчик указателя температуры охлаждающей жидкости; 7 - ЭБУ; 8 - датчик указателя уровня топлива; 9 - резистор (выключатель) сигнализатора резерва топлива



Схема соединений комбинации приборов (продолжение):
1 - комбинация приборов; 2 - спидометр; 3 - ЭБУ; 4 - датчик скорости автомобиля
