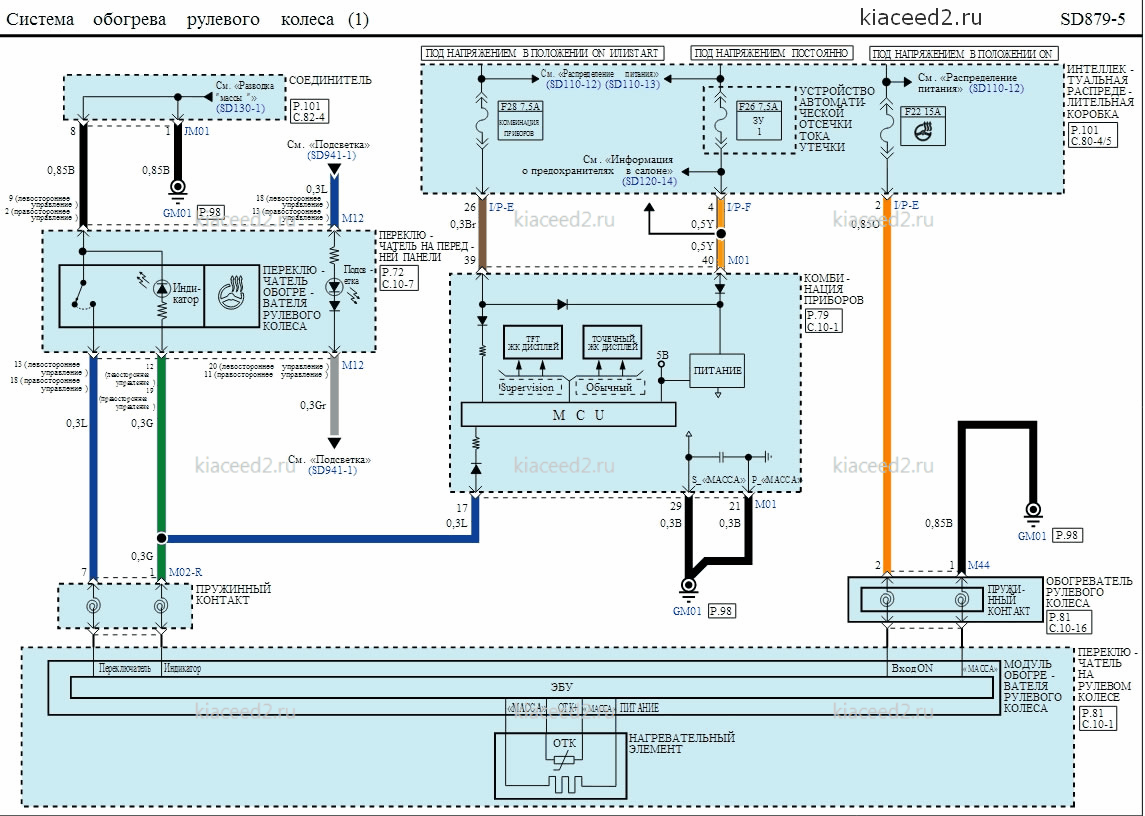

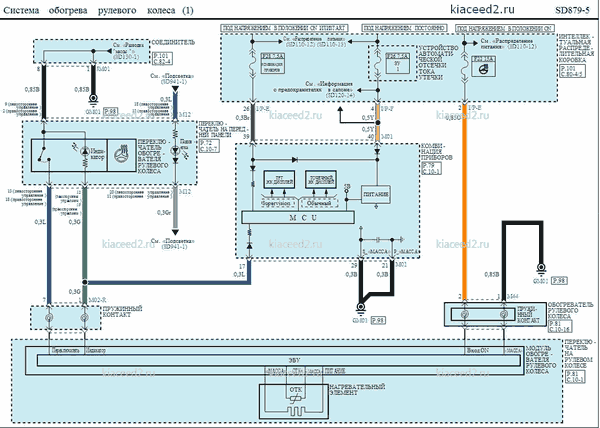

Kia Ceed. Электросхема - Обогрев рулевого колеса

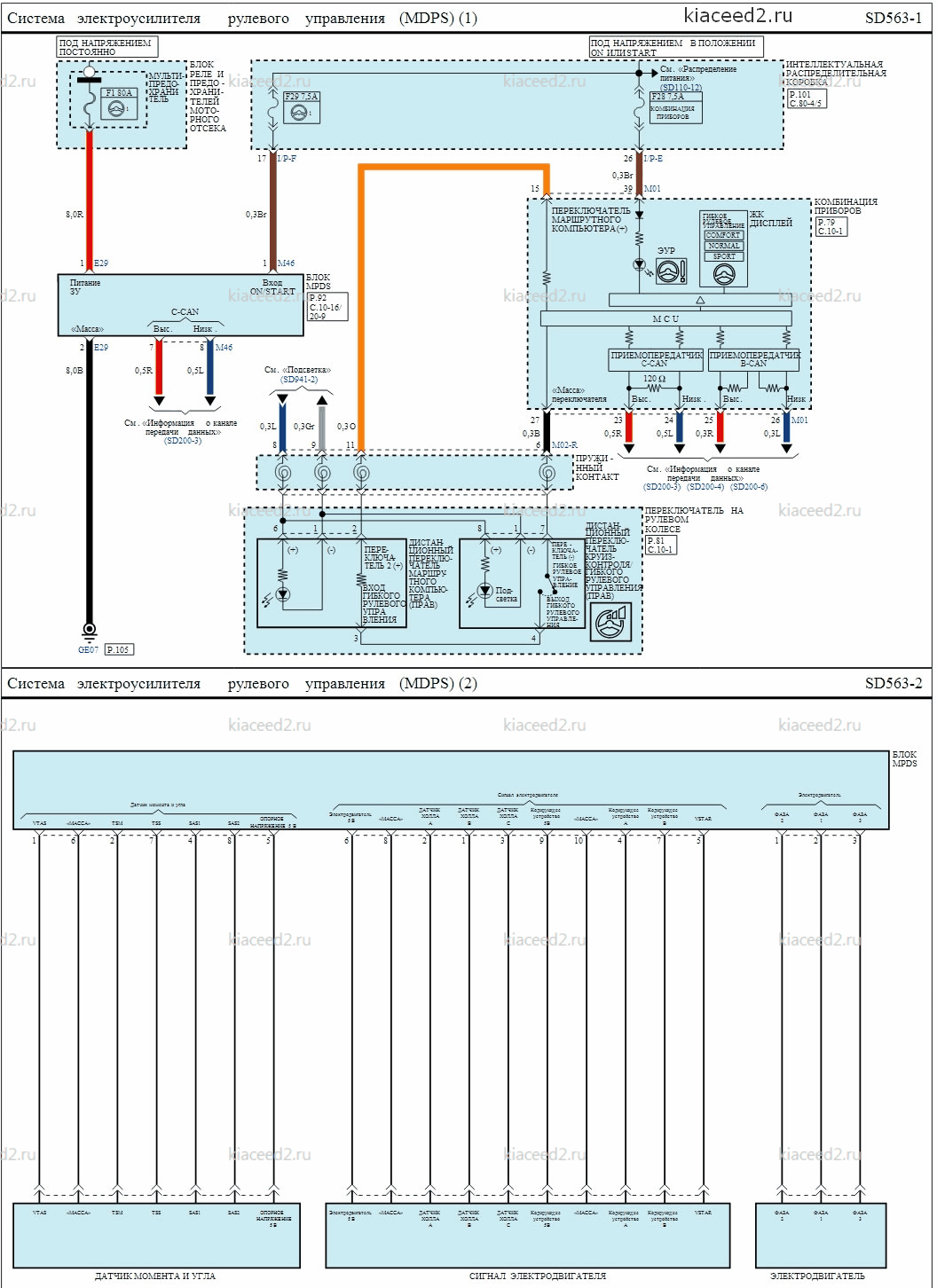

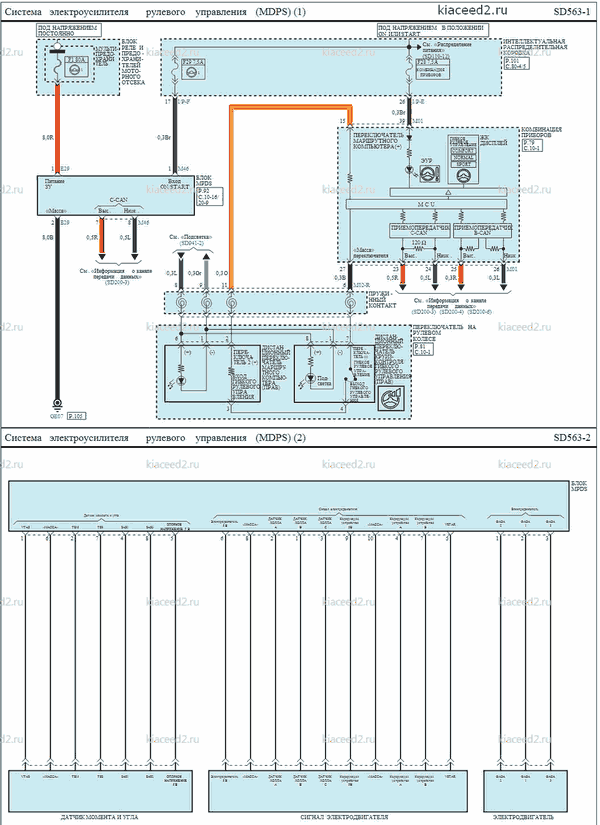

Kia Ceed. Электросхема - Электроусилитель рулевого управления (MDPS)

Описание цепи

В автомобиле установлен электродвигатель для усиления рулевого управления. Эта система усиления руля не зависит от работы двигателя . Блок MDPS контролирует работу электродвигателя исходя из данных, полученных от датчиков (датчика крутящего момента , датчика утла поворота рулевого колеса и т. п.) и CAN (сети контроллеров ), это делает управление полее точным и чётким по сравнению с гидроусилением руля (которое находится в зависимости от работы двигателя). Компоненты системы MDPS (датчик крутящего момента, датчи к угла поворота рулевого колеса, аварийное реле и т. п.) расположены внутри узла рулевой колонки и модуля MDPS. Запрещается разбирать этот узел для их проверки или замены .

• Датчик крутящего момента и датчик угла поворота рулевого колеса

Датчик крутящего момента и датчик угла поворота руля - это один бесконтактный магнитный датчик. Датчик утла поворота руля может регистрировать угол и скорость поворота руля. Модуль управления MDPS использует сигналы датчика угла поворота руля для управления возвратом и амортизацией.

• Аварийное реле

Блок MDPS оснащен аварийным реле, которое отключает подачу тока при регистрации сбоя. Рабочее состояние реле проверятся при включении зажигания .

• CAN (сеть контроллеров )

MDPS обеспечивает различное усилие рулевого управления и контролирует возврат и амортизацию рулевого колеса в зависимости от значения скорости автомобиля, полученного от ЭБУД по шине C-CAN.

• Контрольная лампа ЭУР

Данный индикатор загорается при включении зажигания или при обнаружении неисправностей системы . Если контрольная лампа ЭУР загораетcя во время движения, это указывавает на возможную неисправность ЭУР.

• Описание цепи гибкого рулевого колеса

Гибкое рулевое колесо контролирует усилие рулевого управления на основании предпочтений водителя или дорожных условий . Водитель может выбрать желаемый режим рулевого управления с помощью кнопки выбора режима .

• Конфигурация цепи (3 режима рулево го управления .)

1. NORMAL (нормальный ): В нормальном режиме используется среднее рулевое усилие.
2. SPORT (спортивный): Поворачивать рулевое колесо становится тяжелее. Спортивный режим обычно используется при движении по автомагистрали.
3. COMFORT (комфортный ): Вращать рулевое колесо становится легче. Комфортный режим обычно используется в поездках по городу или при парковке автомобиля . Комфортный режим также упрощает рулевое управления для людей с ограниченным и физическим и возможностями .

• Принцип работы

1. При нажатии кнопки выбора режима рулевого управления выбранный режим отображается на ЖК экране.
2. Если в течение 4 секунд после этого кнопка будет нажата повторно, режим рулевого управления изменится следующим образом .
[COMFORT -> NORMAL -> SPORT]
