Kia Ceed. Иммобилизатор - описание, характеристики и работа с иммобилайзером

Иммобилайзер блокирует основные функции автомобиля в случае использования несогласованного ключа. Являясь дополнением к уже существующим противоугонным системам, таким как охранная сигнализация, иммобилайзер предназначен для значительного сокращения количества краж автомобилей.

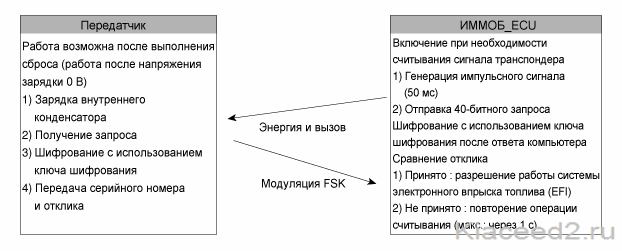

1. Связь между транспондером (TP) и ЭБУ иммобилайзера

Протокол чтения TP

(1) После включения зажигания (или отмены сброса ЦП) ЭБУ иммобилайзера посылает запрос транспондеру и ожидает подтверждения серийного номера и подписи.

(2) Если ответ транспондера на запрос неправильный, запрос отправляется повторно.

(3) Если ответ транспондера на запрос правильный, данные шифрования ЭСППЗУ сравниваются с данными полученными от TP.

Если коды совпадают, отправка запроса прекращается.

Если коды не совпадают, отправка запроса продолжается до совпадения кодов.

(4) Если код ЭБУ иммобилайзера не запрограммирован в ЭСППЗУ и получен правильный отклик от транспондера (проверка CRC в порядке), отправка запроса прекращается.

(5) После перевода ключа зажигания в положение IGN1 (отмена сброса ЦП) ЭБУ иммобилайзера считывает код транспондера максимум 5 раз.

(6) Если получен сигнал подтверждения, когда ключ зажигания находится в положении IGN1 и система EMS заблокирована, выполняется повторная аутентификация TP.

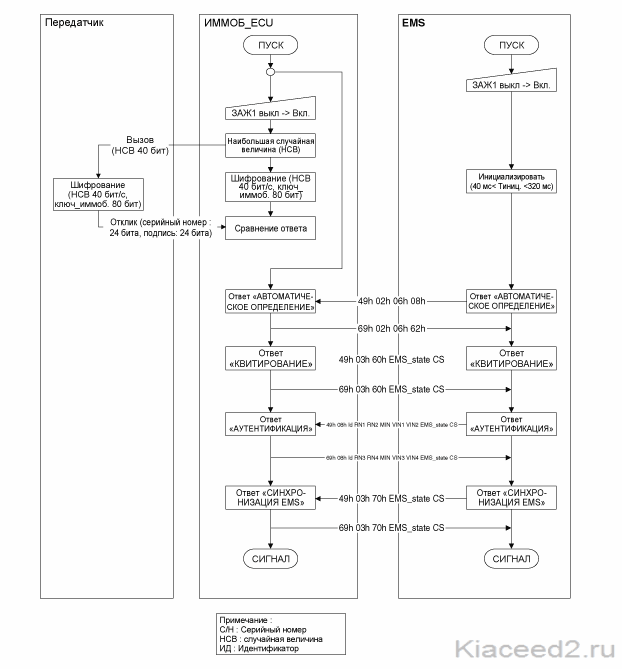

2. Транспондер / ЭБУ иммобилайзера / аутентификация EMS

Принцип работы

PCM (модуль управления силовым агрегатом)

1. PCM (ЭБУД) (А) выполняет проверку ключа зажигания с помощью специального алгоритма шифрования, который запрограммирован в передатчик и в сам блок PCM (ЭБУД). Двигатель может быть запущен, только если результаты совпадают. Данные от всех передатчиков, которые являются действительными для системы, хранятся в PCM (ЭБУД).

Значение ERN (зашифрованного случайного числа) между EMS и блоком SMARTRA проверяется и действительность ключа определяет EMS.

КОДИРУЕМЫЙ ИММОБИЛАЙЗЕР (А)

ИММОБИЛАЙЗЕР обеспечивает связь с передатчиком, встроенным в ключ зажигания. Данная беспроводная связь осуществляется на радиочастоте 125 кГц. ИММОБИЛАЙЗЕР расположен за передней панелью рядом с центральной поперечиной.

Радиочастотный сигнал от передатчика, который принимает рамочная антенна, преобразуется блоком ИММОБИЛАЙЗЕРА в сообщения для линии последовательной связи. Получаемые от PCM (ЭБУД) сообщения преобразуются в радиочастотный сигнал, который посылается передатчику через антенну.

ИММОБИЛАЙЗЕР не осуществляет проверку передатчика или расчеты для алгоритма шифрования. Данное устройство обеспечивает только улучшенный интерфейс, который преобразует поток радиочастотных сигналов передатчика в сообщения для последовательной связи с PCM (ЭБУД) и наоборот.

ПРИЕМОПЕРЕДАТЧИК (встроенный в ключ)

Приемопередатчик имеет сложный алгоритм дешифровки сигнала. В процессе "обучения" ключа происходит программирование передатчика путем введения в него данных конкретного автомобиля. Эти данные записываются в памяти передатчика. Эта процедура может быть выполнена только один раз, содержание памяти передатчика нельзя изменить никаким образом.

Основной складной ключ

Дополнительный ключ

Кольцевая антенна

Кольцевая антенна (A) выполняет следующие функции.

•	Кольцевая антенна передает энергию для питания приемопередатчика.

•	Кольцевая антенна принимает сигнал, поступающий от приемопередатчика.

•	Рамочная антенна посылает сигнал передатчика блоку ИММОБИЛАЙЗЕРА. Она расположена непосредственно перед ручкой блокировки рулевой колонки.

ПРОЦЕДУРЫ, ВЫПОЛНЯЕМЫЕ В РЕЖИМЕ ОБУЧЕНИЯ

1. Процедура "обучения" ключей

После замены неисправного блока PCM (ЭБУД) или при добавлении ключей необходимо выполнить процедуру обучения.

Процедура начинается с запроса блоком PCM (ЭБУД) особых данных автомобиля (ПИН-код: 6 цифр). «Чистый» блок PCM (ЭБУД) сохраняет особые данные автомобиля, можно начинать процедуру обучения кодов ключей. Запрограммированный блок PCM (ЭБУД) сравнивает введенные особые данные автомобиля с сохраненными данными. Если данные совпадают, можно начинать процедуру программирования.

Если блок PCM (ЭБУД) 3 раза получает неверные особые данные автомобиля, запрос на обучение кодов ключей блокируется на 1 час. Данное время нельзя сократить с помощью отсоединения аккумуляторной батареи или других действий. После отсоединения аккумуляторной батареи и повторного ее подключения таймер начинает работать сначала.

Процедура программирования кодов ключей выполняется при включенном зажигании с помощью ключа и дополнительных команд тестера. Блок PCM (ЭБУД) сохраняет соответствующие данные в ЭСППЗУ и передатчике. PCM (ЭБУД) выполняет аутентификацию, необходимую для подтверждения процедуры обучения. Успешное обучение подтверждается сообщением, отправленным тестеру.

Если код ключа уже сохранен в PCM (ЭБУД) после предыдущего обучения, аутентификация принимается и данные ЭСППЗУ обновляются. Содержимое передатчика не меняется (это невозможно для запрограммированного передатчика).

Блок PCM (ЭБУД) распознает попытку повторного обучения кода ключа, который уже был запрограммирован в ходе такого же цикла обучения. Ключ игнорируется и тестеру отсылается соответствующее сообщение.

Блок PCM (ЭБУД) игнорирует неверные ключи, которые подвергаются процедуре обучения. На сканер отправляется соответствующее сообщение. Ключ может быть неверным из-за сбоев транспондера и по другим причинам, которые возникают из-за неправильного программирования. Если блок PCM (ЭБУД) регистрирует различия аутентификации транспондера и PCM (ЭБУД), ключ считается неверным.

Максимальное количество сохраняемых кодов ключей составляет 8.

Если при обслуживании иммобилайзера возникает ошибка, статус PCM (ЭБУД) не меняется и сохраняется соответствующий код неисправности.

Если статус PCM (ЭБУД) и ключа не подходят для обучения, процедура обучения останавливается и в PCM (ЭБУД) сохраняется соответствующий код неисправности.

Примечание:

При обучении первого кода ключа происходит регистрация SMARTRA.

(1) Статус запрограммированного блока PCM (ЭБУД).
