Kia Ceed. Блок навигационной системы - устройство, снятие, установка

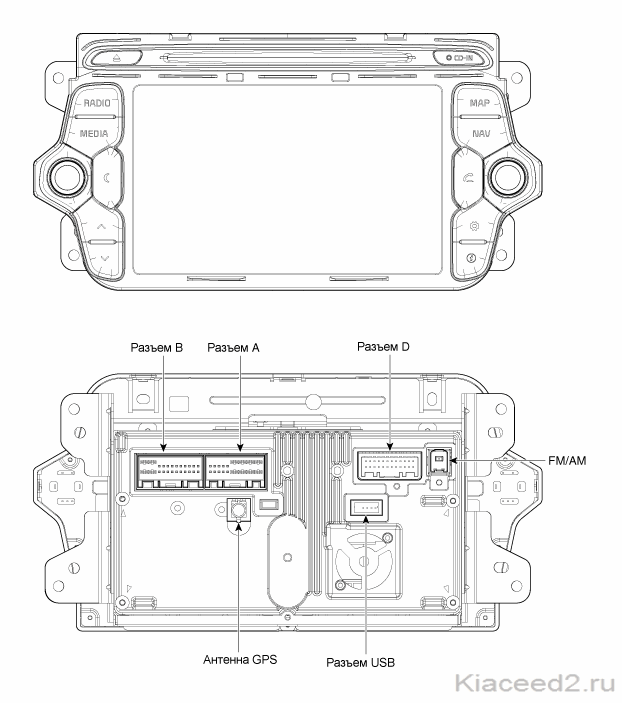

Головное устройство AVN аудиовизуальное головное устройство с навигацией

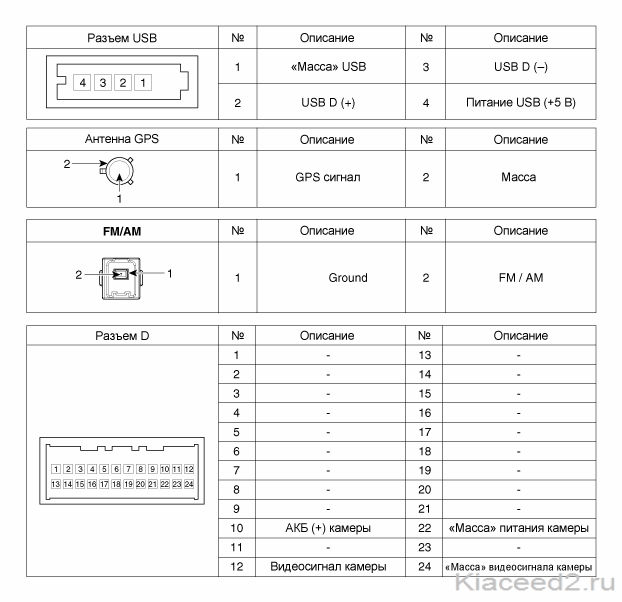

№	Разъем (A)	Разъем В
1	ПЛ динамик (–)	-
2	ПП динамик (+)	-
3	ПП динамик (+)	Разблокировка дверей (Door unlock)
4	ПЛ динамик (–)	-
5	-	Ключ рулевой колонки
6	-	Подсветка (+)
7	Положение "R" (Задний ход)	Подсветка (+)
8	-	AUX аудиосистема, правый
9	-	AUX аудиосистема, «масса»
10	ЗП динамик (–)	AUX аудиосистема, левый
11	ЗП динамик (–)	ACC
12	ЗЛ динамик (–)	Положительная клемма аккумуляторной батареи
13	ЗЛ динамик (–)	-
14	-	-
15	-	Автоматическое управление осветительными приборами
16	Масса AUX видео	-
17	AUX видео	Ключ рулевой колонки, «масса»
18	СКОРОСТЬ АВТОМОБИЛЯ	Выносная антенна
19		ГЕНЕРАТОР, ВХ.
20		Обнар.AUX
21		МИКР. (-)
22		МИКР. (-)
23		Заземление
24		Заземление

Снятие

Головное устройство системы AVN

Примечание:

•	Старайтесь не поцарапать обрамление центральной панели и смежные части.

•	Перед демонтажем головного устройства системы AVN (аудио-видео-навигация) необходимо извлечь из него все диски во избежание повреждения механизма загрузки компакт-дисков.

•	При использовании в качестве рычага отвертки с плоским шлицем оберните ее защитной лентой, заклейте защитной лентой все ответные части для предотвращения их повреждения.

•	Проявляйте осторожность во избежание нанесения царапин на поверхность кузова.

•	Для защиты рук от травм наденьте перчатки.

1. Отсоедините отрицательную клемму аккумуляторной батареи.

2. Снимите обрамление центральной панели (А) с помощью отвертки или специального съемника.

3. Отсоединить разъем (A) кнопки запуска/остановки двигателя.

4. Выверните четыре винта и снимите аудиовизуальное головное устройство с навигацией (А).

5. Отсоедините разъемы и кабели (А) головного устройства системы АВН.

Примечание:

•	Если невозможно извлечь диск, не пытайтесь этого делать.

•	Проигрыватель может быть поврежден.

•	Поэтому необходимо связаться с центром обслуживания для выполнения ремонта.

Установка

1. Подсоедините разъемы и кабели аудиовизуального головного устройства с навигацией.

2. Установите головное устройство системы AVN.

3. Установите обрамление центральной панели.

4. Подсоедините отрицательный (-) вывод аккумуляторной батареи.

Примечание:

Убедиться, что разъемы головного устройства системы AVN и кабель антенны правильно подсоединены.
