Датсун он-До. КЛИМАТ-КОНТРОЛЬ




Ваш автомобиль оборудован одной из систем климат-контроля, показанных ниже.




0 1

18 22 2




26








Система климат-контроля с ручным управлением







1 Регулятор температуры воздуха

Повернуть для установки необходимой температуры

2 Регулятор скорости вращения вентилятора

Повернуть для установки необходимой скорости вращения вентилятора

3 Переключатель распределения потоков воздуха

Для удаления конденсата с ветрового стекла выберите , задайте высокую температуру и высокую скорость вращения вентилятора, выберите приточный режим вентиляции и (для некоторых вариантов исполнения автомобиля) включите кондиционер.

4 Рычаг/переключатель режима рециркуляции воздуха

Поверните рычаг/нажмите переключатель, чтобы выбрать режим рециркуляции воздуха.

Пользуйтесь режимом рециркуляции воздуха, только когда это необходимо, чтобы не допустить проникновение в салон воздуха с улицы, содержащего отработавшие газы, пыль и т.д.

В обычных условиях должен быть включен режим приточной вентиляции. Он препятствует образованию конденсата на стеклах и появлению неприятного запаха в салоне автомобиля.




.





1

AUTO 3

OFF 4




2






Датсун он-До. Автоматическая система климат-контроля







2






5 Кнопка включения кондиционера

Нажмите для включения или выключения кондиционера.

6 Кнопка электрического обогрева ветрового стекла (для некоторых вариантов исполнения автомобиля). Нажмите кнопку, чтобы включить электрический обогрев ветрового стекла для быстрого удаления с него льда или снега.

7 Кнопка выключателя обогревателя заднего стекла Нажмите для включения обогревателя заднего стекла.

В зависимости от исполнения автомобиля, при включении обогревателя заднего стекла также включаются обогреватели наружных зеркал заднего вида.

8 Кнопка включения максимального обдува ветрового стекла

Нажмите кнопку включения максимального обдува ветрового стекла, для максимально эффективного обдува ветрового стекла и стекол передних дверей. При нажатии данной кнопки система климат-контроля включится автоматически.

  • включите кондиционер

  • выберите высокую температуру воздуха

  • направьте весь поток воздуха на ветровое стекло и стекла передних дверей

  • задайте высокую скорость вращения вентилятора

  • выберите режим приточной вентиляции

  • включите электрический обогрев ветрового стекла (для некоторых вариантов исполнения автомобиля)

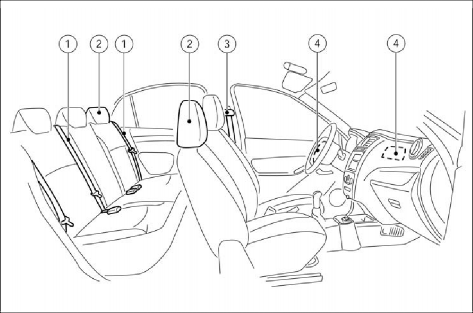

Датсун он-До. БЕЗОПАСНОСТЬ – СИДЕНЬЯ, РЕМНИ БЕЗОПАСНОСТИ И ДОПОЛНИТЕЛЬНЫЕ УДЕРЖИВАЮЩИЕ СИСТЕМЫ








1. Ремни безопасности (с. 1-6)

– Установка детских удерживающих систем (с. 1-12)




4. Система фронтальных подушек безопасности* (с. 1-16)

*: для некоторых вариантов исполнения автомобиля




  1. Подголовники* (с. 1-0)

  2. Регулировка высоты плечевой лямки ремня безопасности (передние сиденья) (с. 1-6)










Датсун он-До. ВИД АВТОМОБИЛЯ СПЕРЕДИ







7. Указатели поворота




  • Выключатель (с. 2-9)

  • Замена ламп (с. 8-12)




8. Шины




  • Колеса и шины (с. 8-17, 9-7)

  • Замена поврежденного колеса (с. 6-2)

  • Табличка с информацией о шинах (с. 9-10)




9. Противотуманные фары*




  • Выключатель (с. 2-10)

  • Замена ламп (с. 8-12)




10. Буксирная проушина (с. 6-5)

* для некоторых вариантов исполнения автомобиля








1. Капот (с. 3-10)

  1. Фары, передние габаритные фонари, дневные ходовые огни и указатели поворота

    • Выключатель (с. 2-9)

    • Замена ламп (с. 8-12)

  2. Очиститель и омыватель ветрового стекла

    • Выключатель (с. 2-11)




  • Замена щеток очистителя (с. 8-6)

  • Жидкость омывателя ветрового стекла (с. 8-6)

  1. Электрические стеклоподъемники* (с. 2-14)

  2. Наружные зеркала заднего вида (с. 3-12)

  3. Двери

    • Ключи (c. 3-2)

    • Замки дверей (с. 3-6)

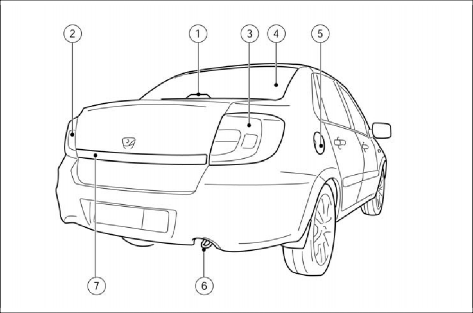

Датсун он-До. ЗАДНЯЯ ЧАСТЬ КУЗОВА АВТОМОБИЛЯ




– Рекомендуемое топливо (с. 9-2)




6. Буксирная проушина




– Работа (с. 6-5)




7. Крышка багажника (с. 3-10)

*: для некоторых вариантов исполнения автомобиля











  1. Центральный верхний стоп-сигнал (с. 8-12)

  2. Задний противотуманный фонарь

    • Выключатель (с. 2-10)

    • Замена ламп (с. 8-12)

  3. Задние комбинированные фонари и задние габаритные фонари




  • Выключатель (с. 2-9)

  • Замена ламп (с. 8-12)

  1. Электрообогреватель заднего стекла (с. 2-13)

  2. Лючок заливной горловины топливного бака

– Работа (с. 3-11)

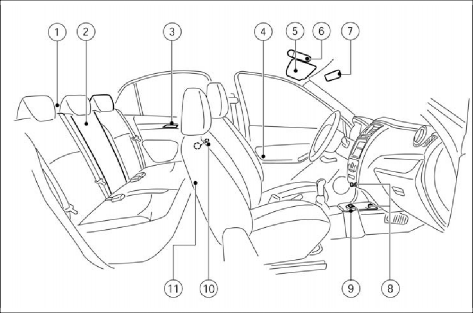

Датсун он-До. ПАССАЖИРСКИЙ САЛОН




6. Выключатель освещения пассажирского салона







– Плафоны освещения передней части салона* (с. 2-20)




  1. Внутреннее зеркало заднего вида (с. 3-0)

  2. Центральная консоль




  • Подстаканники (с. 2-0)

  • Прикуриватель и электрическая розетка (с. 2-18)




  1. Выключатель обогрева сидений* (с. 1-3)

  2. Ручки механических стеклоподъемников задних дверей (с. 2-14)

  3. Карман на сиденье со стороны пассажира* (с. 1-3)

*: для некоторых вариантов исполнения автомобиля








1. Багажное отделение

– Плафон освещения багажника (с. 2-20)




3. – Ручные стеклоподъемники* (с. 2-14)

– Замки дверей (с. 3-6)




  • Задняя багажная полка

  • Инструмент (с. 6-0)




4. – Отделения для хранения мелких предметов (с. 2-19)

– Замки дверей (с. 3-6)




2. Задние сиденья (с. 1-0)

– Установка детских удерживающих систем (с. 1-0)







5. Солнцезащитные козырьки (с. 2-19)

– Косметическое зеркало* (для переднего пассажира) (с. 3-0)
