FM 100-60 OPFOR ARMOR- AND MECHANIZED-BASED OPPOSING FORCE ORGANIZATION GUIDE (July 1997) - page 7





FM 100-60
Target Acquisition Regiment,
Army or Army Group ________________________________ ___________________
TARGET
ACQUISITION
REGIMENT
HQ &
TARGET
SUPPLY &
RPV
CONTROL
ACQUISITION
SERVICE
SQUADRON
BATTERY
BATTALION
SECTION
(p 1-52)
(p 4-11)
Principal Items of
Equipment
ARMORED VEHICLES
APC, BTR-60/70/80
1
3
4
ACV, BTR (R-145BM)
2
15
17
Chem Recon Vehicle, BRDM-2RKh/RKhM
1
3
4
Mobile Recon Post, PRP-3/4*
1
12
13
APC, Radar, MT-LB (SNAR-10)**
9
9
APC, Radar, MT-LB (ARK-1)***
9
9
WEAPONS
ATGL, RPG-7V
4
12
16
SAM, Shoulder-Fired
3
9
6
18
RPV EQUIPMENT
RPV Launch Vehicle
4
4
RPV, Shmel-1
8
8
RPV Recovery Vehicle
2
2
Launcher Support Vehicle
4
4
Van, RPV Mission Control
1
1
MISCELLANEOUS EQUIPMENT
Sound-Ranging Set
9
9
Night-Vision Sight (Aiming Circle)
1
21
22
Periscopic Aiming Circle
1
21
22
GPS Receiver
1
39
40
Rangefinder, Laser
1
21
22
* This system includes the SMALL FRED or TALL MIKE battlefield surveillance radar.
** This system includes the BIG FRED battlefield surveillance radar.
*** This system includes the RICE BAG countermortar/counterbattery radar.
(continued)
4-32
FM 100-60
Target Acquisition Regiment,
Army (continued) ________________________________ ______________________
Principal Items of
Equipment
TRUCKS
Truck, Utility
6
18
4
28
Truck, Light
2
24
2
28
Truck, Medium
1
39
1
1
42
Truck, POL (5,000-L)
1
3
4
Truck, POL (4,000-L)
1
1
Van, Maintenance
1
39
1
3
44
Van, Signal
2
6
8
Van, Survey
9
9
TRAILERS
Trailer, Cargo, 1-Axle
9
9
Trailer, Cargo, 2-Axle
1
3
1
5
Trailer, Generator
2
24
5
1
32
Trailer, Meteorological Radar, END TRAY*
9
9
Trailer, Kitchen
1
12
1
3
17
Trailer, POL (4,200-L)
3
3
Trailer, Water (900-/1,200-L)
1
12
1
1
15
RADIOS
HF, Manpack, Low-Power
1
3
4
VHF, Manpack, Low-Power
6
135
13
1
155
VHF, Portable, Low-Power/Very-Low-Power
1
3
4
VHF, Vehicle Mount, Medium-Power
5
51
4
60
HF, Vehicle Mount, Medium-Power
5
15
1
21
HF/VHF, Vehicle Mount, Medium-Power
3
9
12
HF/VHF, Vehicle Mount, High-Power
1
3
4
VHF/UHF, Radio Relay
1
3
4
Warning Receiver
1
12
1
14
* This trailer carries the END TRAY meteorological radar.
4-33
FM 100-60
Artillery Command Battalion,
Army or Corps ________________________________ ________________________
ARTILLERY
COMMAND
BATTALION
ARTILLERY
SUPPLY &
BATTALION
SIGNAL
COMMAND
SERVICE
HQ
PLATOON
BATTERY
PLATOON
(p 1-84)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
APC, BTR-60/70/80
1
Trailer, Meteorological****
3
ACV, BTR (R-145-BM)
8
Trailer, POL (4,200-Liter)
2
Chemical Recon Vehicle,
Trailer, Water (900-Liter)
4
BRDM-2RKh/RKhM
1
Sound-Ranging Set
3
Mobile Recon Post, PRP-3/4*
4
Rangefinder, Laser, 1D8/1D12
7
APC, Radar, MT-LB (SNAR-10)**
3
Periscopic Aiming Circle, PAB2A
7
APC, Radar, MT-LB (ARK-1)***
3
Night-Vision Sight (Aiming Circle)
7
ATRL, RPG-22/26
16
GPS Receiver
13
SAM, Shoulder-Fired
3
Radios:
Truck, Utility
6
VHF, Manpack, Low-Power
24
Truck, Light
17
VHF, Portable, Very-Low-Power
1
Truck, Medium
10
VHF, Vehicle Mount,
Truck, POL (5,000-Liter)
3
Medium-Power
23
Van, Maintenance
13
HF, Manpack, Low-Power
7
Van, Signal
5
HF/VHF, Vehicle Mount,
Van, Survey
3
Medium-Power
16
Ambulance
1
HF/VHF, Vehicle Mount,
Trailer, Cargo, 2-Axle
7
High-Power
1
Trailer, Generator
9
Radio Relay, VHF/UHF
1
Trailer, Kitchen
4
Warning Receiver
4
____________________________________
* This system includes the SMALL FRED or TALL MIKE battlefield surveillance radar.
** This system includes the BIG FRED battlefield surveillance radar.
*** This system includes the RICE BAG countermortar/counterbattery radar.
**** This trailer carries the END TRAY meteorological radar.
4-34
FM 100-60
SSM Brigade (SS-21),
Army or Corps ________________________________ ________________________
SSM
BRIGADE
(SS-21)
SSM
BRIGADE
ENGINEER
SIGNAL
BATTALION
HQ
COMPANY
COMPANY
(SS-21)
(p 4-36)
(p 4-36)
(p 4-36)
(p 4-37)
MISSILE
TECHNICAL
TECHNICAL
SPT & SVC
BATTALION*
BATTERY
(p 4-44)
(p 4-36)
____________________________________
* The missile technical battalion normally is directly subordinate to the army or corps. In some
cases, however, it is part of the SSM brigade it supports.
(continued)
4-35
FM 100-60
SSM Brigade (SS-21),
Army or Corps (continued) ________________________________ ______________
Principal Items of
Equipment
ARMORED VEHICLES
ACV, BTR (R-145BM)
1
12
13
WEAPONS
SSM, SS-21/SCARAB TEL
18
18
SAM, Shoulder-Fired
3
18
3
24
ENGINEER EQUIPMENT
Route-Clearing Vehicle, BAT/PKT
6
6
Ditching Machine, PZM/MDK
4
4
TRUCKS
Truck, Utility
3
3
5
2
13
Truck, Light
1
3
4
Truck, Medium
1
18
1
6
30
56
Truck, Heavy
4
4
Truck, Crane
3
3
6
Truck, Crane Shovel
2
2
Truck, Decon, ARS-12U/14
3
1
4
Truck, POL (5,000-L)
6
3
1
10
Truck, Water (2,000-L)
3
2
5
Van, Command
1
1
Van, Maintenance
6
2
8
Van, Missile Testing
9
3
12
Van, Signal
9
10
19
Van, Survey
3
3
Ambulance
3
1
1
5
TRAILERS
Trailer, Cargo, 1-Axle
1
3
1
1
6
Trailer, Cargo, 2-Axle
6
2
2
10
Trailer, Generator
18
1
6
25
Trailer, Kitchen
3
1
1
1
6
Trailer, POL (4,200-L)
6
3
1
10
Trailer, Water (1,200-L)
3
1
1
2
7
Trailer, Welding
1
1
RADIOS
VHF, Manpack, Low-Power
1
33
7
6
18
65
VHF, Portable, Low-Power
1
3
1
5
VHF, Vehicle Mount, Medium-Power
1
36
1
3
41
HF, Manpack, Low-Power
1
9
2
1
13
HF, Vehicle Mount, Medium-Power
2
2
HF, Vehicle Mount, High-Power
1
1
2
HF/VHF, Vehicle Mount, Medium-Power
1
9
8
18
HF/VHF, Vehicle Mount, High-Power
1
2
3
Radio Relay, VHF/UHF
3
2
5
Warning Receiver
1
3
1
1
6
MISCELLANEOUS
Missile Transloader (TEL Chassis)
18
18
Missile Transporter (Tractor-Trailer)
18
9
27
Motorcycle
3
3
4-36
FM 100-60
SSM Battalion (SS-21),
SSM Bde (SS-21) ________________________________ ______________________
SSM
BATTALION
(SS-21)
TECHNICAL
BATTALION
FIRING
SPT & SVC
HQ
BATTERY
BATTERY
(p 4-38)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
4
Trailer, Cargo, 1-Axle
1
SSM, SS-21/SCARAB TEL
6
Trailer, Cargo, 2-Axle
2
SAM, Shoulder-Fired
6
Trailer, Generator
6
Missile Transloader (TEL Chassis)*
6
Trailer, Kitchen
1
Missile Transporter (Tractor-Trailer)**
6
Trailer, POL (4,200-Liter)
2
Truck, Utility
1
Trailer, Water (1,200-Liter)
1
Truck, Medium
6
Radios:
Truck, Crane
1
VHF, Manpack, Low-Power
11
Truck, Decon, ARS-12U/14
1
VHF, Portable, Low-Power
1
Truck, POL (5,000-Liter)
2
VHF, Vehicle Mount,
Truck, Water (2,000-Liter)
1
Medium-Power
12
Van, Maintenance
2
HF, Manpack, Low-Power
3
Van, Missile Testing
3
HF/VHF, Vehicle Mount,
Van, Signal
3
Medium-Power
3
Van, Survey
1
Radio Relay, VHF/UHF
1
Ambulance
1
Warning Receiver
1
____________________________________
* Each transloader carries two ready missiles with attached warheads. It includes a crane for
transferring missiles to TELs.
** Each transporter semitrailer carries two missiles and four warheads. The SSM brigade has
more missile transporters of the same type.
4-37
FM 100-60
Firing Battery,
SSM Bn (SS-21) ________________________________ _______________________
FIRING
BATTERY
MISSILE
BATTERY
LAUNCHER
TRANSLOADER
HQ
SECTION
SECTION
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
1
Radios:
SSM, SS-21/SCARAB TEL
2
VHF, Manpack, Low-Power
3
SAM, Shoulder-Fired
2
VHF, Vehicle Mount,
Missile Transloader (TEL Chassis)*
2
Medium-Power
3
Truck, Medium
2
HF, Manpack, Low-Power
1
Van, Missile Testing
1
HF/VHF, Vehicle Mount,
Van, Signal
1
Medium-Power
1
Trailer, Generator
1
* Each transloader carries two ready missiles with attached warheads. It includes a crane for
transferring missiles to TELs.
4-38
FM 100-60
SSM Brigade (SCUD),
Army or Corps or Army Group ________________________________ ___________
SSM
BRIGADE
(SCUD)
SSM
BRIGADE
ENGINEER
SIGNAL
BATTALION
HQ
COMPANY
COMPANY
(SCUD)
(p 4-40)
(p 4-40)
(p 4-40)
(p 4-42)
MISSILE
TECHNICAL
TECHNICAL
SPT & SVC
BATTALION*
BATTERY
(p 4-44)
(p 4-40)
____________________________________
* The missile technical battalion normally is directly to the army, corps, or army group. In some
cases, however, it is part of the SSM brigade it supports.
(continued)
4-39
FM 100-60
SSM Brigade (SCUD),
Army or Corps (3 x 4-TEL Battalion) (continued) ____________________________
Principal Items of
Equipment
ARMORED VEHICLES
ACV, BTR (R-145BM)
1
9
10
WEAPONS
SSM, SS-1/SCUD TEL
12
12
SAM, Shoulder-Fired
3
12
3
18
ENGINEER EQUIPMENT
Route-Clearing Vehicle, BAT/PKT
6
6
Ditching Machine, PZM/MDK
4
4
TRUCKS
Truck, Utility
3
3
5
2
13
Truck, Light
1
3
4
Truck, Medium
1
24
1
6
30
62
Truck, Heavy
4
4
Truck, Propellant
6
6
Truck, Oxidizer
3
3
Truck, Decon, ARS-12U/14
3
1
4
Truck, Crane
6
3
9
Truck, Crane Shovel
2
2
Truck, POL (5,000-L)
6
3
1
10
Truck, Water (2,000-L)
3
2
5
Van, Command
1
1
Van, Maintenance
6
2
8
Van, Missile Testing
6
3
9
Van, Signal
6
10
16
Van, Survey
3
3
Ambulance
3
1
1
5
TRAILERS
Trailer, Cargo, 1-Axle
1
3
1
1
6
Trailer, Cargo, 2-Axle
6
2
2
10
Trailer, Generator
15
1
3
19
Trailer, Kitchen
3
1
1
1
6
Trailer, Meteorological*
3
3
Trailer, POL (4,200-L)
6
3
1
10
Trailer, Water (900-/1,200-L)
3
1
1
2
7
Trailer, Missile Transporter
6
9
15
Trailer, Welding
1
1
RADIOS
VHF, Manpack, Low-Power
1
33
7
6
18
65
VHF, Portable, Low-Power
1
3
1
5
VHF, Vehicle Mount, Medium-Power
1
36
1
3
41
HF, Manpack, Low-Power
1
9
2
1
13
HF, Vehicle Mount, Medium-Power
2
2
HF, Vehicle Mount, High-Power
1
1
2
HF/VHF, Vehicle Mount, Medium-Power
1
9
8
18
HF/VHF, Vehicle Mount, High-Power
1
2
3
Radio Relay, VHF/UHF
3
2
5
Warning Receiver
1
3
1
1
6
MISCELLANEOUS
Motorcycle
3
3
* This trailer carries the END TRAY meteorological radar.
(continued)
4-40
FM 100-60
SSM Brigade (SCUD),
Army or Army Group (3 x 6-TEL Battalion) (continued) _______________________
Principal Items of
Equipment
ARMORED VEHICLES
ACV, BTR (R-145BM)
1
12
13
WEAPONS
SSM, SS-1/SCUD TEL
18
18
SAM, Shoulder-Fired
3
18
3
24
ENGINEER EQUIPMENT
Route-Clearing Vehicle, BAT/PKT
6
6
Ditching Machine, PZM/MDK
4
4
TRUCKS
Truck, Utility
3
3
5
2
13
Truck, Light
1
3
4
Truck, Medium
1
36
1
6
30
74
Truck, Heavy
4
4
Truck, Propellant
9
9
Truck, Oxidizer
3
3
Truck, Decon, ARS-12U/14
3
1
4
Truck, Crane
9
3
12
Truck, Crane Shovel
2
2
Truck, POL (5,000-L)
9
3
1
13
Truck, Water (2,000-L)
3
2
5
Van, Command
1
1
Van, Maintenance
6
2
8
Van, Missile Testing
9
3
12
Van, Signal
9
10
19
Van, Survey
3
3
Ambulance
3
1
1
5
TRAILERS
Trailer, Cargo, 1-Axle
1
3
1
1
6
Trailer, Cargo, 2-Axle
6
2
2
10
Trailer, Generator
18
1
3
22
Trailer, Kitchen
3
1
1
1
6
Trailer, Meteorological*
3
3
Trailer, POL (4,200-L)
6
3
1
10
Trailer, Water (900-/1,200-L)
3
1
1
2
7
Trailer, Missile Transporter
9
9
18
Trailer, Welding
1
1
RADIOS
VHF, Manpack, Low-Power
1
33
7
6
18
65
VHF, Portable, Low-Power
1
3
1
5
VHF, Vehicle Mount, Medium-Power
1
36
1
3
41
HF, Manpack, Low-Power
1
9
2
1
13
HF, Vehicle Mount, Medium-Power
2
2
HF, Vehicle Mount, High-Power
1
1
2
HF/VHF, Vehicle Mount, Medium-Power
1
9
8
18
HF/VHF, Vehicle Mount, High-Power
1
2
3
Radio Relay, VHF/UHF
3
2
5
Warning Receiver
1
3
1
1
6
MISCELLANEOUS
Motorcycle
3
3
* This trailer carries the END TRAY meteorological radar.
4-41
FM 100-60
SSM Battalion (SCUD),
SSM Bde (SCUD) ________________________________ ______________________
SSM
BATTALION
(SCUD)
TECHNICAL
METEOROLOGICAL
BATTALION
FIRING
SPT & SVC
SURVEY
HQ
BATTERY*
BATTERY
SECTION
(p 4-43)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total *
Equipment
Total *
ACV, BTR (R-145BM)
3/4
Ambulance
1
SSM, SS-1/SCUD TEL
4/6
Trailer, Cargo, 1-Axle
1
SAM, Shoulder-Fired
4/6
Trailer, Cargo, 2-Axle
2
Trailer, Meteorological**
1
Trailer, Generator
5/6
Trailer, Missile Transporter***
2/3
Trailer, Kitchen
1
Truck, Utility
1
Trailer, POL (4,200-Liter)
2/3
Truck, Medium
8/12
Trailer, Water (1,200-Liter)
1
Truck, Crane
2/3
Radios:
Truck, Decon, ARS-12U/14
1
VHF, Manpack, Low-Power
11
Truck, Oxidizer
1
VHF, Portable, Low-Power
1
Truck, POL (5,000-Liter)
2/3
VHF, Vehicle Mount,
Truck, Propellant
2/3
Medium-Power
12
Truck, Water (2,000-Liter)
1
HF, Manpack, Low-Power
3
Van, Maintenance
2
HF/VHF, Vehicle Mount,
Van, Missile Testing
2/3
Medium-Power
3
Van, Signal
2/3
Radio Relay, VHF/UHF
1
Van, Survey
1
Warning Receiver
1
____________________________________
* A SCUD-equipped SSM battalion may have two firing batteries (at army or corps level) or
three firing batteries (at army or army group level). Totals listed with multiple numbers (such
as 3/4) reflect the numbers of that particular item of equipment in the battalion with two or
three batteries, respectively.
** This trailer carries the END TRAY meteorological radar.
*** Each missile transporter carries one reload missile. The SSM brigade has more missile trans-
porters of the same type.
4-42
FM 100-60
Firing Battery,
SSM Bn (SCUD) ________________________________ _______________________
FIRING
BATTERY
MISSILE
BATTERY
LAUNCHER
TRANSLOADER
HQ
SECTION
SECTION
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
1
Radios:
SSM, SS-1/SCUD TEL
2
VHF, Manpack, Low-Power
3
SAM, Shoulder-Fired
2
VHF, Vehicle Mount,
Truck, Medium
4
Medium-Power
3
Van, Missile Testing
1
HF, Manpack, Low-Power
1
Van, Signal
1
HF/VHF, Vehicle Mount,
Trailer, Generator
1
Medium-Power
1
4-43
FM 100-60
Missile Technical Battalion,
Army or Corps or Army Group or SSM Bde ________________________________
MISSILE
TECHNICAL
BATTALION*
MISSILE
MISSILE
MISSILE
BATTALION
PREPARATION
TESTING
TRANSPORT
HQ
COMPANY
COMPANY
COMPANY
SUPPLY &
SAM
SERVICE
SQUAD
PLATOON
____________________________________
* The missile preparation company assembles SSM subsystems such as airframe, guidance, pro-
pulsion, and possibly warhead. Then the missile testing company checks out electronic and
mechanical functions of the assembled components. After testing, the missile transport com-
pany loads the missiles and/or warheads onto resupply vehicles for movement to SSM firing
units.
4-44
FM 100-60
SAM Brigade (SA-11),
Army or Corps ________________________________ ________________________
SAM
BRIGADE
(SA-11)
TARGET
SAM
CHEMICAL
BRIGADE
ACQUISITION/
BATTALION
DEFENSE
HQ
EARLY WARNING
(SA-11)
PLATOON
BATTERY
(p 4-47)
MATERIEL
MAINT
SUPPORT
COMPANY
COMPANY
Principal Items of
Equipment
ARMORED VEHICLES
IFV, BMP-1/2/3
12
12
Chem Recon Vehicle, BRDM-2RKh/RKhM
3
3
WEAPONS
SAM, SA-11/GADFLY TELAR*
24
24
SAM, Shoulder-Fired**
3
36
39
* This system includes the FIRE DOME fire control radar.
** The brigade headquarters may have an AA gun section with two 23-mm AA guns, ZU-23, instead of the
SAM squad with three shoulder-fired SAMs. Likewise, each of the SAM battalions may have eight ZU-23
instead of nine shoulder-fired SAMs.
(continued)
4-45
FM 100-60
SAM Brigade (SA-11),
Army or Corps (continued) ________________________________ ______________
Principal Items of
Equipment
TRUCKS
Truck, Utility
1
2
8
3
1
15
Truck, Light
3
1
2
1
7
Truck, Medium
16
25
3
44
Truck, Crane
4
1
5
Truck, Decon, ARS-12U/14
3
3
Truck, Decon, DDA-53/66
1
1
Truck, POL (5,000-L)
8
3
11
Truck, Water (2,000-L)
2
2
4
Van, Computer
1
1
Van, Maintenance
1
2
8
11
Van, Medium
2
2
Van, Missile Testing
12
12
Van, Radar
1
1
Van, Signal
3
4
7
Ambulance
2
2
TRAILERS
Trailer, Cargo, 1-Axle
1
4
5
Trailer, Cargo, 2-Axle
1
8
5
3
17
Trailer, Generator
2
3
8
2
2
17
Trailer, Kitchen
1
1
4
3
1
10
Trailer, POL (4,200-L)
3
3
Trailer, POL (1,200-L)
4
4
Trailer, Van
4
1
4
9
Trailer, Water (900-/1,200-L)
4
2
1
1
8
RADARS
Radar, Tgt Acq, SNOW DRIFT or TUBE ARM
4
4
Radar, Tgt Acq, LONG TRACK
2
2
Radar, Height Finding, THIN SKIN
1
1
RADIOS
VHF, Manpack, Low-Power
1
2
12
1
1
17
VHF, Portable, Low-Power
12
12
VHF, Portable, Very-Low-Power
1
16
17
VHF, Vehicle Mount, Medium-Power
1
3
48
3
55
HF, Manpack, Low-Power
2
1
3
HF, Vehicle Mount, Medium-Power
1
1
HF/VHF, Vehicle Mount, Medium-Power
3
3
HF/VHF, Vehicle Mount, High-Power
1
1
Radio Relay, VHF/UHF
1
1
8
10
Warning Receiver
2
12
14
MISCELLANEOUS
Command Vehicle (TELAR Chassis)
4
4
Tgt Acq Radar Vehicle (TELAR Chassis)
4
4
SA-11 MissileTransloader (TELAR Chassis)***
12
12
SA-11 MissileTransporter (Heavy Truck)
12
12
*** This system is a combination loader and launcher.
4-46
FM 100-60
SAM Battalion (SA-11),
SAM Bde (SA-11) ________________________________ ______________________
SAM
BATTALION
(SA-11)
MISSILE
MISSILE
BATTALION
SAM
TECHNICAL
FIRING
HQ
PLATOON*
PLATOON
BATTERY
(p 3-11)
(p 4-48)
SERVICE
BATTERY
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
Command Vehicle (TELAR Chassis)
1
Trailer, Cargo, 1-Axle
1
SA-11/GADFLY TELAR**
6
Trailer, Cargo, 2-Axle
2
Target Acquisition Radar Vehicle
Trailer, Generator
2
(TELAR Chassis)
1
Trailer, Kitchen
1
SA-11 Missile Transloader
Trailer, POL (1,200-Liter)
1
(TELAR Chassis)***
3
Trailer, Van
1
SA-11 Missile Transporter
Trailer, Water (1,200-Liter)
1
(Heavy Truck)
3
Radar, Target Acquisition,
SAM, Shoulder-Fired
9
SNOW DRIFT or TUBE ARM
1
IFV, BMP-1/2/3
3
Radios:
Truck, Utility
2
VHF, Manpack, Low-Power
3
Truck, Medium
4
VHF, Portable, Low-Power
3
Truck, Crane
1
VHF, Portable, Very-Low-Power
4
Truck, POL (5,000-Liter)
2
VHF, Vehicle Mount,
Van, Maintenance
2
Medium Power
12
Van, Missile Testing
3
Radio Relay, VHF/UHF
2
Van, Signal
1
Warning Receiver
3
____________________________________
* Instead of the platoon of shoulder-fired SAMs, some battalions may have a 23-mm AA gun
battery (p 4-13). The battalion commander may retain the entire SAM platoon/AA gun
battery under his own control, or he may allocate its SAM squads/AA gun sections to indi-
vidual SA-11 missile firing batteries.
** This system includes the FIRE DOME fire control radar.
*** This system is a combination loader and launcher. It has the same four-rail launcher as the
TELAR, but has no onboard fire control radar.
4-47
FM 100-60
Missile Firing Battery,
SAM Bn (SA-11) ________________________________ _______________________
MISSILE
FIRING
BATTERY
MISSILE
BATTERY
TRANSLOADER
FIRING
HQ*
SECTION
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
SAM, SA-11/GADFLY TELAR**
2
Radios:
SA-11 Missile Transloader
VHF, Vehicle Mount,
(TELAR Chassis)***
1
Medium-Power
3
Warning Receiver
1
____________________________________
* The battery commander controls the battery from one of the TELARs.
** This system includes the FIRE DOME fire control radar.
*** This system is a combination loader and launcher. This vehicle has the same four-rail
launcher as the TELAR, but has no onboard fire control radar. It carries four missiles on
launch rails, ready to fire, and it has four additional missiles for reloading its own launcher
or for reloading a TELAR.
4-48
FM 100-60
SAM Brigade (SA-4),
Army or Corps or Army Group ________________________________ ___________
SAM
BRIGADE
(SA-4)
TARGET
SAM
CHEMICAL
BRIGADE
ACQUISITION/
BATTALION
DEFENSE
HQ
EARLY WARNING
(SA-4)
PLATOON
BATTERY
(p 4-50)
(p 4-50)
(p 4-50)
(p 4-51)
MATERIEL
MAINT
SUPPORT
COMPANY
COMPANY
(p 4-50)
(p 4-50)
____________________________________
* The SA-11 is replacing the SA-4 in army-level SAM brigades, but under a different organiza-
tion (see p 4-45). The SA-12a/GLADIATOR and the SA-12b/GIANT are replacing the SA-4
in army group-level SAM units, but under an
organization different from that of the SA-4 or
the SA-11 (see p 5-47).
(continued)
4-49
FM 100-60

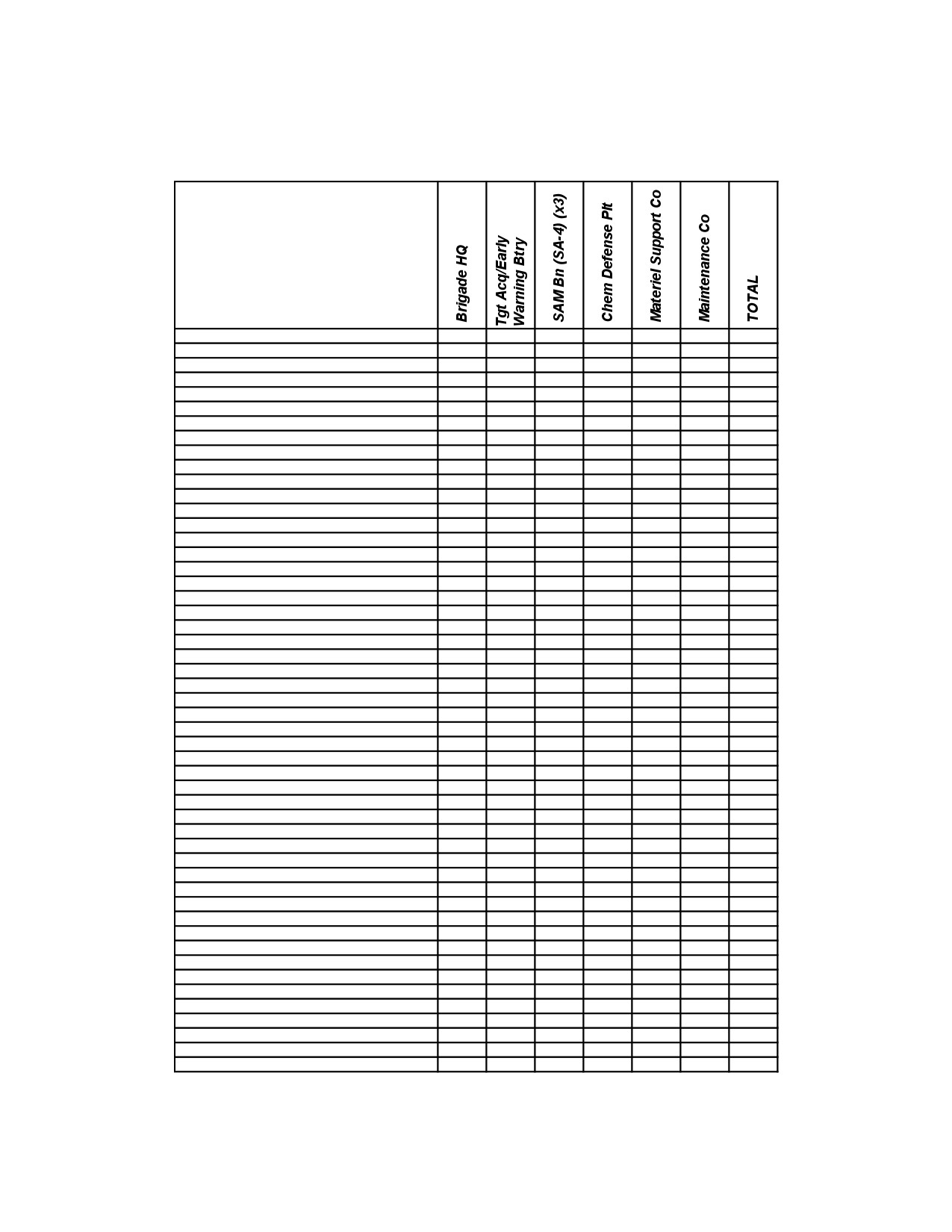

SAM Brigade (SA-4),
Army or Corps or Army Group (continued) ________________________________ _
Principal Items of
Equipment
ARMORED VEHICLES
ACV, BTR-60 (PU-12)
1
12
13
Fire Control Radar Vehicle (TEL Chassis)
9
9
Tgt Acq Radar Vehicle
2
3
5
Chem Recon Vehicle, BRDM-2RKh/RKhM
3
3
WEAPONS
SAM, SA-4/GANEF TEL
27
27
SAM, Shoulder-Fired*
3
3
23-mm AA Gun, ZU-23
24
24
TRUCKS
Truck, Utility
1
2
9
3
1
16
Truck, Light
3
1
24
2
1
31
Truck, Medium
12
25
3
40
Truck, Crane
3
1
4
Truck, Decon, ARS-12U/14
3
3
Truck, Decon, DDA-53/66
1
1
Truck, POL (5,000-L)
9
3
12
Truck, Water (2,000-L)
2
2
4
Van, Command
9
9
Van, Computer
1
1
Van, Maintenance
1
6
2
8
17
Van, Medium
2
2
Van, Radar
1
1
Van, Signal
3
3
6
Ambulance
2
2
TRAILERS
Trailer, Cargo, 1-Axle
1
3
4
Trailer, Cargo, 2-Axle
1
6
5
3
15
Trailer, Generator
2
3
6
2
2
15
Trailer, Kitchen
1
1
3
3
1
9
Trailer, POL (4,200-L)
9
3
12
Trailer, Van
4
1
12
17
Trailer, Water (900-/1,200-L)
3
2
1
1
7
RADARS
Radar, Tgt Acq, LONG TRACK
2
3
5
Radar, Fire Control, PAT HAND
9
9
Radar, Height Finding, THIN SKIN
1
1
RADIOS
VHF, Manpack, Low-Power
1
2
27
1
1
32
VHF, Portable, Low-Power
9
9
VHF, Portable, Very-Low-Power
1
1
VHF, Vehicle Mount, Medium-Power
1
3
3
7
HF, Manpack, Low-Power
2
1
3
HF, Vehicle Mount, Medium-Power
1
1
HF/VHF, Vehicle Mount, Medium-Power
3
3
HF/VHF, Vehicle Mount, High-Power
1
1
Radio Relay, VHF/UHF
1
1
3
5
Warning Receiver
2
12
14
MISCELLANEOUS
SA-4 MissileTransloader (Medium Truck)
27
27
SA-4 MissileTransporter (Tractor-Trailer)
9
9
* The brigade headquarters may have an AA gun section with two 23-mm AA guns, ZU-23, instead of the
SAM squad with three shoulder-fired SAMs.
4-50
FM 100-60
SAM Battalion (SA-4),
SAM Bde (SA-4) ________________________________ _______________________
SAM
BATTALION
(SA-4)
MISSILE
MISSILE
AA GUN
BATTALION
TECHNICAL
FIRING
BATTERY*
HQ
PLATOON
BATTERY
(23-mm)
(p 4-13)
(p 4-52)
SERVICE
BATTERY
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR-60 (PU-12)
4
Van, Signal
1
SAM, SA-4/GANEF TEL
9
Trailer, Cargo, 1-Axle
1
Fire Control Radar Vehicle
Trailer, Cargo, 2-Axle
2
(TEL Chassis)
3
Trailer, Generator
2
Target Acquisition Radar Vehicle
1
Trailer, Kitchen
1
SA-4 Missile Transporter
Trailer, POL (4,200-Liter)
3
(Tractor-Trailer)
3
Trailer, Van
4
SA-4 Missile Transloader
Trailer, Water(1,200-Liter)
1
(Medium Truck)
9
Radars:
23-mm AA Gun, ZU-23
8
Target Acquisition, LONG TRACK
1
Truck, Utility
3
Fire Control, PAT HAND
3
Truck, Light
8
Radios:
Truck, Medium
4
VHF, Manpack, Low-Power
9
Truck, Crane
1
VHF, Portable, Low-Power
3
Truck, POL (5,000-Liter)
3
Radio Relay, VHF/UHF
1
Van, Command
3
Warning Receiver
4
Van, Maintenance
2
____________________________________
* If individual missile firing batteries have an AA gun section of two 23-mm AA guns, ZU-23,
the battalion may also have one AA gun section, instead of an entire AA gun battery.
4-51
FM 100-60
Missile Firing Battery,
SAM Bn (SA-4) ________________________________ ________________________
MISSILE
FIRING
BATTERY*
MISSILE
FIRE
BATTERY
FIRING
CONTROL
HQ
SECTION
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR-60 (PU-12)
1
Trailer, Van
1
SAM, SA-4/GANEF TEL
3
Radar, Fire Control,
SA-4 Missile Transloader
PAT HAND
1
(Medium Truck)
3
Radios:
Fire Control Radar Vehicle
VHF, Manpack, Low-Power
1
(TEL Chassis)
1
Warning Receiver
1
Van, Command
1
____________________________________
* Some batteries may have an AA gun section with two 23-mm AA guns, ZU-23. In that case,
there would be no more than one AA gun section (rather than an entire AA gun battery) at
battalion level.
4-52
FM 100-60
Early Warning Battalion, Army
or Early Warning Regt/Bde ________________________________ ______________
EARLY
WARNING
BATTALION
EW
EW/GCI
BATTALION
CONTROL
RADAR
RADAR
HQ
COMPANY
COMPANY
COMPANY
(p 4-54)
(p 4-54)
AA GUN
SUPPLY &
BATTERY
SERVICE
(23-mm)
PLATOON
(p 4-13)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
Radars:
Van, Automated Radar
Aerial Surveillance/Target
Control System
4
Acquisition, LONG TRACK
4
23-mm AA Gun, ZU-23*
8
EW/GCI, BAR LOCK
or TIN SHIELD
2
Height-Finding, SIDENET or
ODD PAIR
2 **
Height-Finding, THIN SKIN
4
Target Acquisition, FLAT FACE
4
Target Acquisition, SPOON REST
4
Target Acquisition, SQUAT EYE
4
____________________________________
* Instead of an AA gun battery, some early warning battalions may have a platoon of shoulder-
fired SAMs (see p. 3-11).
** Units equipped with 3D radars, such as TIN SHIELD or modernized BAR LOCK, do not
require an accompanying height-finding radar.
4-53
FM 100-60
Early Warning Radar Company,
Early Warning Bn________________________________ ______________________
EARLY WARNING
RADAR COMPANY
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Radars:
Aerial Surveillance/Target Acquisition, LONG TRACK
2
Target Acquisition, FLAT FACE
2
Target Acquisition, SPOON REST
2
Target Acquisition, SQUAT EYE
2
Height-Finding, THIN SKIN
2
Early Warning/Ground-Controlled Intercept Company,
Early Warning Bn________________________________ ______________________
EW/GCI
RADAR
COMPANY
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Radars:
EW/GCI, BAR LOCK or TIN SHIELD
2
Height-Finding, SIDE NET or ODD PAIR
2 *
____________________________________
* Companies equipped with 3D radars, such as TIN SHIELD or modernized BAR LOCK, do
not require an accompanying height-finding radar.
4-54
FM 100-60
Antitank Regiment,
Mechanized Army ________________________________ _____________________
ANTITANK
REGIMENT
CHEMICAL
REGIMENTAL
ANTITANK
ENGINEER
DEFENSE
HQ
BATTALION
PLATOON
PLATOON
(p 4-56)
(p 4-56)
(p 4-56)
(p 4-57)
MATERIEL
MAINT
MEDICAL
SUPPORT
COMPANY
PLATOON
COMPANY
(p 4-56)
(p 4-56)
(p 4-56)
(continued)
4-55
FM 100-60
Antitank Regiment,
Mechanized Army (continued) ________________________________ ___________
Principal Items of Equipment
ARMORED VEHICLES
ACV, MT-LBu
1
15
16
Prime Mover, MT-LBT
63
63
Chemical Recon Vehicle, BRDM-2RKh/RKhM
3
3
Mobile Recon Post, PRP-3/4*
1
3
4
Armored Recovery Vehicle
1
1
WEAPONS
125/100-mm AT Gun, 2A45/MT-12
54
54
ATGM Vehicle, 9P149 w/ AT-6/SPIRAL
27
27
ATGL, RPG-7V
27
4
31
ENGINEER EQUIPMENT
Route-Clearing Vehicle, BAT/PKT
2
2
Ditching Machine, BTM/MDK
2
2
TRUCKS
Truck, Utility
2
9
1
1
1
14
Truck, Light
12
6
1
1
20
Truck, Medium
39
30
3
2
74
Truck, Crane Shovel
2
2
Truck, Decon, ARS-12U/14
3
3
Truck, Decon, DDA-53/66
1
1
2
Truck, Dump
1
1
Truck, POL (5,000-L)
9
6
15
Truck, Water (2,000-L)
2
2
Van, Hospital
1
1
Van, Maintenance
6
2
6
14
Van, Signal
6
6
Ambulance
3
4
7
TRAILERS
Trailer, Cargo, 1-Axle
1
1
Trailer, Cargo, 2-Axle
33
20
3
56
Trailer, Generator
3
1
2
6
Trailer, Kitchen
3
1
4
Trailer, POL (4,200-L)
9
6
15
Trailer, POL (1,200-L)
6
6
Trailer, Water (900/1,200-L)
3
2
2
1
8
RADARS
Radar, Battlefield Surveillance, Man-
12
12
Portable, PSNR-1 or TALL MIKE
RADIOS
VHF, Manpack, Low-Power
1
33
1
1
1
37
VHF, Vehicle Mount, Medium-Power
2
108
4
3
117
HF, Manpack, Low-Power
1
1
2
HF, Vehicle Mount, Medium-Power
1
3
4
HF/VHF, Vehicle Mount, Medium-Power
2
9
11
Radio Relay, VHF/UHF
1
3
4
Warning Receiver
1
3
4
MISCELLANEOUS
Rangefinder, Laser
12
12
* This system includes the SMALL FRED or TALL MIKE battlefield surveillance radar.
4-56
FM 100-60
Antitank Battalion,
AT Regt, Mechanized Army, or AT Bde ________________________________ ____
ANTITANK
BATTALION
ANTITANK
SUPPLY &
BATTALION
ATGM
GUN
SERVICE
HQ
BATTERY
BATTERY
PLATOON
(p 4-58)
(p 4-59)
(p 4-60)
(p
1-44)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ATGM Vehicle, 9P149
Trailer, Kitchen
1
w/ AT-6/SPIRAL
9
Trailer, POL (4,200-Liter)
3
125/100-mm Antitank Gun,
Trailer, POL (1,200-Liter)
2
2A45M/MT-12
18
Trailer, Water (900-Liter)
1
ATGL, RPG-7V
9
Rangefinder, Laser, 1D8/1D12
4
ACV, MT-LBu
5
Radar, Battlefield Surveillance, Man-
Prime Mover, MT-LBT
21
Portable, PSNR-1 or TALL MIKE
4
Mobile Recon Post, PRP-3/4*
1
Radios:
Truck, Utility
3
VHF, Manpack, Low-Power
11
Truck, Light
4
VHF, Vehicle Mount,
Truck, Medium
13
Medium-Power
36
Truck, POL (5,000-Liter)
3
HF, Vehicle Mount,
Van, Maintenance
2
Medium-Power
1
Van, Signal
2
HF/VHF, Vehicle Mount,
Ambulance
1
Medium-Power
3
Trailer, Cargo, 2-Axle
11
Radio Relay, VHF/UHF
1
Trailer, Generator
1
Warning Receiver
1
____________________________________
* This system includes the SMALL FRED or TALL MIKE battlefield surveillance radar.
4-57
FM 100-60
Battalion Headquarters,
AT Bn, AT Regt or AT Bde ________________________________ ______________
BATTALION
HEADQUARTERS
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, MT-LBu
1
Radios:
Mobile Recon Post, PRP-3/4*
1
VHF, Manpack, Low-Power
1
Truck, Utility
2
VHF, Vehicle Mount,
Medium-Power
2
HF, Vehicle Mount,
Medium-Power
1
HF/VHF, Vehicle Mount,
Medium-Power
2
Radio Relay, VHF/UHF
1
Warning Receiver
1
____________________________________
* This system includes the SMALL FRED or TALL MIKE battlefield surveillance radar.
4-58
FM 100-60
ATGM Battery, AT Bn,
AT Regt or AT Bde ________________________________ ____________________
ATGM
BATTERY
MOTOR
BATTERY
FIRING
TRANSPORT
HQ
PLATOON
SECTION
PLATOON
ATGM
HQ
SQUAD
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ATGM Vehicle, 9P149
Radar, Battlefield Surveillance, Man-
w/ AT-6/SPIRAL
9
Portable, PSNR-1 or TALL MIKE
1
ATGL, RPG-7V
9
Radios:
ACV, MT-LBu
4
VHF, Manpack, Low-Power
4
Truck, Medium
3
VHF, Vehicle Mount,
Rangefinder, Laser, 1D8/1D12
1
Medium-Power
13
4-59
FM 100-60
Supply and Service Platoon,
AT Bn, AT Regt or AT Bde ________________________________ ______________
SUPPLY &
SERVICE
PLATOON
MOTOR
SUPPLY &
PLATOON
MAINT
TRANSPORT
SERVICE
HQ
SECTION
SECTION
SECTION
MEDICAL
SECTION
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
Truck, Utility
1
Trailer, Kitchen
1
Truck, Light
4
Trailer, POL (4,200-Liter)
3/2 *
Truck, Medium
7
Trailer, POL (1,200-Liter)
2/1 *
Truck, POL (5,000-Liter)
3
Trailer, Water (900-Liter)
1
Van, Maintenance
2
Radios:
Van, Signal
2
VHF, Manpack, Low-Power
3
Ambulance
1
HF/VHF, Vehicle Mount,
Trailer, Cargo, 2-Axle
8
Medium-Power
1
Trailer, Generator
1
____________________________________
* Totals listed with multiple numbers (such as 3/2) reflect the numbers of that particular piece of
equipment in the antitank battalion at army and army group levels or at corps level, respec-
tively.
4-60
FM 100-60
Drone Squadron,
Army or Corps ________________________________ ________________________
DRONE
SQUADRON
SUPPLY &
SQUADRON
CONTROL
DRONE
SERVICE
HQ
PLATOON
FLIGHT
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
Drone Launch Vehicle
4
Trailer, Generator
6
Drone, DR-3
12
Trailer, Kitchen
1
Drone Recovery Vehicle
2
Trailer, POL (1,200-Liter)
1
Drone Transloader Vehicle
4
Trailer, Water (900-Liter)
1
Mission Control and Support Vehicle
6
Radios:
SAM, Shoulder-Fired
6
VHF, Manpack, Low-Power
13
Truck, Utility
4
VHF, Vehicle Mount,
Truck, Medium
1
Medium-Power
5
Truck, Light
3
HF, Vehicle Mount,
Truck, POL (5,000-Liter)
1
Medium-Power
1
Truck, POL (4,000-Liter)
1
Warning Receiver
1
Van, Maintenance
1
4-61
FM 100-60
Signals Reconnaissance Battalion,
Army or Corps or Army Group or Signals
Recon Regt _______________________
SIGNALS
RECONNAISSANCE
BATTALION
RADIO
RADIO
RADAR
BATTALION
INTERCEPT
DF
INTERCEPT &
HQ
COMPANY
COMPANY
DF COMPANY
SUPPLY &
SIGNAL
SERVICE
PLATOON
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
1
Trailer, Generator
6
Chemical Recon Vehicle,
Trailer, Kitchen
4
BRDM-2RKh/RKhM
1
Trailer, POL (4,200-Liter)
2
SAM, Shoulder-Fired
3
Trailer, Water (900-Liter)
4
Radio Intercept System*
12
Radios:
Radio Direction Finder*
9
VHF, Manpack, Low-Power
6
Radar Intercept/Direction Finder
9
VHF, Vehicle Mount,
Truck, Utility
5
Medium-Power
32
Truck, Light
7
HF, Manpack, Low-Power
1
Truck, Medium
1
HF/VHF, Vehicle Mount,
Truck, POL (5,000-Liter)
2
Medium-Power
3
Van, Command
3
HF/VHF, Vehicle Mount,
Van, Maintenance
4
High-Power
3
Van, Signal
2
Radio Relay, VHF/UHF
1
Ambulance
1
Warning Receiver
1
Trailer, Cargo, 2-Axle
1
____________________________________
* Signals reconnaissance battalions at army or corps levels normally have a higher proportion of
VHF intercept and DF systems in relation to HF systems. The proportion of HF systems is
higher at the army group level.
4-62
FM 100-60
Signals Reconnaissance Regiment,
Army or Army Group ________________________________ ___________________
SIGNALS
RECONNAISSANCE
REGIMENT
SIGNALS
SUPPLY &
REGIMENTAL
SIGNAL
RECON
SERVICE
HQ
COMPANY
BATTALION
COMPANY
(p 4-62)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
13
Trailer, Generator
23
Chemical Recon Vehicle,
Trailer, Kitchen
16
BRDM-2RKh/RKhM
4
Trailer, POL (4,200-Liter)
8
SAM, Shoulder-Fired
12
Trailer, Water (900-Liter)
16
Radio Intercept System*
36
Radios:
Radio Direction Finder*
27
VHF, Manpack, Low-Power
33
Radar Intercept/Direction Finder
27
VHF, Vehicle Mount,
Truck, Utility
28
Medium-Power
82
Truck, Light
26
HF, Manpack, Low-Power
7
Truck, Medium
14
HF, Vehicle Mount,
Truck, POL (5,000-Liter)
8
Medium-Power
13
Truck, Water (2,000-Liter)
1
HF/VHF, Vehicle Mount,
Van, Command
9
Medium-Power
12
Van, Maintenance
17
HF/VHF, Vehicle Mount,
Van, Signal
13
High-Power
7
Ambulance
4
Radio Relay, VHF/UHF
6
Trailer, Cargo, 2-Axle
9
Warning Receiver
7
____________________________________
* Signals reconnaissance battalions at the army level normally have a higher proportion of VHF
intercept and DF systems in relation to HF systems. The proportion of HF systems is higher at
the army group level.
4-63
FM 100-60
Jamming Battalion,
Army or Corps or Army Group ________________________________ ___________
JAMMING
BATTALION
RADIO
VHF/UHF
HF
BATTALION
INTERCEPT
JAMMING
JAMMING
HQ
& DF CO
COMPANY*
COMPANY
FUZE
SUPPLY &
SIGNAL
JAMMING
SERVICE
PLATOON
PLATOON
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total *
Equipment
Total *
ACV, BTR (R-145BM)
1
Van, Signal
2
Chemical Recon Vehicle,
Ambulance
1
BRDM-2RKh/RKhM
1
Trailer, Cargo, 2-Axle
1
SAM, Shoulder-Fired
3
Trailer, Generator
6/7
Radio Intercept/Direction
Trailer, Kitchen
4/5
Finder, VHF
3
Trailer, POL (4,200-Liter)
2
Radio Intercept/Direction
Trailer, Water (900-Liter)
4/5
Finder, HF
3
Radios:
Communications Jammer, VHF
9/18
VHF, Manpack, Low-Power
6
Communications Jammer, UHF
3/6
VHF, Vehicle Mount,
Communications Jammer, HF
9
Medium-Power
38/50
Proximity Fuze Jammer, SPR-1/2
9
HF, Manpack, Low-Power
1
Truck, Utility
5
HF/VHF, Vehicle Mount,
Truck, Light
7/9
Medium-Power
3
Truck, Medium
1
HF/VHF, Vehicle Mount,
Truck, POL (5,000-Liter)
2
High-Power
1
Van, Command
4/5
Radio Relay, VHF/UHF
1
Van, Maintenance
4/5
Warning Receiver
1
____________________________________
* At corps level, the jamming battalion may have only one VHF/UHF jamming company. At
army or army group levels, it is more likely to have two such companies. Totals listed with
multiple numbers (such as 9/18) reflect the numbers of that particular piece of equipment in a
battalion with one or two VHF/UHF jamming companies, respectively.
4-64
FM 100-60
Jamming Regiment,
Army or Army Group ________________________________ ___________________
JAMMING
REGIMENT
SUPPLY &
REGIMENTAL
JAMMING
SIGNAL
SERVICE
HQ
BATTALION
COMPANY
COMPANY
(p 4-64)
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
ACV, BTR (R-145BM)
13
Ambulance
4
Chemical Recon Vehicle,
Trailer, Cargo, 2-Axle
9
BRDM-2RKh/RKhM
4
Trailer, Generator
26
SAM, Shoulder-Fired
12
Trailer, Kitchen
19
Radio Intercept/Direction
Trailer, POL (4,200-Liter)
8
Finder, VHF
9
Trailer, Water (900-Liter)
19
Radio Intercept/Direction
Radios:
Finder, HF
9
VHF, Manpack, Low-Power
33
Communications Jammer, VHF
54
VHF, Vehicle Mount,
Communications Jammer, UHF
18
Medium-Power
150
Communications Jammer, HF
27
HF, Manpack, Low-Power
7
Proximity Fuze Jammer, SPR-1/2
27
HF, Vehicle Mount,
Truck, Utility
28
Medium-Power
13
Truck, Light
23
HF/VHF, Vehicle Mount,
Truck, Medium
14
Medium-Power
12
Truck, POL (5,000-Liter)
8
HF/VHF, Vehicle Mount,
Truck, Water (2,000-Liter)
1
High-Power
7
Van, Command
15
Radio Relay, VHF/UHF
6
Van, Maintenance
20
Warning Receiver
7
Van, Signal
13
4-65
FM 100-60
Engineer Brigade,
Army or Corps or Army Group ________________________________ ___________
ENGINEER
BRIGADE*
ROAD &
BRIGADE
ENGINEER
OBSTACLE
BRIDGE
HQ
BATTALION
BATTALION
BATTALION
(p 4-69)
(p 4-70)
(p 4-75)
(p 1-54)
OBSTACLE-
PONTOON
CHEMICAL
MEDICAL
CLEARING
BRIDGE
DEFENSE
PLATOON
BATTALION
BATTALION
PLATOON
(p 4-78)
(p 2-47)
(p 2-51)
(p 4-83)
____________________________________
* Some engineer brigades may have a second pontoon bridge battalion. However, the equip-
ment totals here include only one such battalion. In addition to the standard types of battalion
shown here, some engineer brigades at army or army group levels could include one or more
of the following types: an engineer construction battalion, a fabrication battalion, a water
supply battalion, and possibly a camouflage, concealment, and deception battalion.
(continued)
4-66
FM 100-60
Engineer Brigade,
Army or Corps or Army Group (continued) ________________________________ _
Principal Items of
Equipment
ARMORED VEHICLES
APC, BTR-60/70/80
6
3
3
12
ACV, BRDM-2U
2
3
5
ACV, BTR (R-145BM)
2
2
Chem Recon Veh, BRDM-2RKh/RKhM
3
3
Armored Recovery Vehicle
3
3
3
3
12
WEAPONS
ATRL, RPG-22/26*
16/18
12
12
40/42
SAM, Shoulder-Fired
3
18
9
6
36
ENGINEER EQUIPMENT
Mineclearer, MTK/MTK-2
4
9
13
Mine Detector, DIM
6
9
15
Minelayer, PMR/GMZ
6
27
33
Minelayer, UMZ*
0/6
0/6
Armored Engineer Tractor, IMR
4
3
7
Engineer Recon Vehicle, IRM
4
9
2
15
Bridge, PMP Center**
32
32
64
Bridge, PMP Ramp**
4
4
8
Powerboat**
12
12
24
Bridge, Truck-Launched
16
16
32
Bridge, Tank-Launched
8
12
20
Tracked Amphibian, K-61/PTS
24
24
Tracked Ferry, GSP/PMM-2 ***
12
12
Assault Boat
20
20
Trailer, Amphibious, PKP
12
12
Route-Clearing Vehicle, BAT/PKT
16
6
3
25
Truck, Sawmill
2
2
4
Trailer, Saw
2
2
4
Truck, Water Purification
2
2
4
Concrete Mixer
2
2
4
Tractor
4
3
7
Piledriver Set, KMS
2
2
4
Ditching Machine, BTM/MDK
8
4
9
21
Grader
4
5
9
* Totals listed with multiple numbers (such as 16/18) reflect the numbers of that particular piece of equipment when
engineer battalions do or do not have the UMZ minelayer, respectively.
** The PMM-2 amphibious bridge/ferry system may replace the PMP pontoon bridge. With the PMM-2, there is no
need for powerboats.
*** With the PMM-2, there are a total of 16 ferries rather than 12.
(continued)
4-67
FM 100-60
Engineer Brigade,
Army or Corps or Army Group (continued) ________________________________ _
Principal Items of
Equipment
TRUCKS
Truck, Utility
3
20
9
7
7
6
52
Truck, Light
4
1
5
Truck, Medium*
4
54/60
18
40
16
4
2
138/144
Truck, Heavy**
12
6
6
6
12
42
Truck, Crane
2
2
4
Truck, Crane Shovel
6
2
8
Truck, Decon, ARS-12U/14
3
3
Truck, Decon, DDA-53/66
1
1
2
Truck, Dump
6
4
10
Truck, POL (5,000-L)
1
16
7
7
3
4
38
Truck, Recovery
1
1
Truck, Water (2,000-L)
1
1
1
1
2
6
Van, Command
3
3
Van, Hospital
1
1
Van, Kitchen
1
1
1
1
1
5
Van, Maintenance
4
8
4
4
4
4
28
Van, Medium
1
2
1
1
1
1
7
Van, Signal
1
4
1
1
1
1
9
Ambulance
1
1
1
1
4
8
TRAILERS
Trailer, Cargo, 1-Axle
1
8
4
1
1
1
16
Trailer, Cargo, 2-Axle
1
6
7
1
1
1
17
Trailer, Compressor
2
2
Trailer, Generator
1
8
3
3
3
3
21
Trailer, Kitchen
10
5
4
4
3
1
27
Trailer, POL (4,200-L)
1
20
7
7
3
4
42
Trailer, Water (900-/1,200-L)
1
10
5
4
4
3
2
1
30
RADIOS
VHF, Manpack, Low-Power
6
8
22
16
28
4
1
85
VHF, Vehicle Mount, Medium-Power*
84/90
27
15
15
11
3
155/161
HF, Manpack, Low-Power*
22/24
1
1
1
3
1
29/31
HF, Vehicle Mount, Medium-Power
2
2
HF/VHF, Vehicle Mount, Medium-Power
4
4
2
2
2
2
16
HF/VHF, Vehicle Mount, High-Power
1
4
1
1
1
1
9
Warning Receiver
1
2
1
1
1
1
7
* Totals listed with multiple numbers (such as 54/60) reflect the numbers of that particular piece of equipment when
engineer battalions do or do not have the UMZ minelayer, respcetively. Also, when the towed minelayer PMR
replaces the armored tracked GMZ, the number of medium trucks goes up by 6, and the number of vehicle-mounted
radios goes down by 16.
** When the PMM-2 replaces the PMP pontoon bridge, there is no need for the heavy trucks that carry or tow
powerboats in the pontoon bridge battalion.
4-68
FM 100-60
Brigade Headquarters,
Engr Bde________________________________ _____________________________
BRIGADE
HEADQUARTERS
SUPPLY &
HQ
SIGNAL
MAINT
SERVICE
COMPANY
PLATOON
PLATOON
PLATOON
PRINCIPAL ITEMS OF EQUIPMENT
Equipment
Total
Equipment
Total
SAM, Shoulder-Fired
3
Trailer, Cargo 2-Axle
1
Truck, Utility
3
Trailer, Generator
1
Truck, Light
4
Trailer, POL (4,200-Liter)
1
Truck, Medium
4
Trailer, Water (900-Liter)
1
Truck, POL (5,000-Liter)
1
Radios:
Truck, Recovery
1
VHF, Manpack, Low-Power
6
Van, Command
3
HF/VHF, Vehicle Mount,
Van, Kitchen
1
Medium-Power
4
Van, Maintenance
4
HF/VHF, Vehicle Mount,
Van, Medium
1
High-Power
1
Van, Signal
1
Radio Relay, VHF/UHF
1
Trailer, Cargo 1-Axle
1
Warning Receiver
1
4-69
FM 100-60
Road and Bridge Battalion,
Engr Bde________________________________ _____________________________
ROAD &
BRIDGE
BATTALION
TRUCK-LAUNCHED
TANK-LAUNCHED
ROAD
BATTALION
BRIDGE
BRIDGE
CONST
HQ
COMPANY
COMPANY
COMPANY
(p 4-71)
(p 4-73)
(p 4-74)
(p 4-72)
SUPPLY &
SIGNAL
MAINT
SERVICE
PLATOON
PLATOON
PLATOON
(p 4-71)
(p 4-71)
(p 4-71)
(continued)
4-70
FM 100-60
Road and Bridge Battalion,
Engr Bde (continued) ________________________________ __________________
Principal Items of
Equipment
ARMORED VEHICLES
Armored Recovery Vehicle
3
3
WEAPONS
SAM, Shoulder-Fired
6
3
9
ENGINEER EQUIPMENT
Bridge, Truck-Launched
16
16
Bridge, Tank-Launched
12
12
Route-Clearing Vehicle, BAT/PKT
6
6
Truck, Crane
2
2
Truck, Crane Shovel
2
2
Truck, Dump
4
4
Truck, Sawmill
2
2
Trailer, Saw
2
2
Truck, Water Purification
2
2
Concrete Mixer
2
2
Tractor
3
3
Piledriver Set, KMS
2
2
Ditching Machine, BTM/MDK
4
4
Grader
5
5
TRUCKS
Truck, Utility
2
2
1
2
1
1
9
Truck, Medium
1
6
2
6
1
1
1
18
Truck, Heavy
2
4
6
Truck, POL (5,000-Liter)
7
7
Truck, Water (2,000-Liter)
1
1
Van, Kitchen
1
1
Van, Maintenance
4
4
Van, Medium
1
1
Van, Signal
1
1
Ambulance
1
1
TRAILERS
Trailer, Cargo, 1-Axle
1
3
4
Trailer, Cargo, 2-Axle
6
1
7
Trailer, Generator
1
1
1
3
Trailer, Kitchen
2
1
1
1
5
Trailer, POL (4,200-L)
7
7
Trailer, Water (900-/1,200-L)
2
1
1
1
5
RADIOS
VHF, Manpack, Low-Power
8
4
6
3
1
22
VHF, Vehicle Mount, Medium-Power
8
12
4
3
27
HF, Manpack, Low-Power
1
1
HF/VHF, Vehicle Mount, Medium-Power
1
1
2
HF/VHF, Vehicle Mount, High-Power
1
1
Warning Receiver
1
1
4-71















Content      ..     5      6      7      8     ..
