Расположение электрооборудования под полом троллейбуса ТРОЛЗА-5265





 Под полом в задней части троллейбуса в специальном отсеке расположен тяговый асинхронный электродвигатель ТАД-280L4 (см. рисунок 4.2). Других электроаппаратов тягового привода под полом нет. Доступ к тяговому электродвигателю через люк со стороны пассажирского помещения. Рядом с тяговым электродвигателем находится моторовводная коробка, доступ к которой осуществляется через открывающуюся бортовую панель.

Тяговый электродвигатель прикреплен к основанию кузова с помощью четырех кронштейнов, обеспечивающих вторую ступень изоляции электродвигателя от корпуса троллейбуса и амортизацию его подвески.

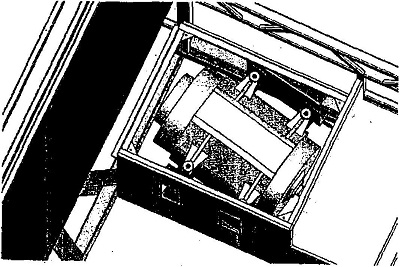

Рисунок 4.2 - Установка тягового электродвигателя
