Компрессорная установка КУТ-3 троллейбуса ТРОЛЗА-5265





Компрессорная установка КУТ-3 (производитель - ООО «Спейс» г.Москва (тел.095 490-3164) или АКВ 0,3/0,8 (производитель г.Первомайск). Подробное описание устройства и эксплуатации - в сопроводительной документации завода-изготовителя.



В составе компрессорной установки на выходе установлен предохранительный клапан и влагомаслоотделитель циклонного типа. Для сброса отделенного масла и конденсата имеется электроклапан. При отключении компрессора напряжение на катушке клапана отключается и клапан открывается. Катушка электроклапана одновременно является подогревателем выхода.









Воздушные резервуары пневмосистемы троллейбуса ТРОЛЗА-5265



Воздушные резервуары - цилиндрические металлические емкости. Условный объем каждого резервуара - 10,5 литров. На торцах резервуаров имеются резьбовые бобышки для подключения, в нижних бобышках установлены сливные клапаны (см.рис 3.16) возможности сброса конденсата и выпуска воздуха. Частота слива конденсата определяется в эксплуатации в зависимости от температуры и влажности воздуха.













Осушитель воздуха пневмосистемы троллейбуса ТРОЛЗА-5265







Осушитель воздуха (Рис 3.13). Предназначен для адсорбционной сушки холодной регенерации, когда сжатый воздух продувается через грану-лянт (адсорбент), способный впитывать содержащиеся в воздухе водяные пары. Осушитель включает: картридж с адсорбентом, обратный и предохранительный клапаны, систему каналов и элементов, обеспечивающих поддержание необходимого интервала давлений, сбрасывающий клапан и патрон для его подогрева

Параметры патрона подогрева: напряжение питания - +24В,

мощность подогревателя - 100ВТ,

включение при +7° С,

отключение при+290 С,

Питание подогревателя не отключается, поэтому при понижении температуры подогрев включается автоматически.

Работа осушителя. Подаваемый в осушитель сжатый воздух попадает в полости А и С, где происходит начальное водоотделение и конденсат стекает к выпускному клапану "е’\ Через фильтр тонкой очистки "g" и кольцевую камеру "h", встроенную в картридж "b", воздух проходит через сетку в гранулянт "а", где влага впитывается. Осушенный воздух проходит через выход 22 на регенерационный резервуар, через обратный клапан и выход 21 в пневмосистему.

По достижении верхнего предела регулирования давления (0,8МПа) по команде от регулятора давления АК-11 включается электропневматический клапан (Рис. 3.14), подается давление на вход «4» осушителя и поршень «В» открывает выпускной клапан «е» в выпускное отверстие. Участок от компрессора до выхода осушителя разгружается, при этом из регенерационного резервуара через выход 22 осушителя, выпускается воздух, продувая картуш осушителя и просушивая адсорбент. При понижении давления в системе до 0,65МПа срабатывает переключатель АК-11, электропневмоклапан отключается, выпуская воздух из выхода 4 и в полости «В» осушителя давление падает до нуля, клапан «е» закрывается - осушитель вновь готов к работе, включается компрессор. В области поршня ”е" установлен нагревательный элемент.


Обслуживание осушителя сводится к периодическому внешнему осмотру и очистке, один раз в год необходимо сменить картуш "b" с влагопоглощающим гранулянтом.













Рис. 3.13 - Осушитель воздуха WABCO 432 420 000 0

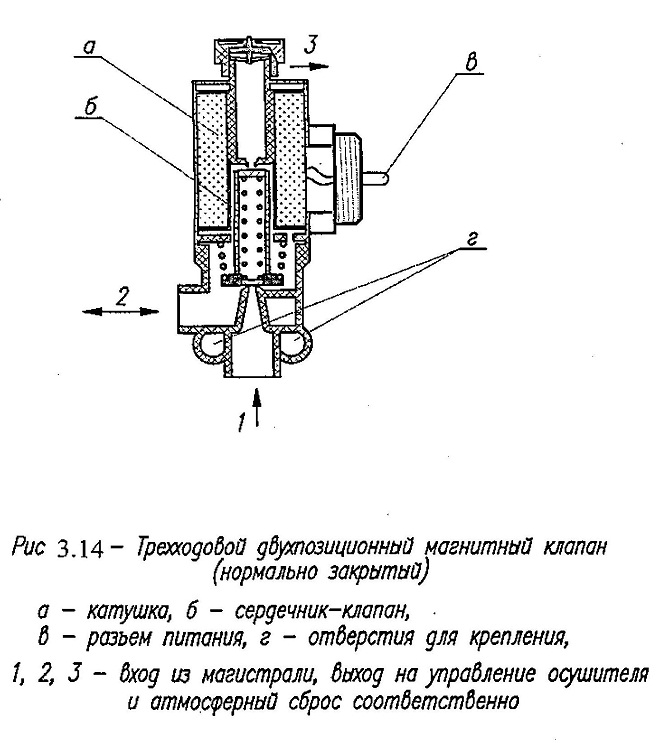

Рис 3.14- Трехходобой дбухпозиционный магнитный клапан (нормально закрытий)
