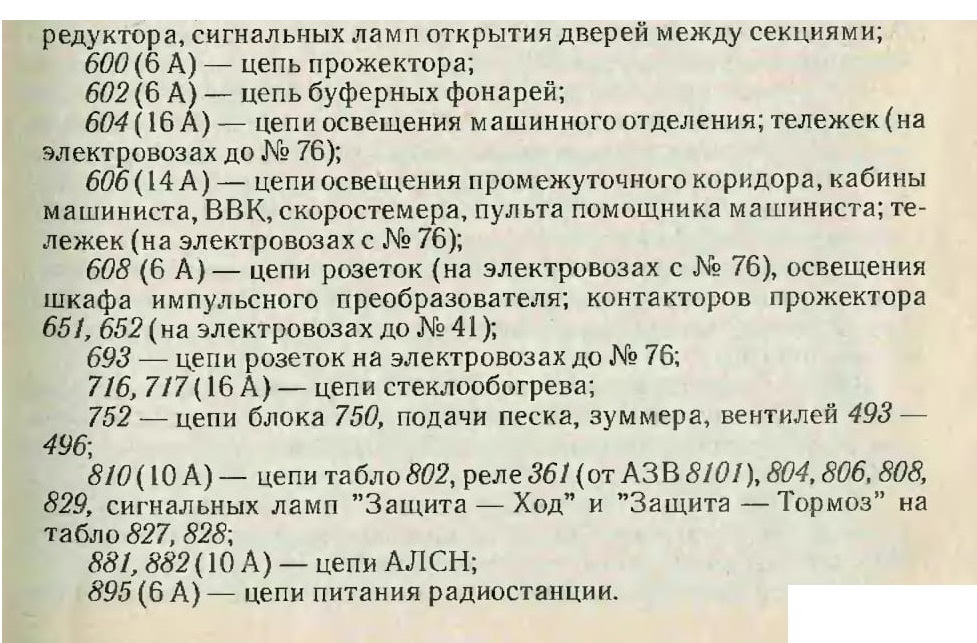

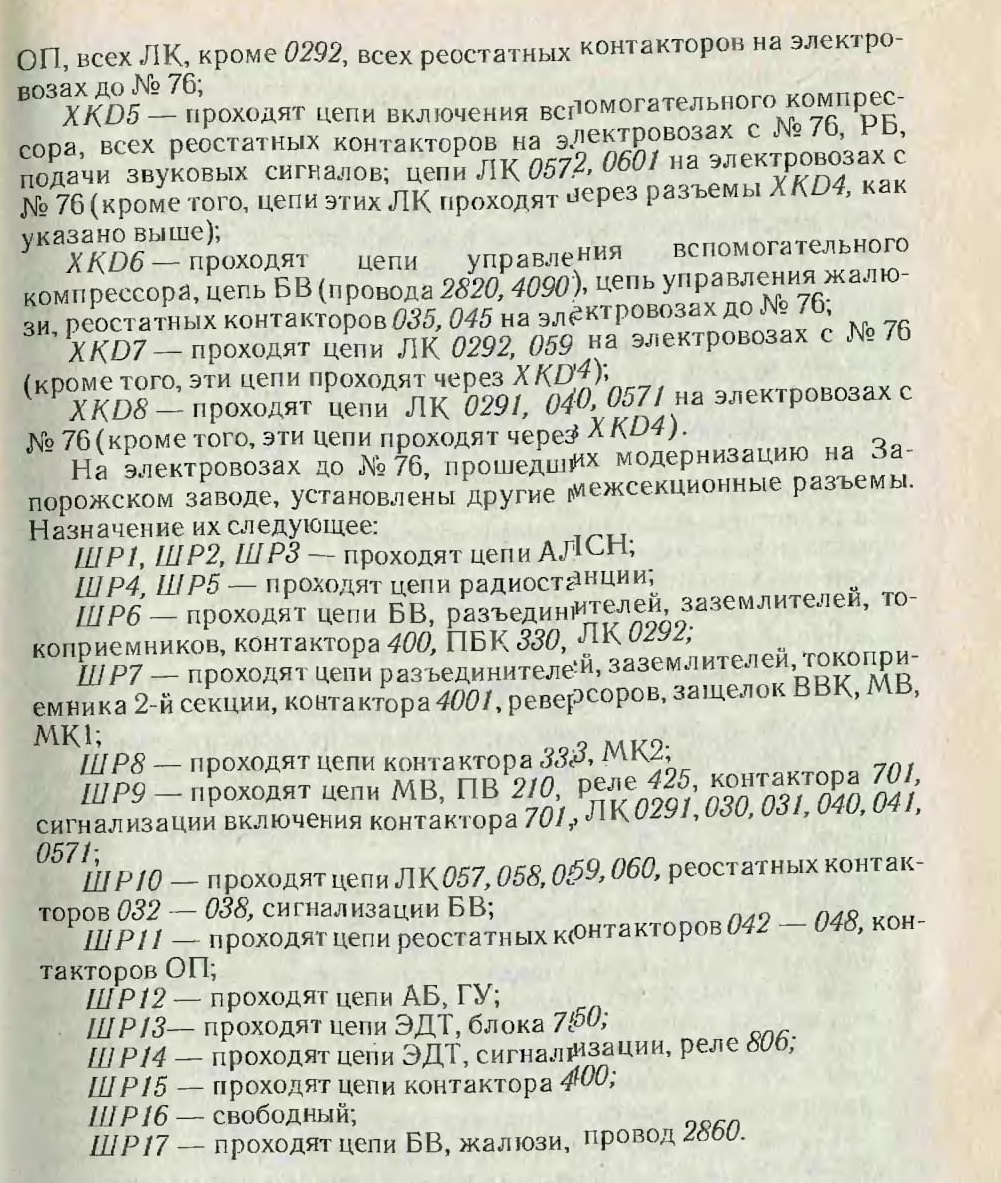

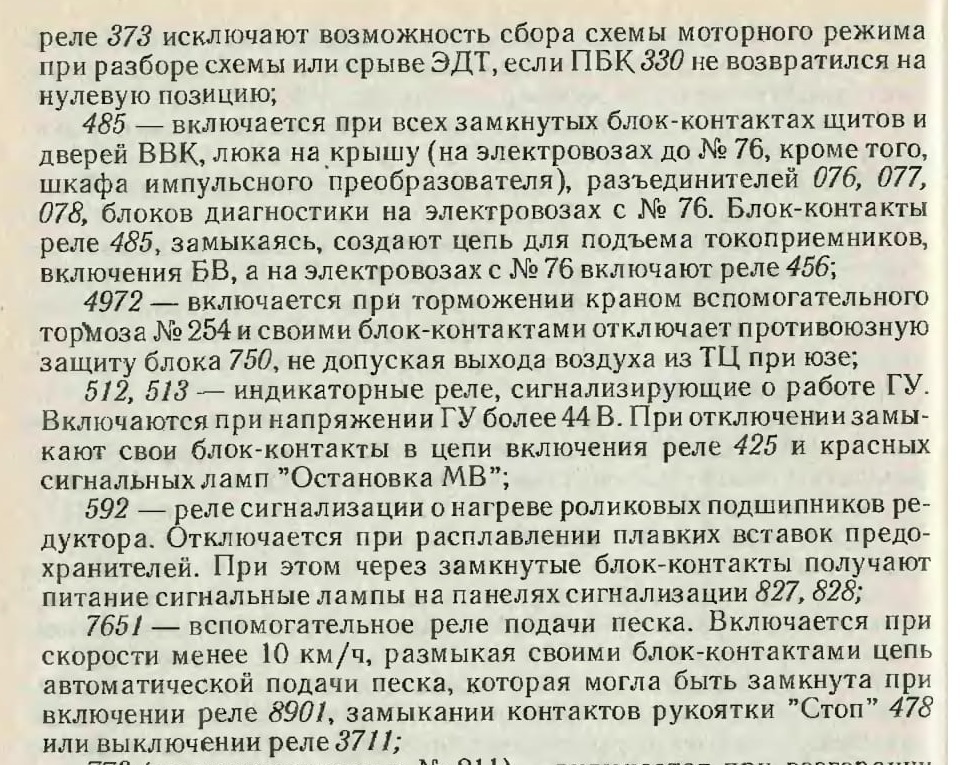

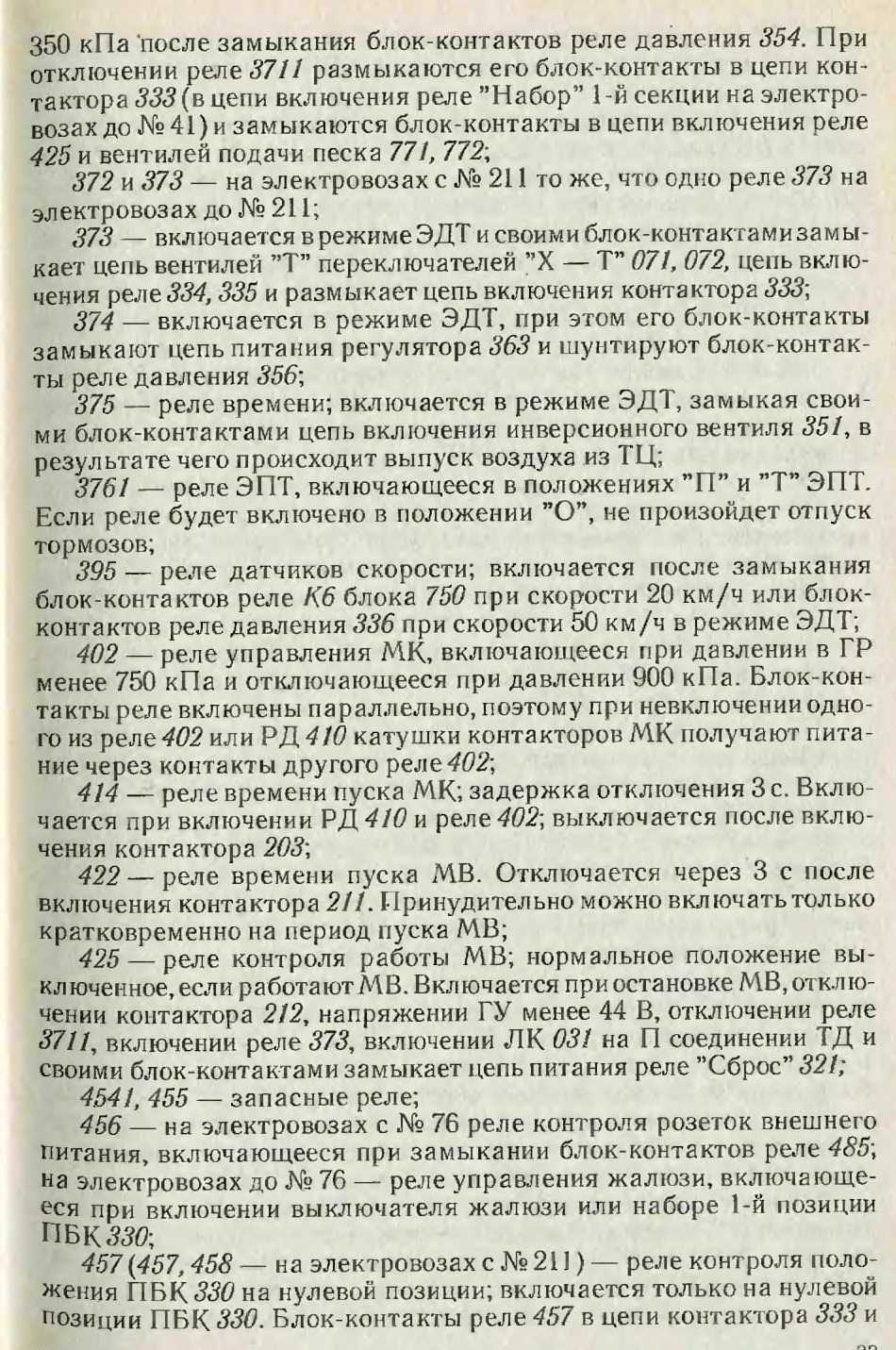

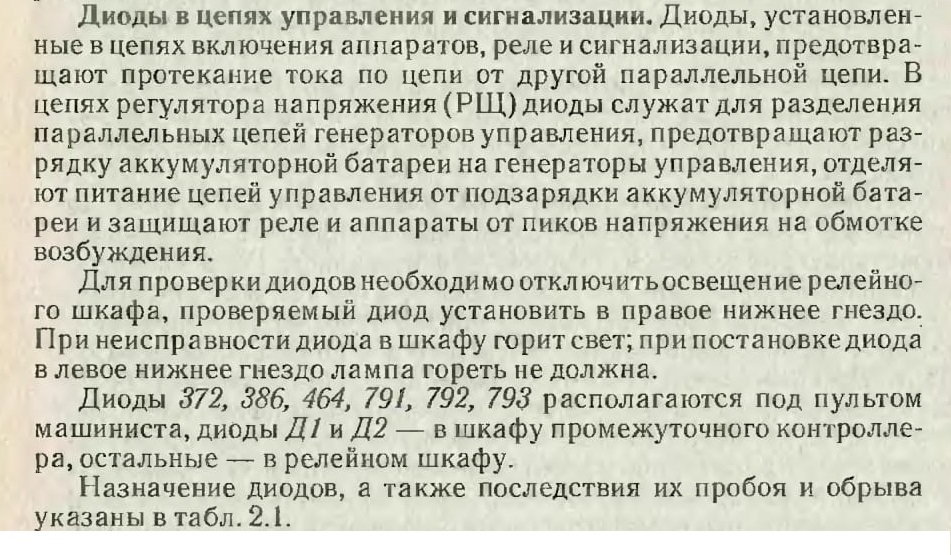

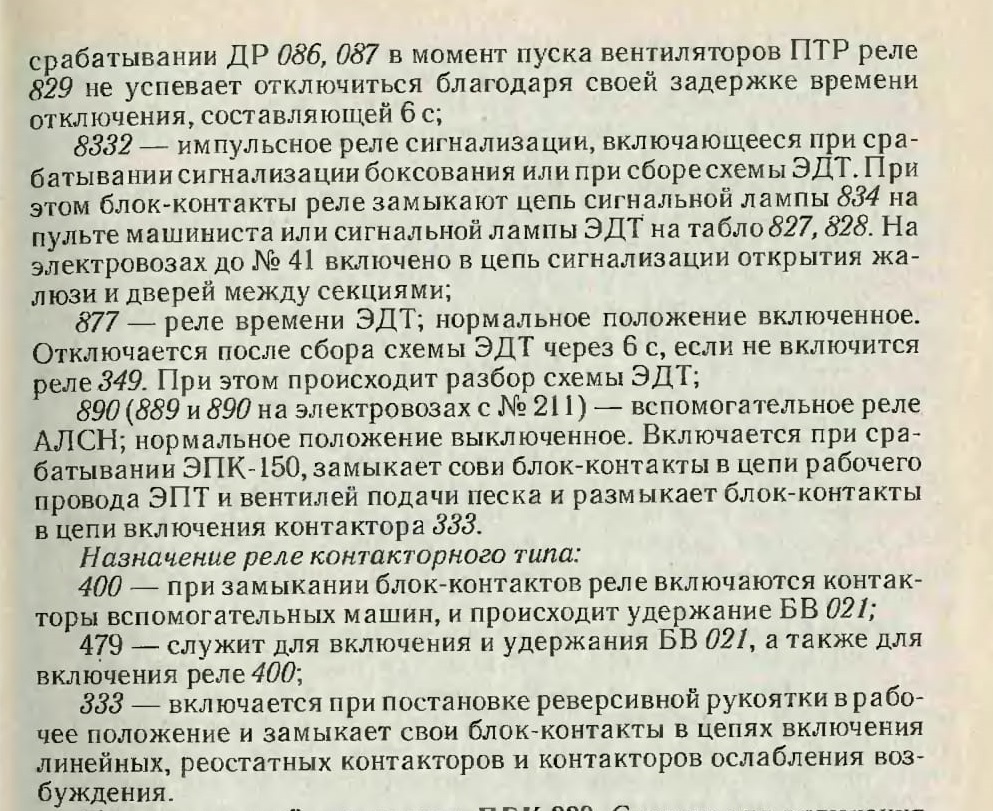

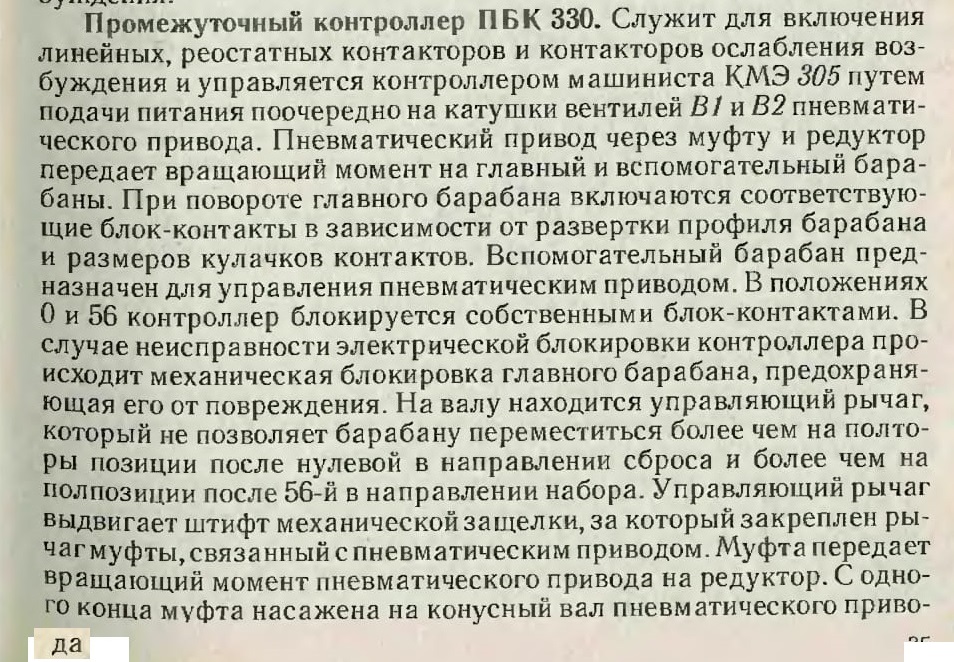

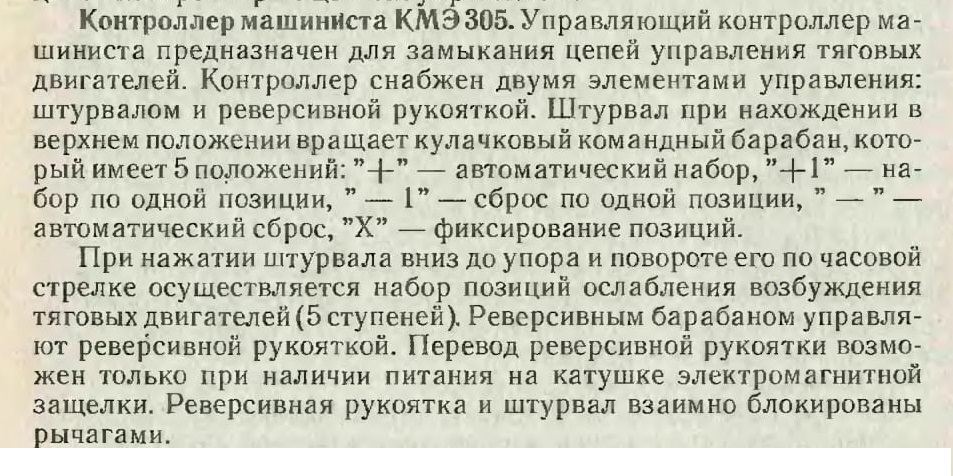

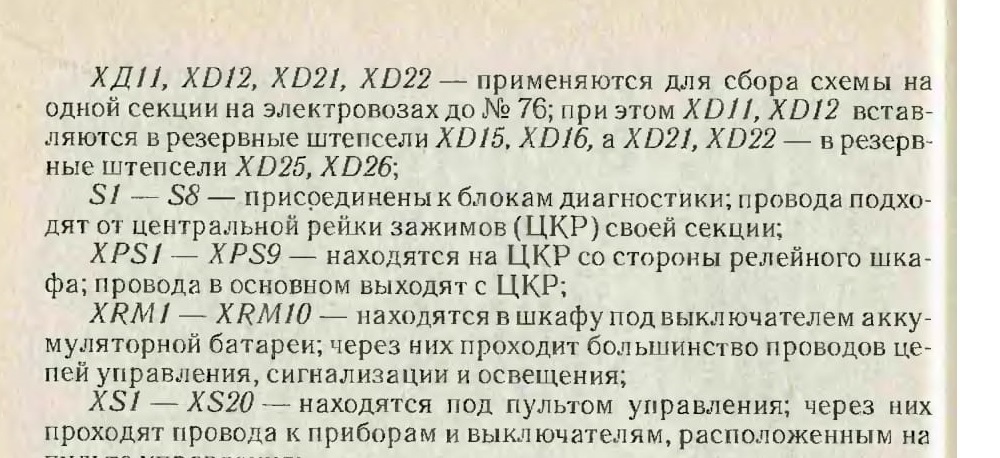

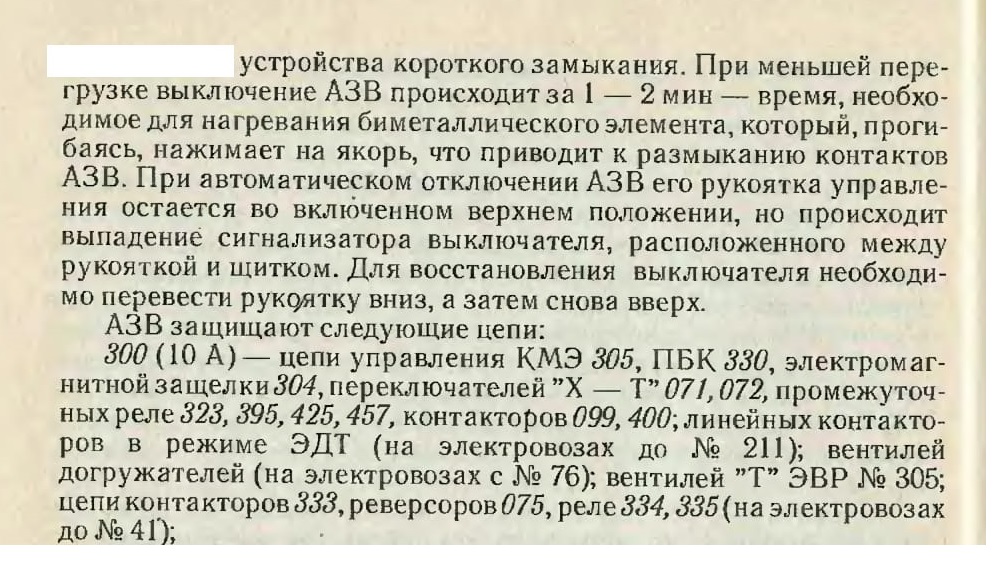

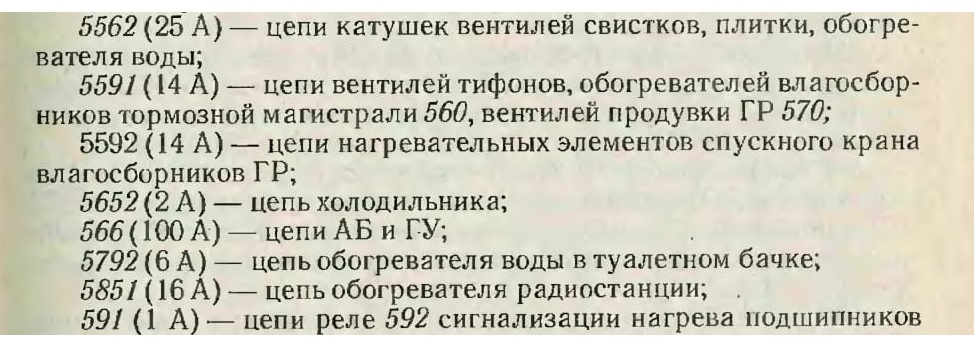

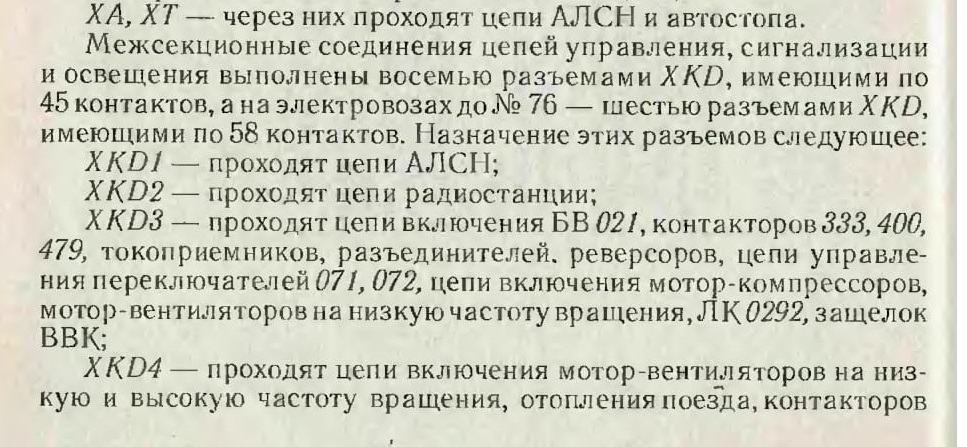

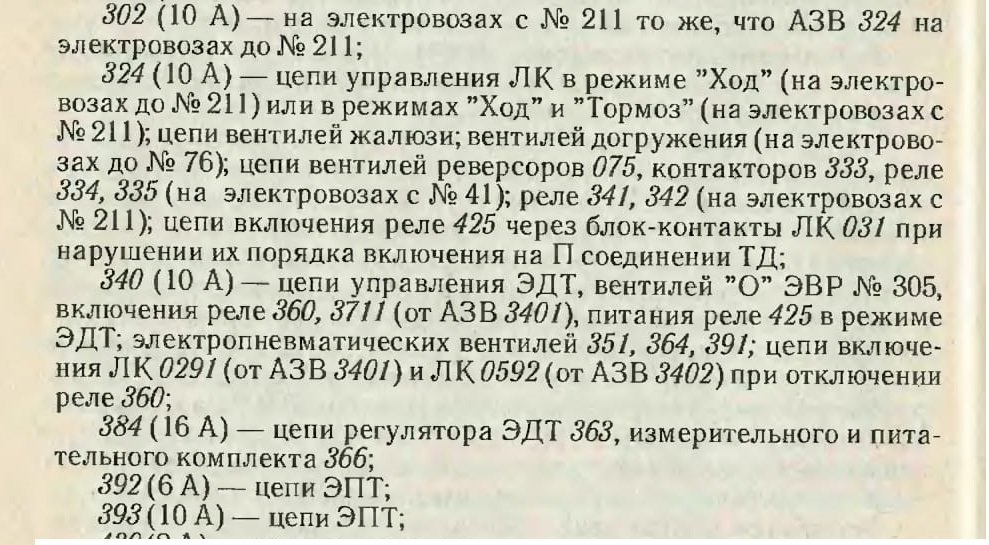

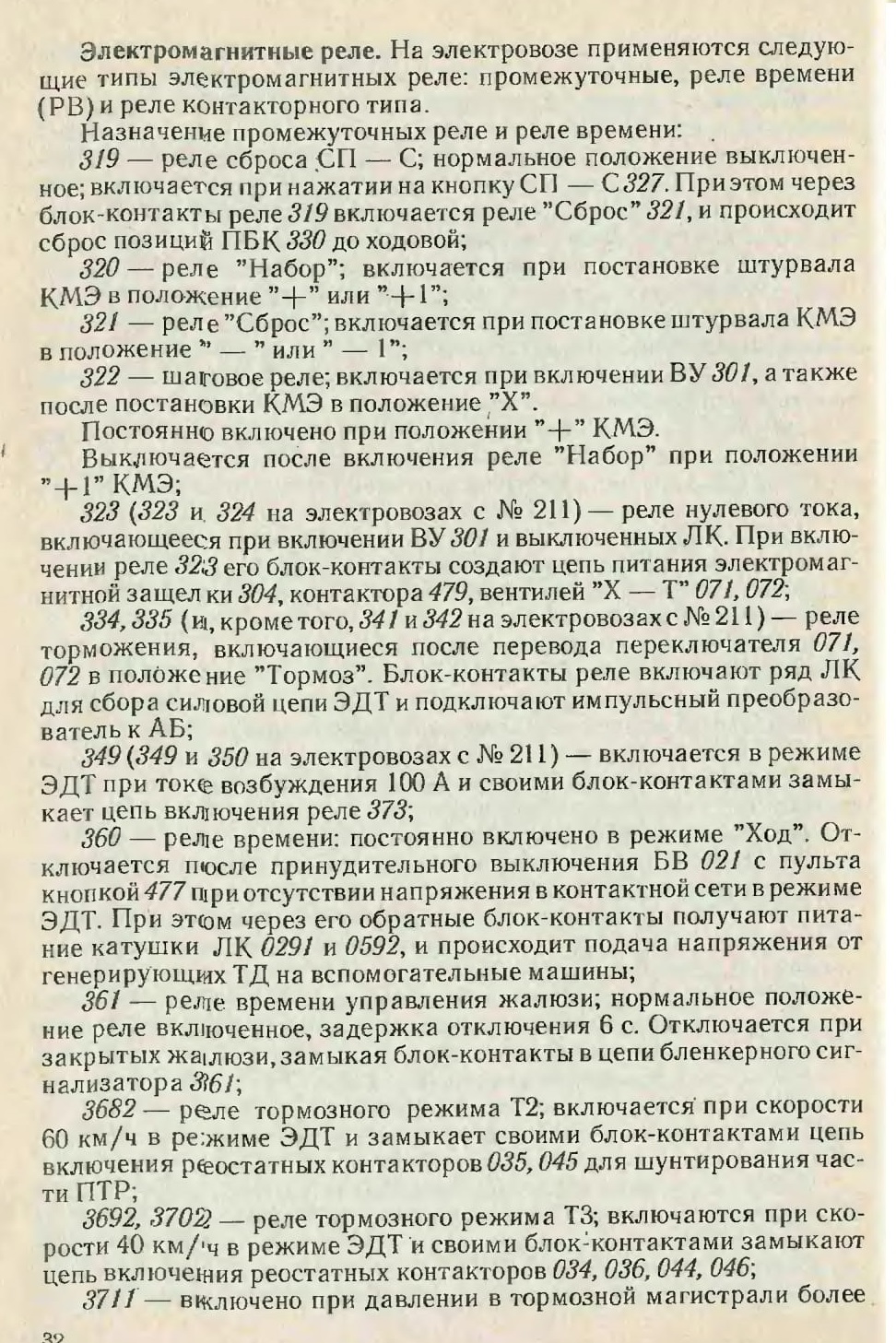

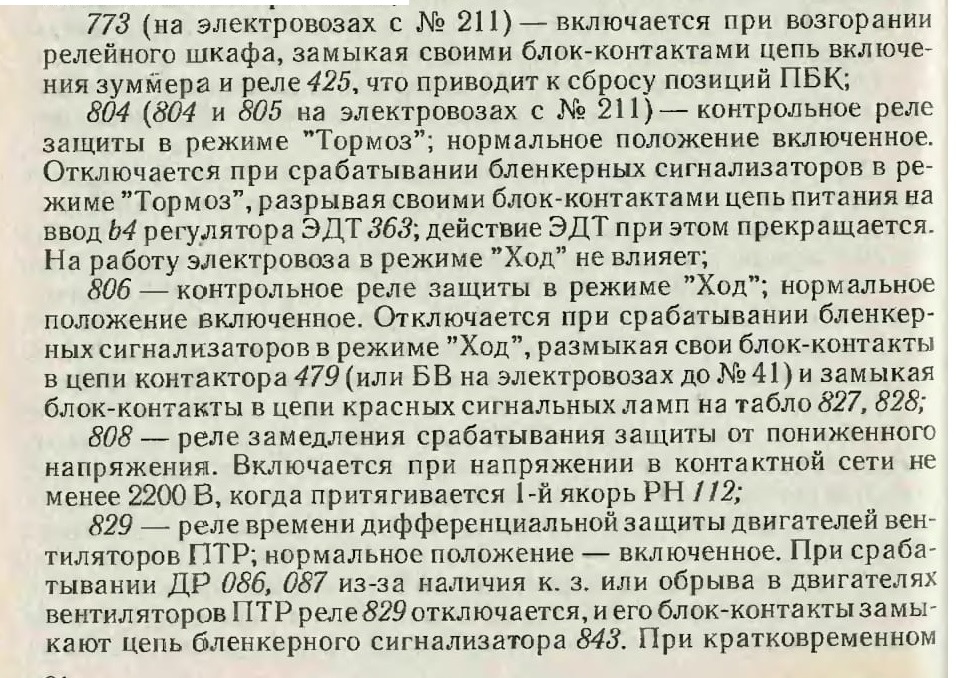

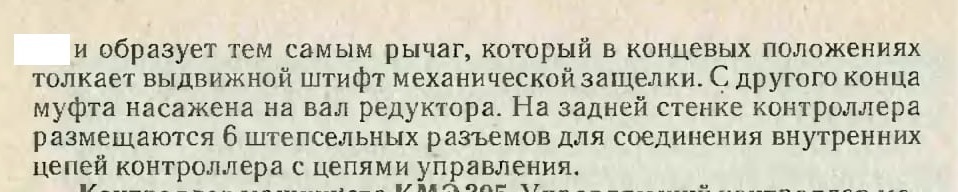

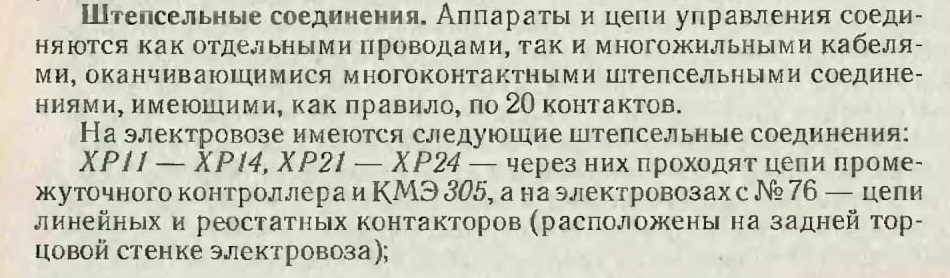

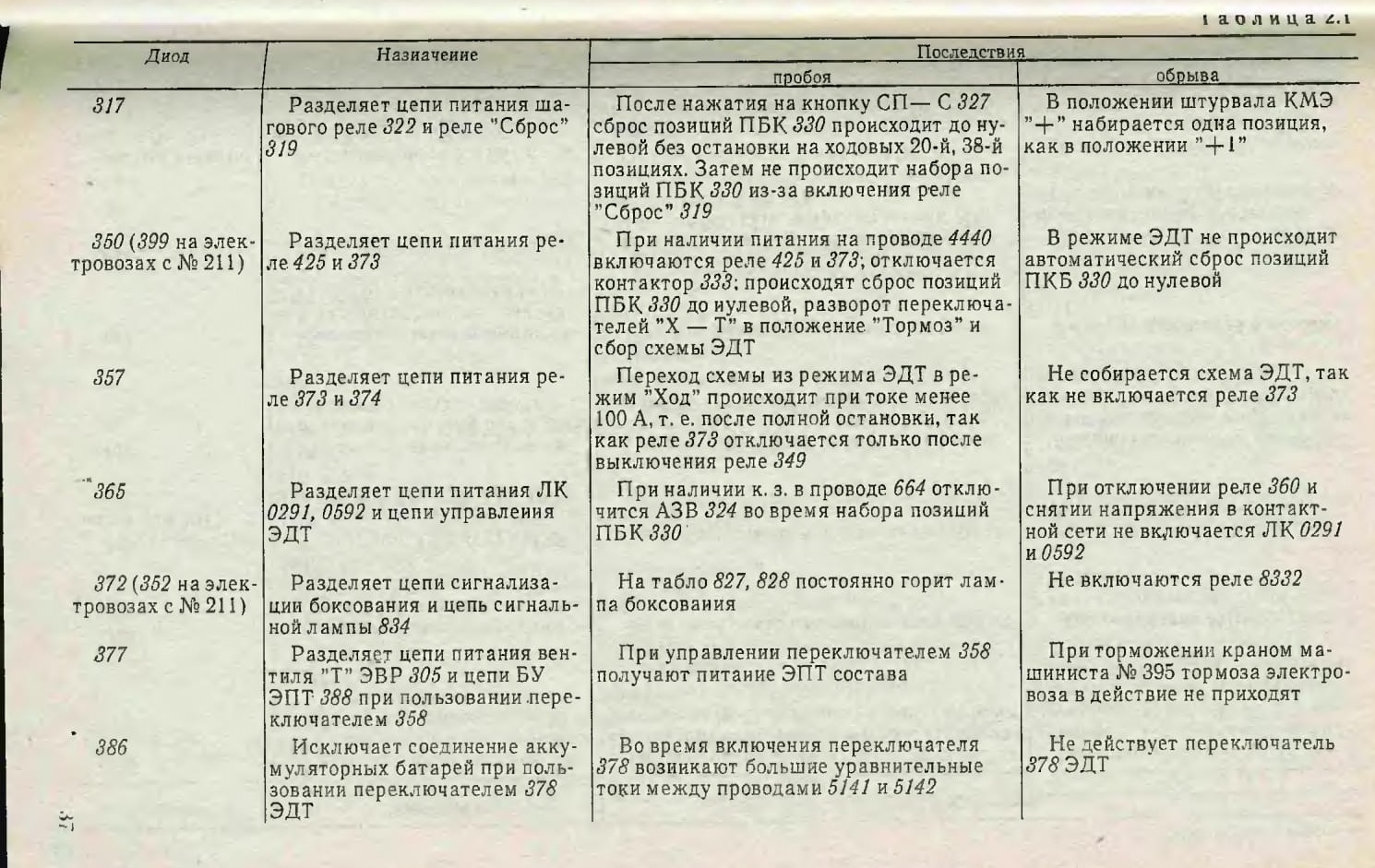

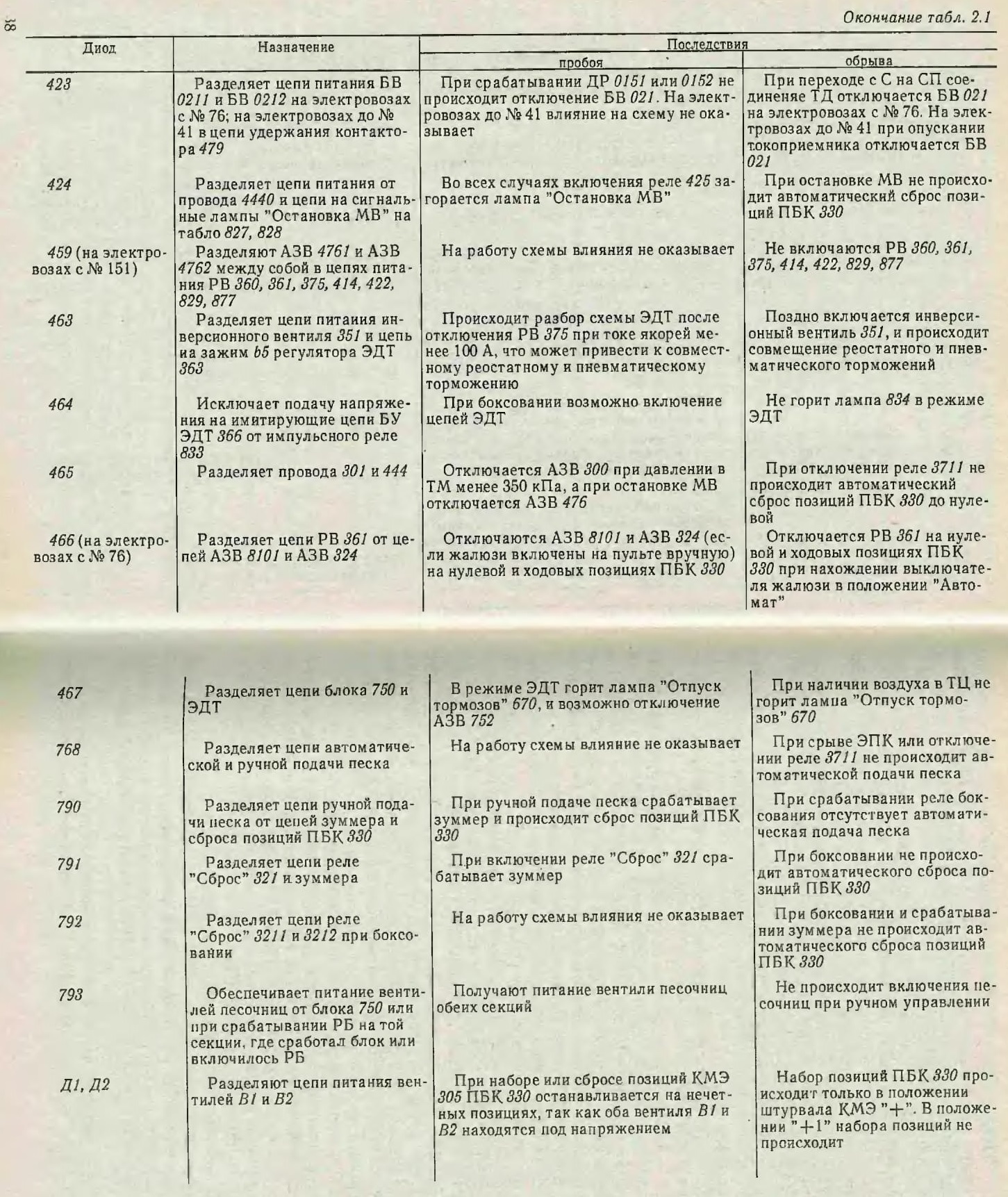

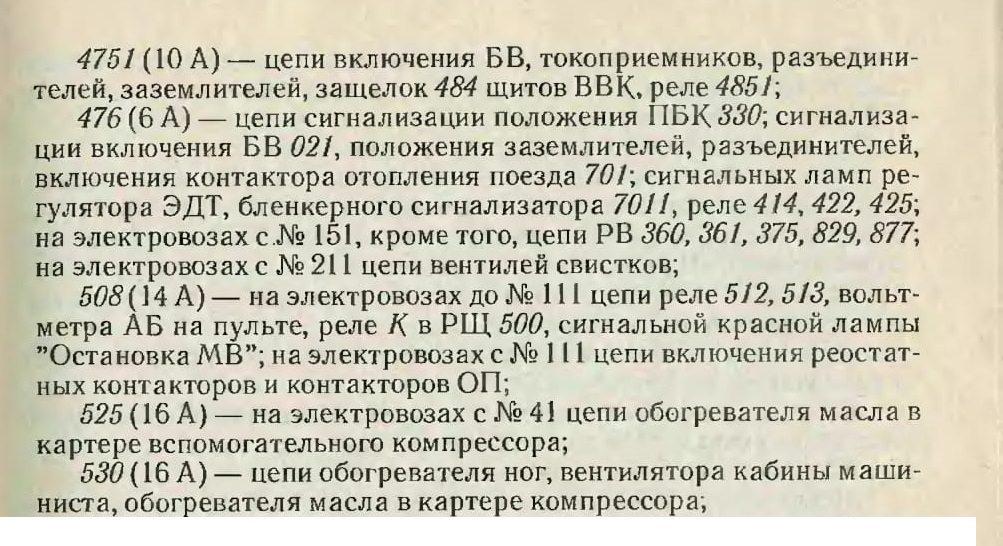

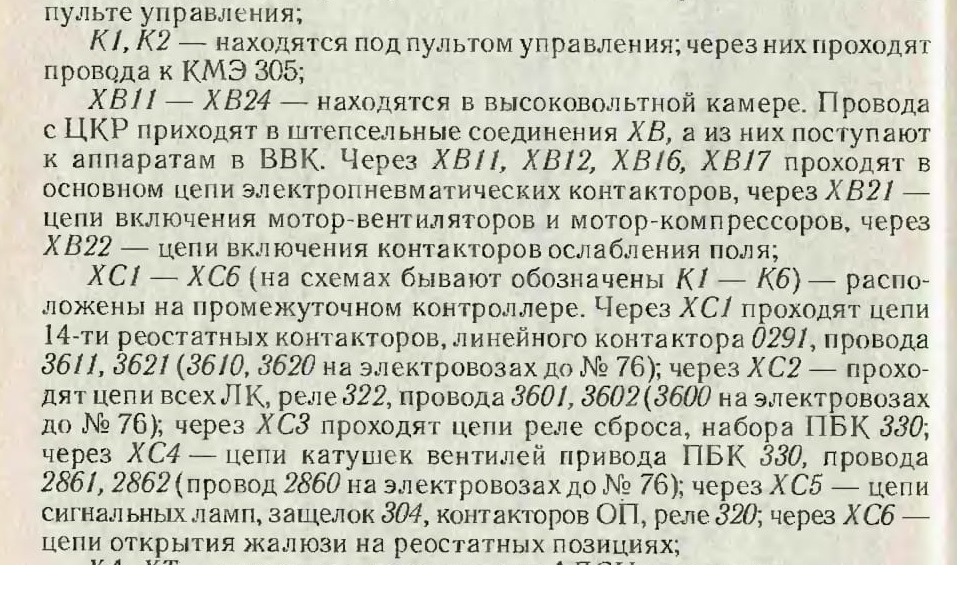

Автоматические защитные выключатели (АЗВ). АЗВ служат для отключения электрических цепей управления, освещения и сигнализации при к. з. и перегрузках. При к. з. и большом токе срабатывание выключателя происходит мгновенно под воздействием выключающего

430 (2 А) — цепи включения контакторов двигателя кондиционера, вентилятора и элементов отопления кабины машиниста;

431 (14 А) — цепи управления реостатными контакторами и (на электровозах до№ 111 и с N° 151) контакторами ОП;

432 (17 А)— цепь двигателя вентилятора кондиционера;

461 (100 А) — цепь включения двигателя кондиционера (на электровозах до № 76; с № 76 вместо АЗВ установлен предохранитель 46/)-

462 (6 А) — цепи контакторов МК, MB, отопления поезда 701, сигнализатора 708 включенного положения контактора 701, реле 4852 (АЗВ 4622), контактора 518 двигателя вспомогательного компрессора; цепи вентилей тифонов (на электровозах с № 211);
