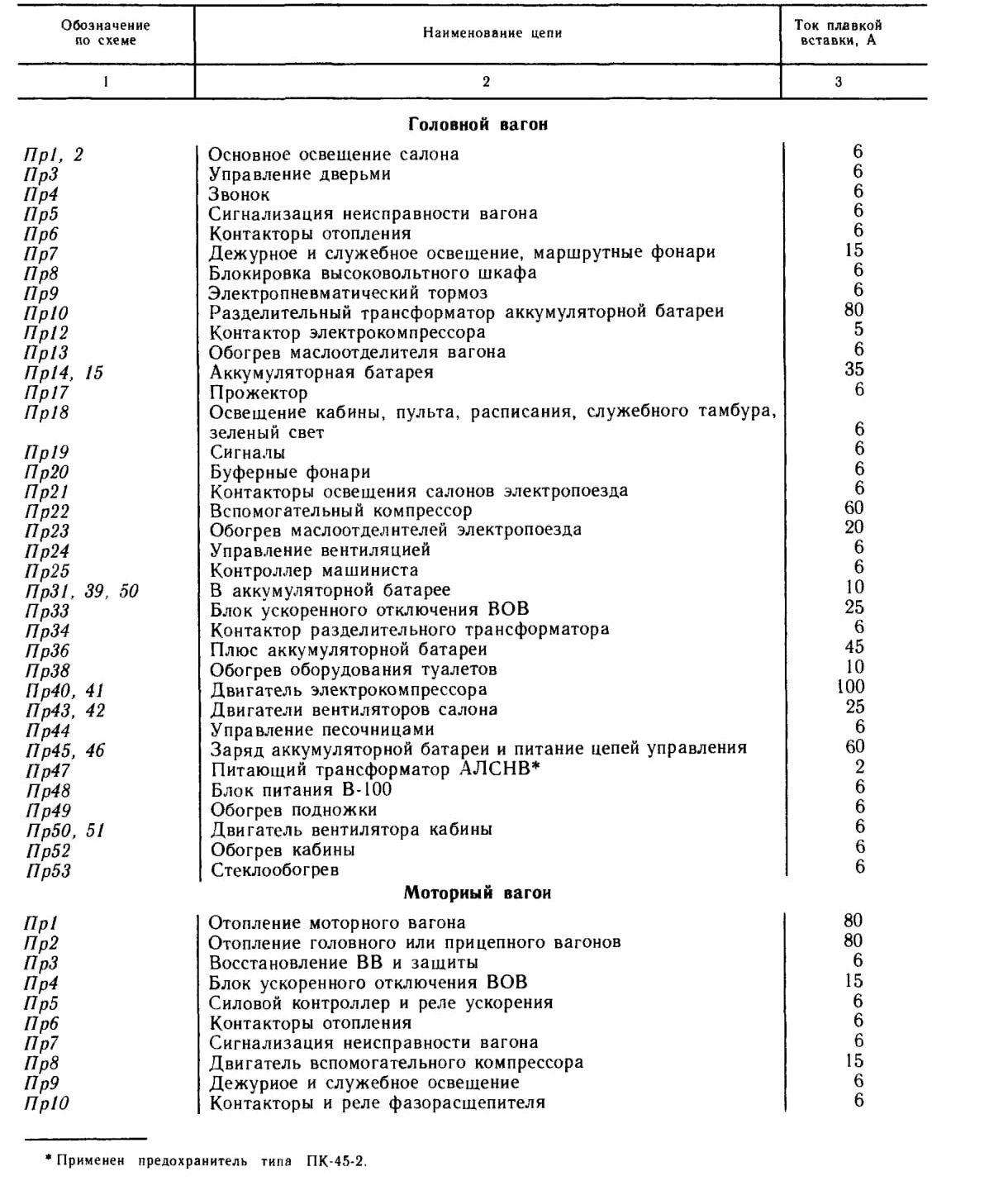

Перечень предохранителей типа ПР-2 электропоездов переменного тока (1985 год)

Головной вагон

Моторный вагон

Прицепной вагон

Головной вагон
Пр1, 2 Основное освещение салона
ПрЗ Управление дверьми
Пр4 Звонок
ПрЗ Сигнализация неисправности вагона
Прб Контакторы отопления
Пр7 Дежурное и служебное освещение, маршрутные фонари
Пр8 Блокировка высоковольтного шкафа
Пр9 Электропневматический тормоз
ПрЮ Разделительный трансформатор аккумуляторной батареи
Пр12 Контактор электрокомпрессора
Пр13 Обогрев маслоотделителя вагона
Пр14, 15 Аккумуляторная батарея
Пр17 Прожектор
Пр18 Освещение кабины, пульта, расписания, служебного тамбура зеленый свет
Пр19 Сигналы
Пр20 Буферные фонари
Пр21 Контакторы освещения салонов электропоезда
Пр22 Вспомогательный компрессор
Пр23 Обогрев маслоотделителей электропоезда
Пр24 Управление вентиляцией
Пр25 Контроллер машиниста
Пр31, 39, 50 В аккумуляторной батарее
ПрЗЗ Блок ускоренного отключения ВОВ
Пр34 Контактор разделительного трансформатора
ПрЗб Плюс аккумуляторной батареи
Пр38 Обогрев оборудования туалетов
Пр40, 41 Двигатель электрокомпрессора
Пр43, 42 Двигатели вентиляторов салона
Пр44 Управление песочницами
Пр45, 46 Заряд аккумуляторной батареи и питание цепей управления
Пр47 Питающий трансформатор АЛСНВ*
Пр48 Блок питания В-100
Пр49 Обогрев подножки
Пр50, 51 Двигатель вентилятора кабины
Пр52 Обогрев кабины
Пр53 Стеклообогрев Моторный вагон
Пр1 Отопление моторного вагона
Пр2 Отопление головного или прицепного вагонов
ПрЗ Восстановление ВВ и защиты
Пр4 Блок ускоренного отключения ВОВ
Пр5 Силовой контроллер и реле ускорения
Прб Контакторы отопления
Пр7 Сигнализация неисправности вагона
Пр8 Двигатель вспомогательного компрессора
Пр9 Дежурное и служебное освещение
ПрЮ Контакторы и реле фазорасщепителя
