50. Плавкие предохранители электропоездов переменного тока (1985 год)

50. Плавкие предохранители электропоездов переменного тока (1985 год)

Плавкие предохранители используют для защиты цепей высокого и низкого напряжения электроподвижного состава от перегрузок и токов короткого замыкания. Плавкие предохранители являются одним из простейших аппаратов защиты. Время выключения цепи плавким предохранителем складывается из времени плавления плавкой вставки и времени гашения дуги. Время плавления вставки уменьшается с увеличением кратности тока перегрузки по отношению к длительному току предохранителя. Такая зависимость является благоприятной, но абсолютное время действия предохранителей сравнительно велико и составляет несколько секунд.

Существенный недостаток плавких предохранителей — однократность действия, необходимость смены предохранителя или плавкой вставки для восстановления цепи. Наиболее широкое применение для защиты низковольтных цепей управления и вспомогательных цепей получили предохранители ПР-2 на напряжение 220 и 500 В. Эти предохранители имеют разборные патроны без наполнителя и номинальные токи 6—1000 А. Патрон состоит из фибровой трубки 1 (рис. 204, а), которая при появлении дуги является газогенерирующим материалом, выделяя большое количество газов, давлением которых гасится дуга. На трубку насажены латунные втулки 2, предохраняющие ее от разрыва. На втулки навинчены латунные колпачки 5, которые являются контактными частями патрона. Плавкая вставка 4 зажата между шайбой 3 и колпачком 5. У патронов предохранителей на 100 и 200 А контактами являются медные ножи 6 (рис. 204,б), к которым винтами крепят плавкую вставку.

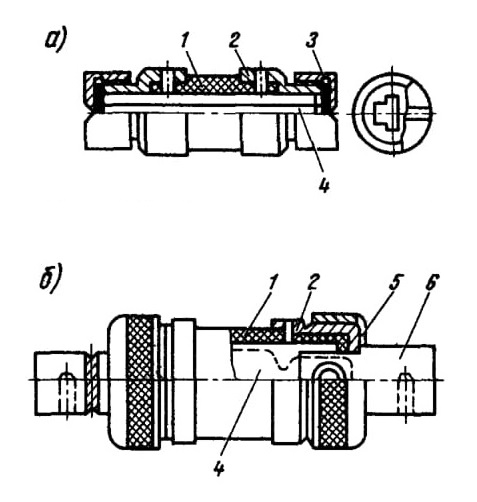

Рис. 204. Патроны предохранителя ПР-2 со скользящими (а) и ножевыми (б) контактами

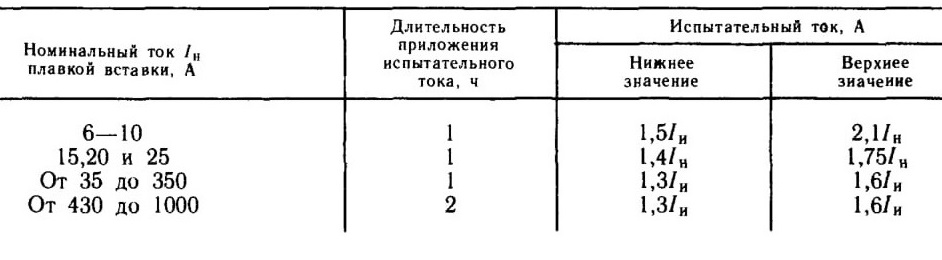

Таблица 7

Предельная разрывная способность при напряжении 200 В для предохранителей на номинальные токи 15, 60 и 100 (200) А составляет соответственно 1200, 5500 и 14 000 А. Плавкие вставки откалиброваны согласно данным табл. 7.

Плавкая вставка не должна плавиться при нижнем значении испытательного тока и должна плавиться при его верхнем значении, если длительность приложения напряжения равна указанной.

Предохранители рассчитаны на работу при температуре окружающей среды от —40 до +35 °С, влажности до 80%; испытательное напряжение равно 2000 В переменного тока частотой 50 Гц в течение 1 мин. Масса патрона предохранителей без плавких вставок от 0,035 до 5,25 кг; масса 1000 плавких вставок от 0,7 до 200 кг.
