Междувагонное соединение цепей управления представляет собой комплект из розетки РУ-101А, штепселя ШУ-101А и холостого приемника ПУС-101А. Розетка и штепсель служат для соединения 34 низковольтных проводов цепей управления между вагонами. Розетка состоит из чугунного корпуса 4 (рис. 189), в котором находится изоляционная панель 5 с контактными гнездами.

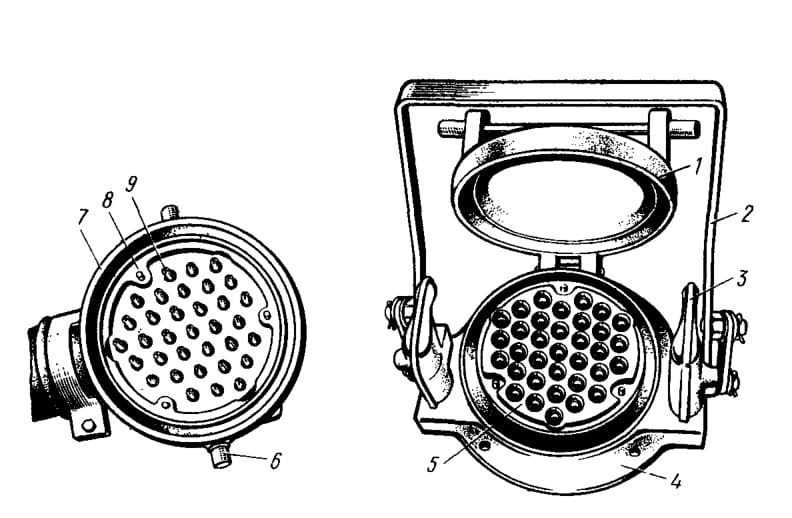

Рис. 189. Междувагонные соединения низковольтных цепей РУ-101А и ШУ-101А

Сзади панели в гнезда ввернуты контактные зажимы, в которые впаяны провода цепей управления. В алюминиевом корпусе 8 с крышкой 7 штепселя укреплена изоляционная панель 9 с 34 контактными вилками из бронзы, в которые ввернуты контактные зажимы. При соединении штепсель своими боковыми приливами 6 входит в ползуны 3 розетки. Рычаг 2 находится в верхнем положении. При повороте рычага вниз ползуны направляют штепсель в розетку и в положении, при котором все штыри вставлены в гнезда, рычажный механизм запирает штепсель. Розетка при вынутом штепселе закрывается крышкой 1. Для предохранения от повреждений и загрязнения штепсель при расчлененном соединении вставляется в холостой приемник, который имеет такую же конструкцию, как и розетка, но не имеет панели с электрическими контактами.

Технические данные соединения:

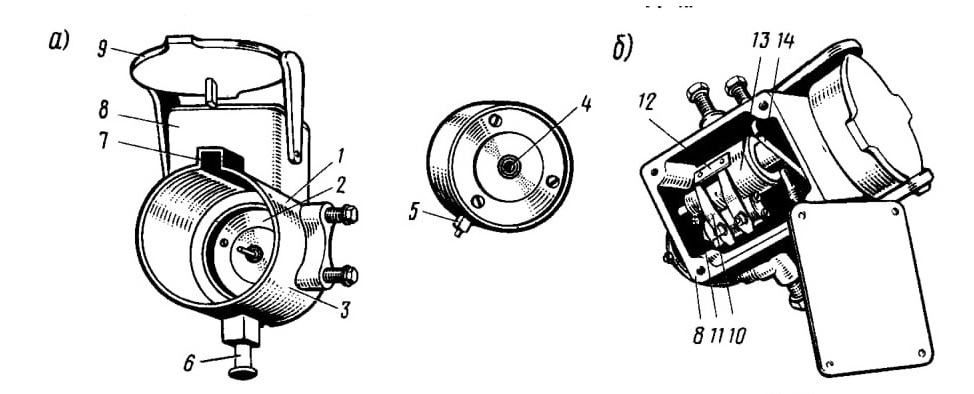

Рис. 190. Междувагонные соединения высоковольтных цепей РСБ-20-16Б и ШС-20-16Б

Для соединения высоковольтных цепей отопления служит штепсельное соединение 1СШ.006, которое представляет собой комплект из розетки штепсельной 1РШ.006 и вилки 1BLU.006. Для удержания вилки при техническом обслуживании служит холостой приемник ПОС-101А.

Конструкция розеток 1PШ.006, 1РШ.006.1 и вилок 1ВШ.006, 1ВШ.006.1 отличается от соединения с розеткой РСБ-20-16Б,В и штепселем ШС-20-16Б,В, которые установлены на электропоездах первых выпусков, только уплотнительными уплотнениями розетки и штепселя, обеспечивающими пылебрызго-влаго-непроницаемость, а также наличием запорного замка. Замок удерживает вилку, включенную в розетку, а при выключенной вилке — крышку розетки. Розетка РСБ-20-16 представляет собой литой корпус 1 (рис. 190, а), в цилиндрической части которого укреплена круглая карболитовая панель 2 с контактным бронзовым штырем 3. В верхней части розетки в закрытой коробке 8 размещена электрическая блокировка барабанно-поворотного типа. Напряжение на штырь 3 может быть подано только при замыкании этой блокировки. Барабан 13 (рис. 190, б) под действием пружины 11 стремится повернуться по часовой стрелке (если смотреть справа), при этом пальцы 10 сходят с медного сегмента 12 барабана.

Розетка без штепселя закрывается крышкой 9. Штепсель ШС-20-16 представляет собой отрезок трубы, внутри которой размещена круглая карболитовая панель с контактным латунным гнездом 4

на цилиндрической части штепселя имеется прилив 5, который при соединении штепселя с розеткой входит в паз 7 цилиндрической части розетки и в вилку 14, поворачивая и замыкая ее блокировку. Паз 7 на цилиндрической части розетки сделан фигурным, поэтому, чтобы вытащить штепсель, его необходимо сначала повернуть в пазу. Одновременно при помощи специального водила поворачивается и барабан блокировки, размыкая блок-контакты, включенные в цепь управления контактора отопления. Таким образом, размыкание силовых контактов происходит при обесточенной цепи, а при вынутом штепселе не может быть подано напряжение на контакты розетки. Вставленный и повернутый штепсель удерживается защелкой 6 и планкой крышки розетки.

Штепсельные соединения имеют два исполнения — Б и В. Исполнение В отличается от исполнения Б наличием фиксирующего винта на розетке, входящего в соответствующий паз штепселя, что не позволяет осуществить соединение разнополюсных исполнений.

Технические данные соединения 1СШ.006:

Номинальное напряжение...... 3000 В

Число силовых контактов..... 1

Длительный ток силового контакта....... 45 А

Число блокировочных контактов...... 1

Длительный ток блокировочного контакта..... 5 А

Номинальное напряжение блокировочного контакта..... 110 В

Масса розетки....... 12,5 кг

Масса штепселя...... 4,5 кг

При ТО-3 осматривают контакты, гнезда и изоляционные поверхности. При наличии на контактных поверхностях копоти или грязи последние протирают салфеткой, смоченной в бензине Б-70. При наличии следов влаги и грязи на поверхности изоляционных деталей проверяют состояние всего резинового уплотнения. Если имеются дефекты в резиновом уплотнении, аппарат необходимо заменить. При ТР-1 и ТР-2, кроме указанных выше работ, замеряют внутренний размер контактного гнезда розетки 1РШ.006: если внутренний диаметр гнезда увеличился, необходимо обжать лепестки.
