Выключатель ПВУ предназначен для автоматического замыкания и размыкания цепи управления в зависимости от давления сжатого воздуха.

Пневматический выключатель (рис. 170) состоит из привода, шариковых фиксаторов, механизма переключения и контакторного элемента. В корпусе 16 установлен поршень 4 с манжетой 3, шток 14, отключающая пружина 10 и пробка 9. Направление движению поршня задается с помощью втулки 15.

Корпус по месту установки поршня 4 герметически закрыт крышкой /, уплотненной прокладкой 2. На штоке 14 размещен поршенек 12 с гайкой 11. По центру фиксирующей канавки поршенька 12 устанавливают шариковые фиксаторы, состоящие из шариков 13, толкателей 7, пружин 8 и нажимного стакана 6, закрепляемого после регулировки гайкой 5. Рычаг 17, шарнирно связанный со штоком, в зависимости от положения последнего через рычаг 21 переключает контакторный элемент 22, закрытый кожухом 18. Электрические провода цепи управления подсоединяются к клеммам 20 и 23, причем клемма 23 соединяется с неподвижным контактом, а клемма 20 — с подвижным контактом. Зазор между подвижным и неподвижным контактом регулируется применением различного вида прокладок 19.

Сжатый воздух, подведенный под поршень 4 в отверстие крышки 1, преодолевая усилие пружины 10 и усилие нижнего шарикового фиксатора, при достижении уставки перемещает вверх шток 14 до упора поршня в корпус. Шток поворачивает рычаг 17, который через рычаг 21 переключает контакторный элемент 22.

При снижении давления сжатого воздуха пружина 10, преодолевая его противодавление и усилие верхнего шарикового фиксатора, по достижении уставки перемещает шток вниз до упора его бортом в корпус. Регулировка уставки аппарата осуществляется изменением затяжки пружин 8 шариковых фиксаторов.

Технические данные выключателя ПВУ-2:

Номинальное напряжение контакторного элемента........ 110 В

Длительный ток....... 35 А

Число контактов: размыкающих —

замыкающих.......... 1

Раствор контактов............ 5—8 мм

Ход штока......... 5—6 мм

Уставка аппарата:
на замыкание........... 0,45—0,48 МПа
(4,5—4,8 кгс/см2)

на размыкание......... 0,27—0,29 МПа (2,7—2,9 кгс/см2) Масса............... 3,6 кг

При каждом ТР-2 необходимо проверить уставки аппарата, герметичность привода и разрыв контактов. Все трущиеся детали, манжету и шариковые фиксаторы нужно смазывать смазкой ЦИАТИМ-201.

При каждом ТР-1 необходимо подтягивать крепежные соединения и следить за отсутствием утечек по месту подвода сжатого воздуха.

Герметичность привода проверяют утечкой сжатого воздуха из резервуара емкостью 1 л. Начальное давление сжатого воздуха 0,675 МПа (6,75 кгс/см ).

Конечное давление через 10 мин после начала проверки должно быть на стенде не менее 0,64 МПа (6,4 кгс/см2).

Электрическую прочность изоляции контакторного элемента следует проверять напряжением 1500 В, 50 Гц в течение 1 мин.

При невозможности устранить утечки в приводе из-за износа резиновой манжеты, а также из-за обнаруженных на ней порезов, трещин, гофр, загибов бурта в обратную сторону манжету необходимо заменить новой. Годную манжету вымыть в теплой воде, тщательно вытереть. Перед установкой поршня в цилиндр манжету смазать смазкой ЦИАТИМ-201.

В случае нечеткой работы аппарата при давлениях уставки и невозможности устранить это изменением затяжки пружины шарикового фиксатора необходимо проверить степень износа фиксатора. При значительном местном износе фиксирующего буртика канавки поршня 2 (см. рис. 170) последний необходимо несколько повернуть (на 10—20°) таким образом, чтобы против шарика 8 находилась канавка, имеющая правильную форму. При износе шарика до 3—3,5 мм его необходимо заменить.

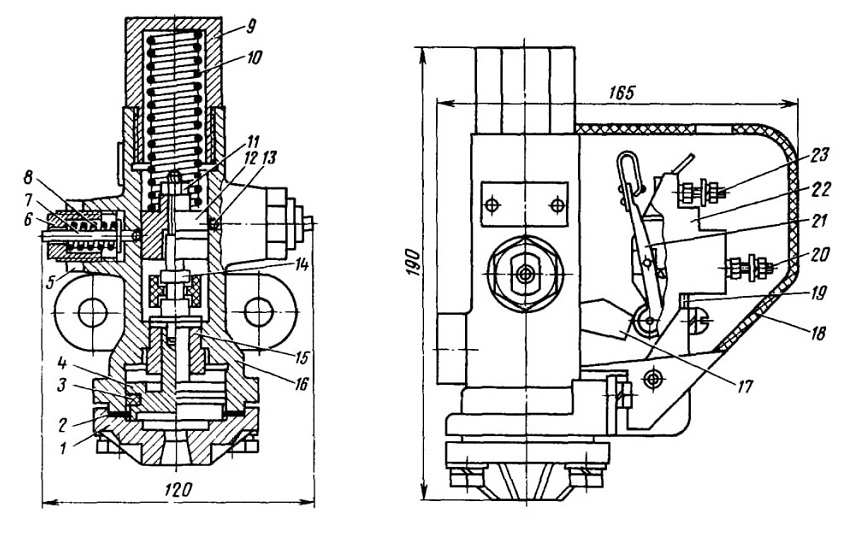

Рис. 170. Выключатель пневматический ПВУ-2
