Электродвигатель типа ПН-2,5 (рис. 72) служит для привода топливного насоса. Двигатель представляет собой машину постоянного тока напряжением 75 в. Устройство его аналогично устройству электродвигателя типа ПН-28,5, рассмотренному выше.
На тепловозе ТУ2 установлены два калорифера для обогрева кабин машиниста, по одному калориферу в каждой кабине. Каждый калорифер снабжен электродвигателем постоянного тока типа М38 мощностью 45 вт при напряжении 12 в. Питание электродвигатель получает от генератора, установленного на дизеле, с включением дополнительного сопротивления в цепь двигателя, так как рабочее напряжение указанного генератора составляет 24 в.

Электродвигатель котла-подогревателя представляет собой машину постоянного тока малой мощности типа МВ-42; 170 вт, 24 в;

3 500 об!мин. Питание электродвигателя осуществляется от аккумуляторной батареи тепловоза.

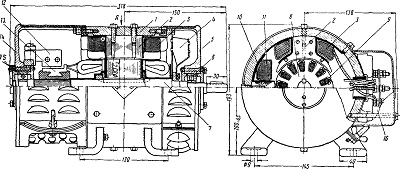

Рис. 72. Вспомогательный электродвигатель типа ПН-2,5:
1 — остов; 2—сердечник главного полюса; 3 — катушка главного полюса: 4- вентилятор; 5 — задний подшипниковый щит;
5 — задний подшипник; 7 —вал якоря; 8—якорь: 9— обмотка якоря; 10— сердечник дополнительного полюса; 11— катушка дополнительного полюса; 12 — щеткодержатель; 13 — коллектор: 14 —передний подшипниковый щит; 15 — передний
подшипник; 16 — клеммовая коробка
